Name: Siemens 3RT2046-1NF34 Contactor 2x NO, 2x NC 148 kW 1000 V 96 A Met varisator Geschikt voor merk (relais): Siemens Piece
Brand: Siemens
SKU: 2863609
Availability: BackOrder

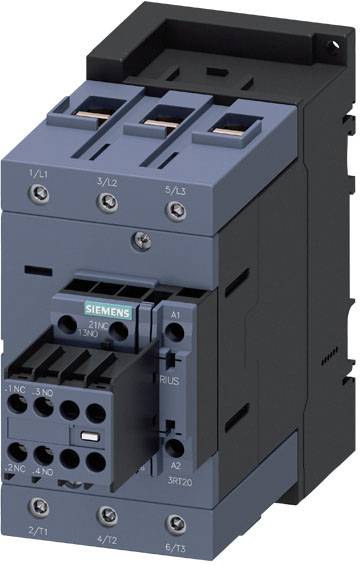

Een elektrische magneetschakelaar van Siemens met meerdere aansluitklemmen, gebruikt in industriële schakelingen voor het besturen van machines.

Een geopende schakelkast toont kabels en elektronische componenten, naast regendruppels op een glazen oppervlak met een wazig achtergrond.

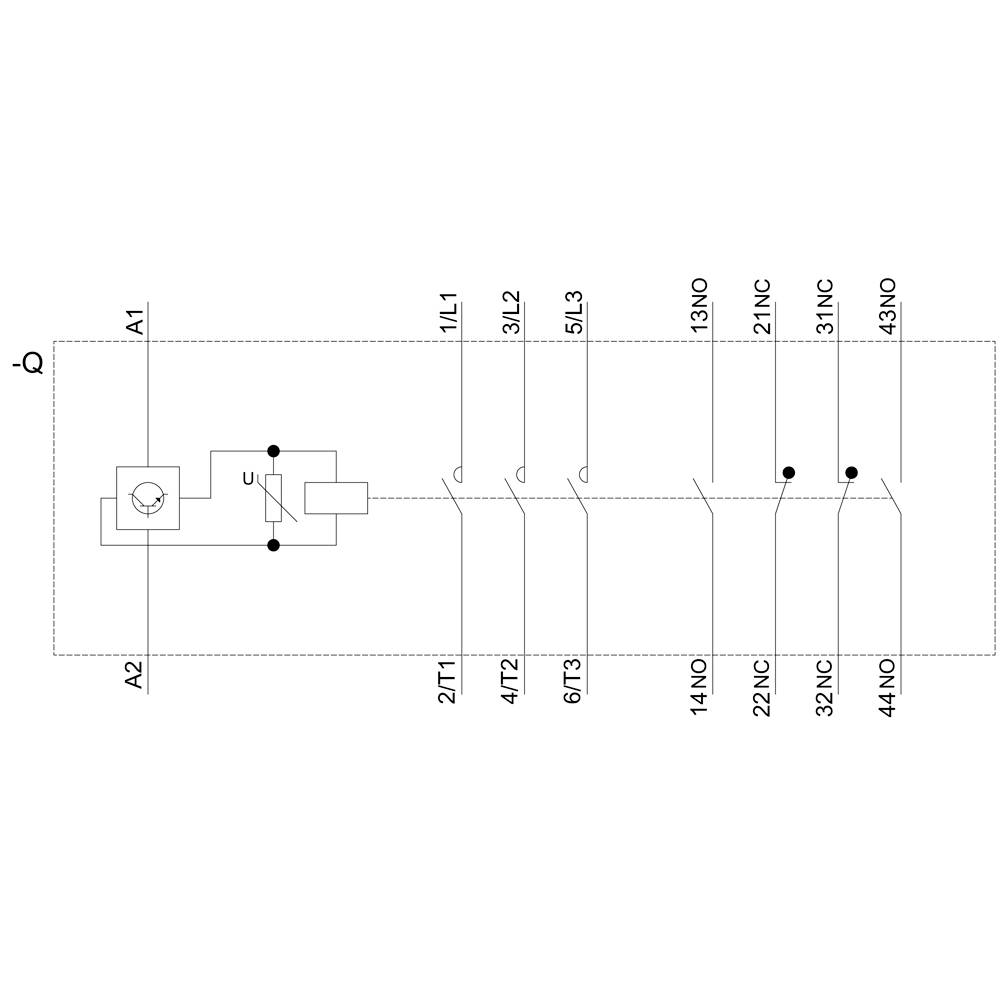

'Schematic representation of an electrical circuit diagram with relays. Shows connections, numberings, and contact positions.'

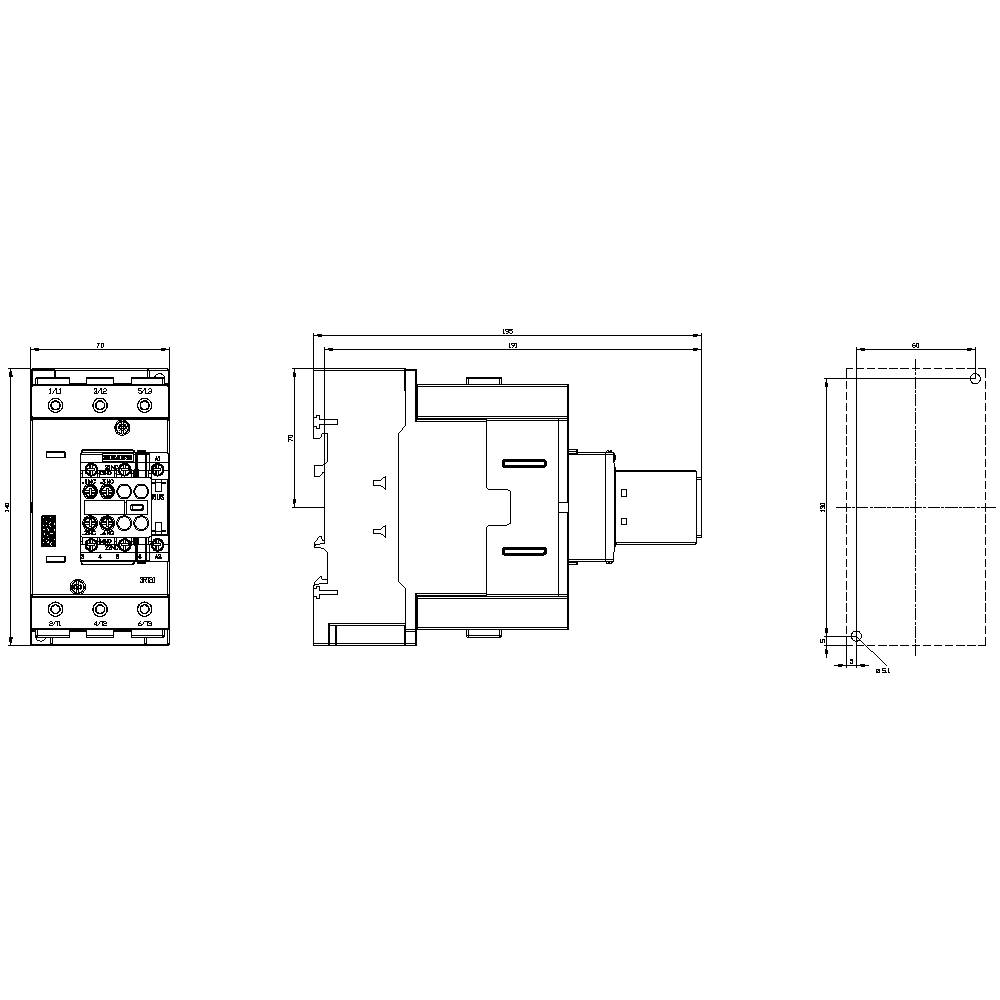

Technische tekening van een elektrisch onderdeel met voor-, zij- en bovenaanzicht. Bevat aansluitingsdetails en afmetingen.

1/4

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

3-polig

Nominale spanning

1000 V

Belastingsstroom

96 A

Vermogen

148 kW

Datasheet (PDF)

Leverbaar ma. 9 nov.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 508,26 / Stuk)

€ 508,26

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NO-contacten / voor hoofdcontacten: 3
Aantal NO-contacten / voor hulpcontacten / onvertraagd schakelend: 2
Aantal openers / voor hulpcontacten / onvertraagd schakelend: 2
Bedrijfsstroom bij AC-1 / bij 400 V / bij omgevingstemperatuur 40 °C: 130 A.
Bedrijfsstroom bij AC-3 / bij 400 V: 95 A.
Aantrekvermogen van de magneetspoel bij DC: 76 W.
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hoofdcontacten: 2x (10... 1/0), 1x (10... 2)
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14)
Opstelhoogte bij hoogte boven NN / maximaal: 2000 m.
Serieinbouw: Ja
Aanraakbescherming aan de voorzijde: Vingerveilig bij verticale aanraking van voren
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd elektronisch bediende hulpschakelaarblok / typisch 5000000
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd hulpschakelaarblok / typisch: 10000000
Spiegelcontact: Ja
Stootspanningsbestendigheid van het hoofdstroomcircuit: 8 kV
Maximaal toegestane spanning voor veilige scheiding / tussen spoel en hoofdcontacten: 690 V.
Uitbreiding van het product / hulpschakelaar: Ja

: Piece

Soortnaam: Contactor

Type: 3RT2046-1NF34

Bouwgrootte: S3

Aantal polen: 3-polig

: 2x NO
2x NC

Type hulpcontact: 2x NO

Nominale spanning: 1000 V

Regelspanning (min.): 83 V/AC
83 V/DC

Regelspanning (max.): 155 V/AC
155 V/DC

Stuurspanningsbereik: 83, 83 - 155, 155 V/AC, V/DC

Schakelspanning (max.): 1000 V DC/AC

Max. schakelvermogen: 148 W

Continu stroom (max.): 130 A

Belastingsstroom: 96 A

: 148 kW

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met varisator

Montagewijze: Schroefbevestiging
Snap-on bevestiging
DIN-rail

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

Response-tijd: 57 ms

Afvalvertraging: 70 ms

: IP00
IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 70 mm

Hoogte: 140 mm

Diepte: 195 mm

Afm.: (b x h x d) 70 x 140 x 195 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Aantal polen

Nominale spanning

Siemens 3RT1355-6AE36 Contactor 2x NO, 2x NC 75000 W 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863517

Leverbaar wo. 18 nov.

Conrad Electronic

75000 W

4-polig

690 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 921,49^*

Siemens 3RT1355-6AF36 Contactor 2x NO, 2x NC 75000 W 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863519

Leverbaar vr. 27 nov.

Conrad Electronic

75000 W

4-polig

690 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 921,49^*

Siemens 3RT1355-6AP36 Contactor 2x NO, 2x NC 75000 W 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863521

Leverbaar ma. 9 nov.

Conrad Electronic

75000 W

4-polig

690 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 838,84^*

Siemens 3RT1355-6AR36 Contactor 2x NO, 2x NC 75000 W 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863523

Leverbaar vr. 27 nov.

Conrad Electronic

75000 W

4-polig

690 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 921,49^*

Siemens 3RT1363-6AE36 Contactor 2x NO, 2x NC 90000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2863524

Leverbaar wo. 18 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.227,27^*

Siemens 3RT1363-6AF36 Contactor 2x NO, 2x NC 90000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863525

Leverbaar vr. 27 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.227,27^*

Siemens 3RT1363-6AP36 Contactor 2x NO, 2x NC 90000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863526

Leverbaar ma. 9 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.227,27^*

Siemens 3RT1363-6AR36 Contactor 2x NO, 2x NC 90000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863527

Leverbaar wo. 18 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.227,27^*

Siemens 3RT1364-6AE36 Contactor 2x NO, 2x NC 110000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2863528

Leverbaar do. 29 okt.

70 Set(s)Conrad Electronic

110000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.822,31^*

Siemens 3RT1364-6AF36 Contactor 2x NO, 2x NC 110000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863529

Leverbaar vr. 27 nov.

Conrad Electronic

110000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.822,31^*

Documenten en downloads

Datablad

Datablad 2863609 Siemens 3RT2046-1NF34 Contactor 2x NO, 2x NC 148 kW 1000 V 96 A Met varisator Geschikt voor merk (relais): Siemens Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2863609 Siemens 3RT2046-1NF34 Contactor 2x NO, 2x NC 148 kW 1000 V 96 A Met varisator Geschikt voor merk (relais): Siemens Piece

Omschrijving

Vermogensbeveiliging, AC-3e/AC-3, 95 A, 45 kW/400 V, 3-polig, AC/DC 83-155 V, 50/60 Hz, met geïntegreerde varistor, Hulpcontacten: 2 S + 2 Ö, schroefaansluiting, Hulpschakelaar verwijderbaar vermogensbeveiliging SIRIUS 3RT2 voor het schakelen van motoren.
De beveiligingen 3RT2 maken deel uit van het SIRIUS systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De beveiligingen 3RT2 zijn klimaatbestendig, wereldwijd toegelaten (bijv. IEC en UL/CSA) en IE3/IE4-ready.
Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. De beschikbare verbindingscomponenten, functiemodules en het voedingssysteem SIRIUS 3RV29 reduceren de bekabelingskosten aanzienlijk.
De vermogensbeveiligingen 3RT2 nemen de plaats in van de beproefde serie 3RT1 (tot 55 kW).
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
