Name: Siemens 3RT2346-1AN60 Contactor 1x NO, 1x NC 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)
Brand: Siemens
SKU: 2863651
Availability: BackOrder

'Industriële relais met meerdere contacten, zwarte behuizing, gedeeltelijk gemonteerd. Geschikt voor besturings- en schakelsystemen.'

Binnenaanzicht van een machinebehuizing. Links bekabelde elektronica, rechts een raam met waterdruppels, op de achtergrond wazig industrieel terrein.

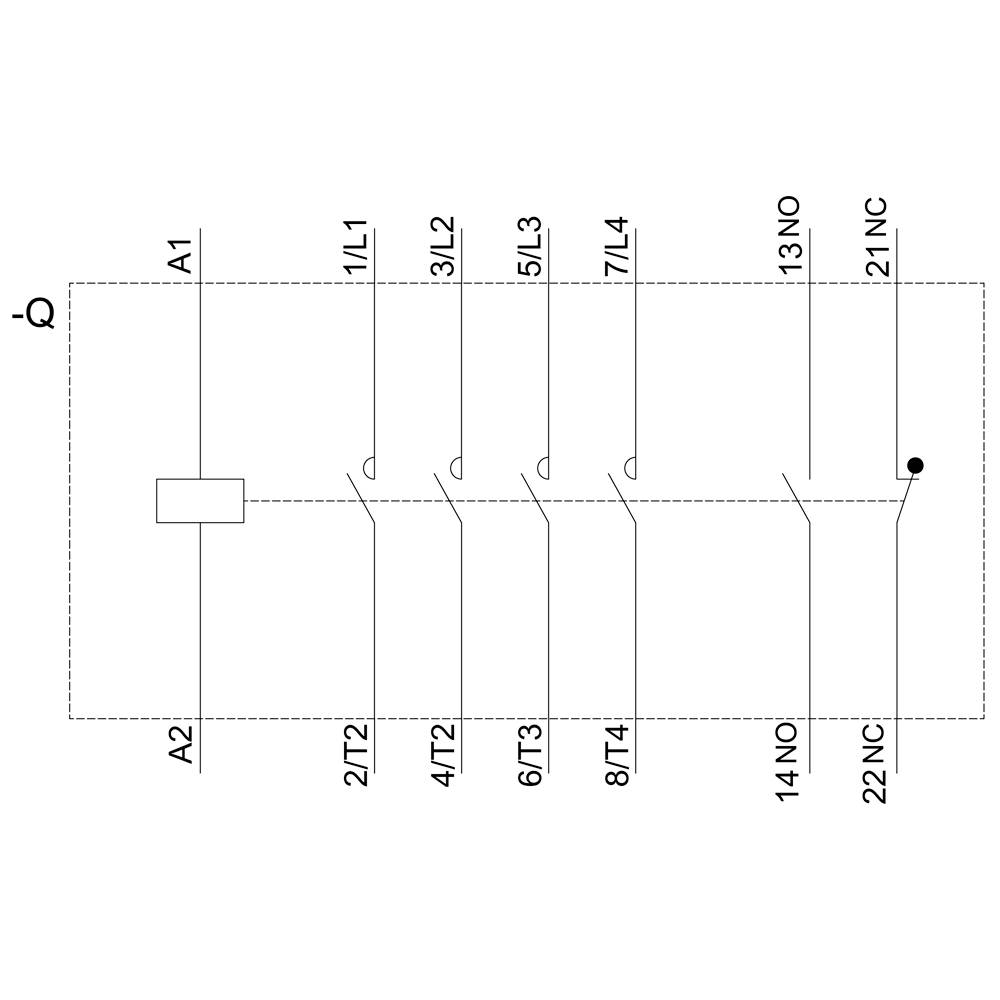

Schakelschema van een elektrische schakeling met meerdere contacten en labels van A1 tot A2 en genummerde aansluitrails.

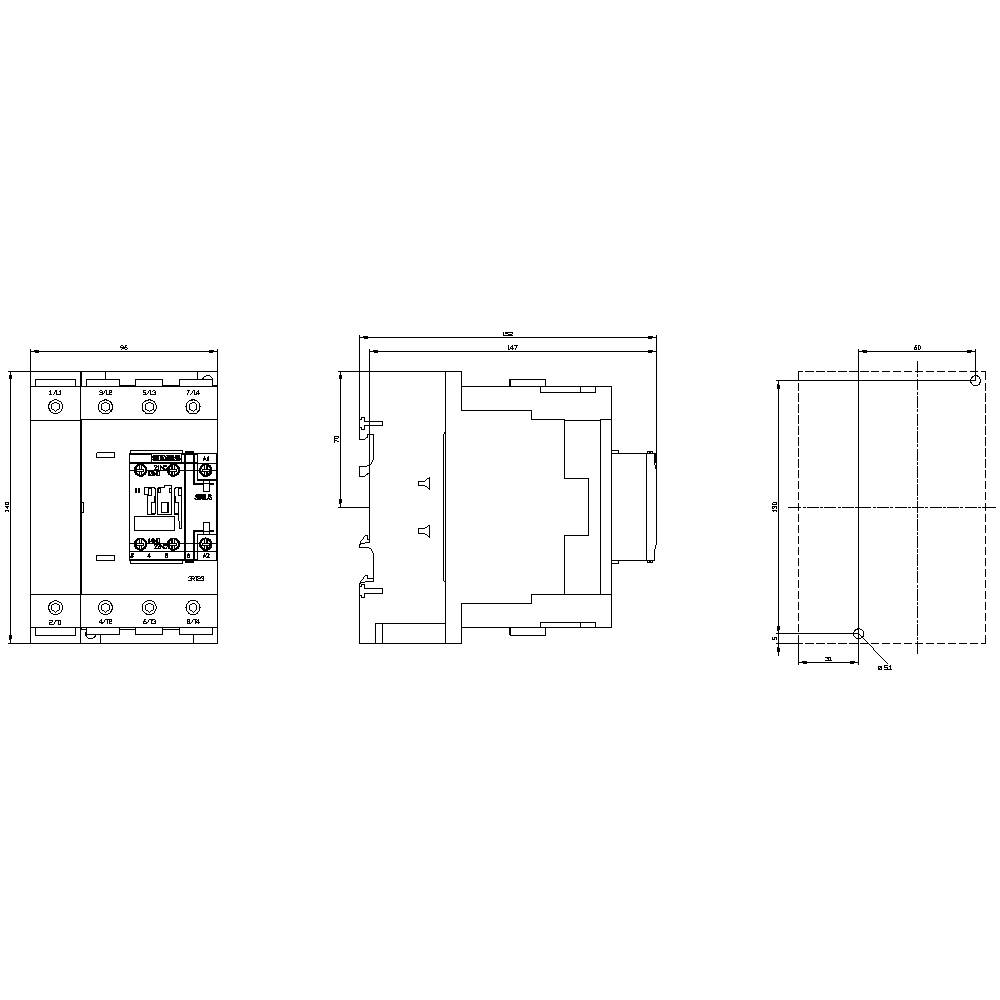

Technische tekening van een elektrische schakelaar, met voor-, zij- en bovenaanzicht, afmetingen en aansluitdetails.

1/4

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

4-polig

Nominale spanning

690 V

Aansluiting

Schroeven

Type

3RT2346-1AN60

Datasheet (PDF)

Leverbaar ma. 9 nov.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 433,88 / Stuk)

€ 433,88

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NO-contacten / AM-contactor / voor hulpcontacten: 1
Aantal NO-contacten / voor hoofdcontacten: 4
Aantal NO-contacten / voor hulpcontacten: 1
Aantal NO-contacten / voor hulpcontacten / aanbouwbaar: 2
Aantal NO-contacten / voor hulpcontacten / onvertraagd schakelend: 1
Aantal NC/AM-contacten / voor hulpcontacten: 1
Aantal NC/voor hulpcontacten: 1
Aantal NC's / voor hulpcontacten / aanbouwbaar: 2
Aantal openers / voor hulpcontacten / onvertraagd schakelend: 1
Bedrijfsstroom bij AC-1 / bij 400 V / bij omgevingstemperatuur 40 °C: 140 A.
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hoofdcontacten: 2x (10... 1/0), 1x (10... 2)
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14)
Opstelhoogte bij hoogte boven NN / maximaal: 2000 m.
Serieinbouw: Ja
Aanraakbescherming aan de voorzijde: Vingerveilig bij verticale aanraking van voren
Isolatiespanning van het hoofdstroomcircuit bij vervuilingsgraad 3: 690 V.
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd hulpschakelaarblok / typisch: 10000000
Spiegelcontact: Ja
Stootspanningsbestendigheid van het hoofdstroomcircuit: 8 kV
Uitbreiding van het product / hulpschakelaar: Ja

Soortnaam: Contactor

Type: 3RT2346-1AN60

Bouwgrootte: S3

Aantal polen: 4-polig

: 1x NO
1x NC

Nominale spanning: 690 V

Regelspanning (min.): 200 V/AC

Regelspanning (max.): 220 V/AC

Stuurspanningsbereik: 200 - 220 V/AC

Continu stroom (max.): 140 A

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met hulpcontact

Montagewijze: Schroefbevestiging
Snap-on bevestiging
DIN-rail

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

Response-tijd: 21 ms

Afvalvertraging: 50 ms

: IP00
IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 96 mm

Hoogte: 140 mm

Diepte: 152 mm

Afm.: (b x h x d) 96 x 140 x 152 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: n.v.t.

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Aantal polen

Nominale spanning

Siemens 3RT1355-6AE36 Contactor 2x NO, 2x NC 75000 W 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863517

Leverbaar wo. 18 nov.

Conrad Electronic

75000 W

4-polig

690 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 921,49^*

Siemens 3RT1355-6AF36 Contactor 2x NO, 2x NC 75000 W 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863519

Leverbaar vr. 27 nov.

Conrad Electronic

75000 W

4-polig

690 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 921,49^*

Siemens 3RT1355-6AP36 Contactor 2x NO, 2x NC 75000 W 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863521

Leverbaar ma. 9 nov.

Conrad Electronic

75000 W

4-polig

690 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 838,84^*

Siemens 3RT1355-6AR36 Contactor 2x NO, 2x NC 75000 W 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863523

Leverbaar vr. 27 nov.

Conrad Electronic

75000 W

4-polig

690 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 921,49^*

Siemens 3RT1363-6AE36 Contactor 2x NO, 2x NC 90000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2863524

Leverbaar wo. 18 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.227,27^*

Siemens 3RT1363-6AF36 Contactor 2x NO, 2x NC 90000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863525

Leverbaar vr. 27 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.227,27^*

Siemens 3RT1363-6AP36 Contactor 2x NO, 2x NC 90000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863526

Leverbaar ma. 9 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.227,27^*

Siemens 3RT1363-6AR36 Contactor 2x NO, 2x NC 90000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863527

Leverbaar wo. 18 nov.

Conrad Electronic

90000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.227,27^*

Siemens 3RT1364-6AE36 Contactor 2x NO, 2x NC 110000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)

Artikelnummer:2863528

Leverbaar do. 29 okt.

70 Set(s)Conrad Electronic

110000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.822,31^*

Siemens 3RT1364-6AF36 Contactor 2x NO, 2x NC 110000 W 1000 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Artikelnummer:2863529

Leverbaar vr. 27 nov.

Conrad Electronic

110000 W

4-polig

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 1.822,31^*

Documenten en downloads

Datablad

Datablad 2863651 Siemens 3RT2346-1AN60 Contactor 1x NO, 1x NC 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2863651 Siemens 3RT2346-1AN60 Contactor 1x NO, 1x NC 690 V Met hulpcontact Geschikt voor merk (relais): Siemens 1 stuk(s)

Omschrijving

Contactor AC-1, 140 A, 400 V / 40 °C, 4-polig, AC 200 V, 50 Hz / 200-220 V, 60 Hz, hulpcontacten: 1 S + 1 Ö, schroefaansluiting contactor SIRIUS 3RT23 voor het schakelen van ohmse verbruikers.
De beveiligingen 3RT23 maken deel uit van het Sirius systeembouwpakket met zijn optimaal op elkaar afgestemde producten. Ze overtuigen dankzij grote prestaties bij tegelijkertijd compacte constructie en hoge contactbetrouwbaarheid. Ze kunnen veelzijdig worden gecombineerd met andere componenten in de verbruikeraftakking. Veel van de apparaatcombinaties zijn getest in de fabriek. De beveiligingen bieden voor elke toepassing de optimale koppeling met de besturing (parallel, via ASi of IO-Link). Geïntegreerde hulpschakelaars verminderen de complexiteit van uw opbouw. De aansluitingen aan de voorzijde maken eenvoudig bedraden mogelijk. De contactoren 3RT23 zijn klimaatbestendig en wereldwijd goedgekeurd (bijvoorbeeld IEC en UL/CSA).
Ze zijn in verschillende formaten en in een groot vermogensbereik verkrijgbaar met AC- en DC-uitvoering. Naast schroefaansluitingstechniek bieden de apparaten voor de volledigheid ook trekveeraansluiting voor een snelle, onderhoudsvrije en trilvaste aansluiting.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
