Name: Siemens 3RT2544-1AP00 Contactor 2x NO, 2x NC 59 kW Met hulpcontact Geschikt voor merk (relais): Siemens Piece 1 stuk(s)
Brand: Siemens
SKU: 2863672
Availability: BackOrder

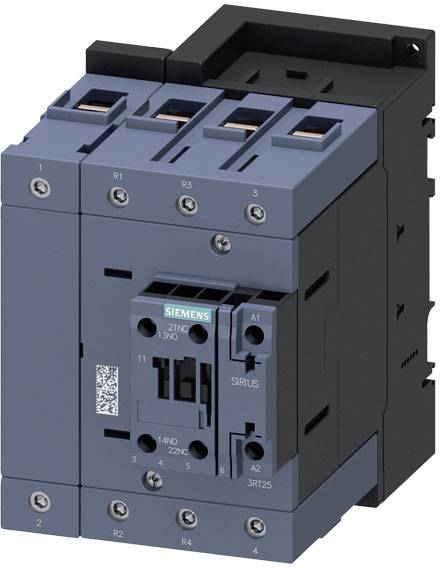

Elektrische magneetschakelaar van het merk Siemens, model SIRIUS, in een rechthoekige, blauwe behuizing met aansluitingen voor meerdere kabels.

Blik in een industriële ruimte met een open schakelkast links en een natte glazen wand rechts, die de machines van elkaar scheidt.

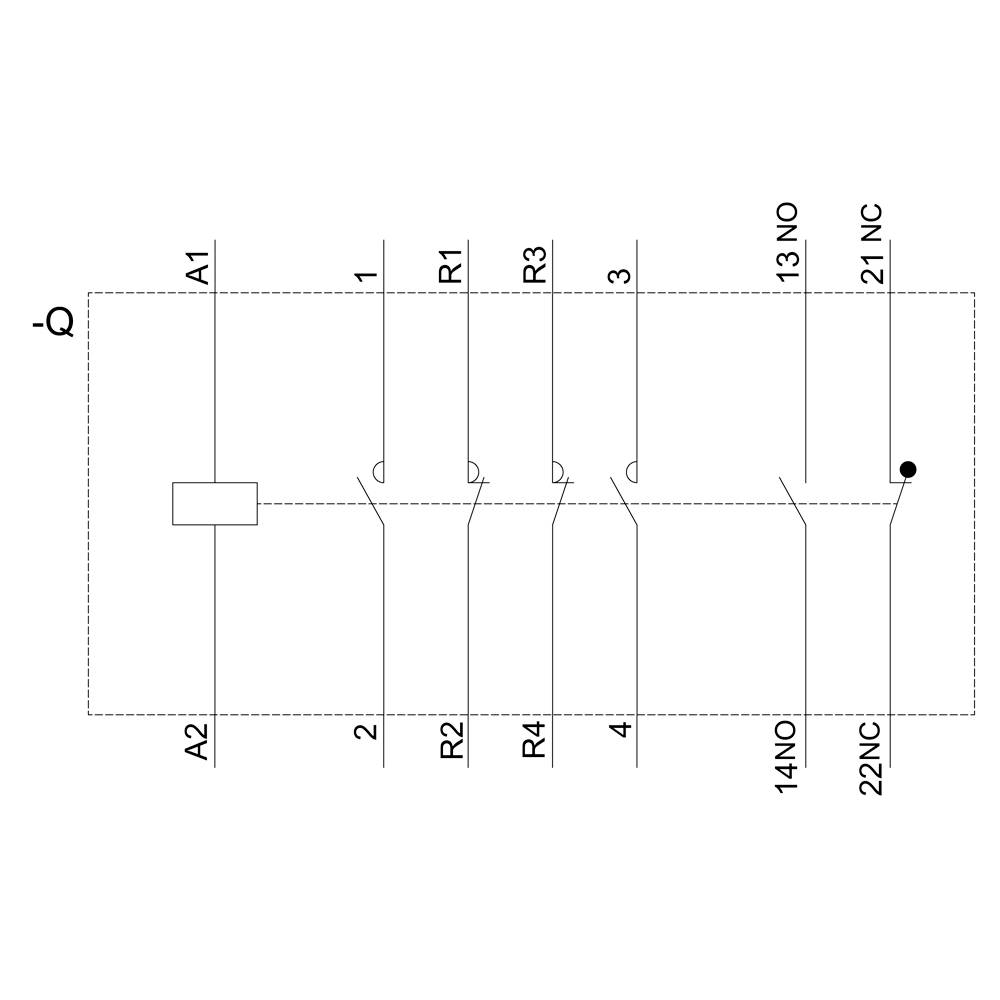

'Schakelschema van een relais met vier schakelaars. Labels: A1, A2, R1, R2, R3, R4, 14 NO, 22 NC, 21 NC, 13 NO.'

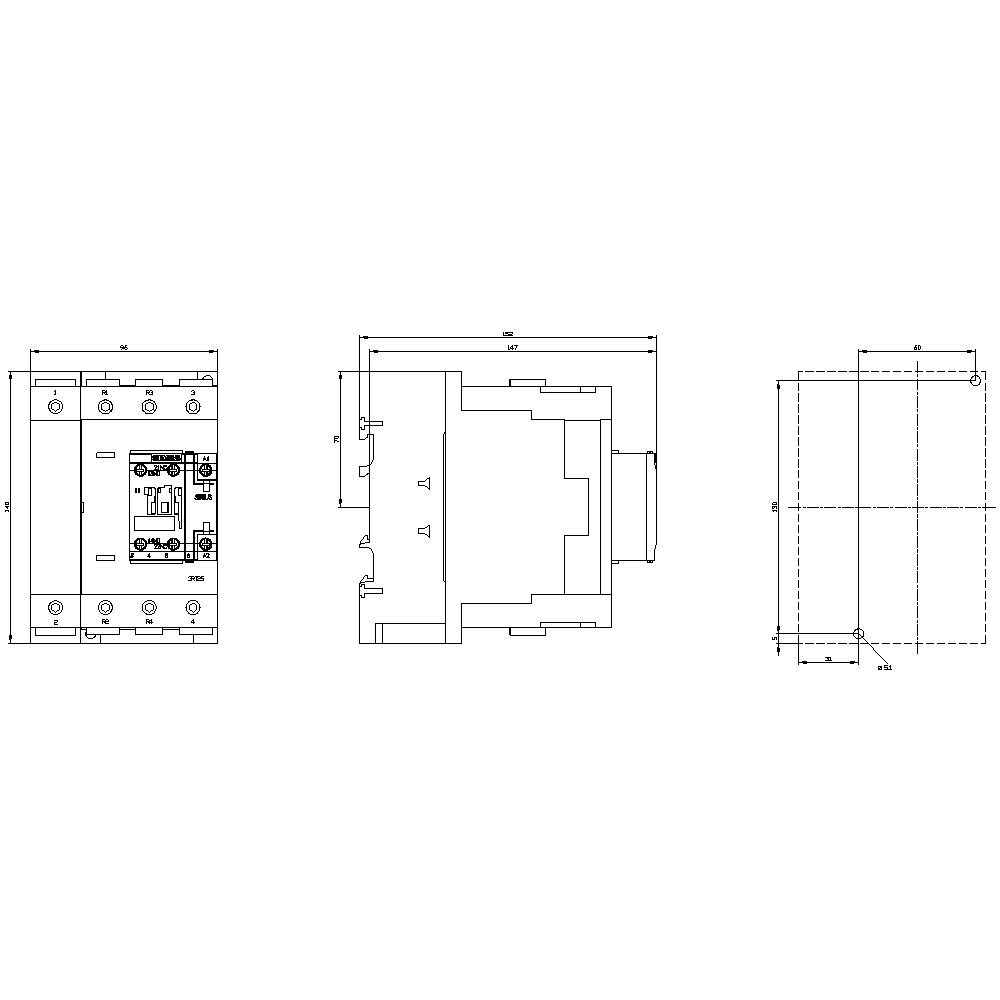

Technische tekening van een elektrisch apparaat met voor-, zij- en bovenaanzicht. Afmetingen en interne componenten worden gedetailleerd weergegeven.

1/4

Afbeelding vergelijkbaar

Soortnaam

Contactor

Aantal polen

4-polig

Vermogen

59 kW

Aansluiting

Schroeven

Verpakkingswijze

Piece

Datasheet (PDF)

Leverbaar ma. 9 nov.

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Set(s)

Totaal (€ 268,60 / Stuk)

€ 285,12

-6 %

€ 268,60

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Aantal NO-contacten / voor hoofdcontacten: 2
Aantal NO-contacten / voor hulpcontacten / onvertraagd schakelend: 1
Aantal NC-contacten / voor hoofdcontacten: 2
Aantal openers / voor hulpcontacten / onvertraagd schakelend: 1
Bedrijfsstroom bij AC-1 / tot 690 V / bij omgevingstemperatuur 40 °C: 100 A.
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hoofdcontacten: 2x (10... 1/0), 1x (10... 2)
Soort aansluitbare kabeldiameters / bij AWG-leidingen / voor hulpcontacten: 2x (20... 16), 2x (18... 14)
Opstelhoogte bij hoogte boven NN / maximaal: 2000 m.
Serieinbouw: Ja
Aanraakbescherming aan de voorzijde: Vingerveilig bij verticale aanraking van voren
Isolatiespanning van het hoofdstroomcircuit bij vervuilingsgraad 3: 690 V.
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd elektronisch bediende hulpschakelaarblok / typisch 5000000
Mechanische levensduur (schakelcycli) van de beschermer met gemonteerd hulpschakelaarblok / typisch: 10000000
Spiegelcontact: Ja
Stootspanningsbestendigheid van het hoofdstroomcircuit: 8 kV
Maximaal toegestane spanning voor veilige scheiding / tussen spoel en hoofdcontacten: 690 V.
Uitbreiding van het product / hulpschakelaar: Ja

: Piece

Soortnaam: Contactor

Type: 3RT2544-1AP00

Bouwgrootte: S3

Aantal polen: 4-polig

: 2x NO
2x NC

Type hulpcontact: 1x NO

Regelspanning (min.): 230 V/AC

Regelspanning (max.): 230 V/AC

Stuurspanningsbereik: 230 - 230 V/AC

Schakelspanning (max.): 690 V/AC

Continu stroom (max.): 100 A

: 59 kW

Geschikt voor merk: Siemens

Geschikt voor serie: Siemens serie Sirius

Bijzonderheden: Met hulpcontact

Montagewijze: Schroefbevestiging
Snap-on bevestiging
DIN-rail

Aansluiting: Schroeven

Mechanische levensduur: 10.000.000

Response-tijd: 20 ms

Afvalvertraging: 25 ms

: IP00
IP20

Min. temperatuur: -25 °C

Max. temperatuur: +60 °C

Breedte: 70 mm

Hoogte: 140 mm

Diepte: 152 mm

Afm.: (b x h x d) 70 x 140 x 152 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

UKCA: Ja
