Siemens 3RV2041-4RA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 65 - 84 A Schakelspanning (max.): 690 kopen ? Conrad Electronic

3-polige vermogensschakelaar van Siemens in een donehe behuizing, met schakelaar aan de voorkant, geschikt voor industriële toepassingen.

Afbeelding vergelijkbaar

Binnenaanzicht van een schakelkast met elektronische componenten. Op de achtergrond een wasstraat, herkenbaar door een regenachtige ruit.

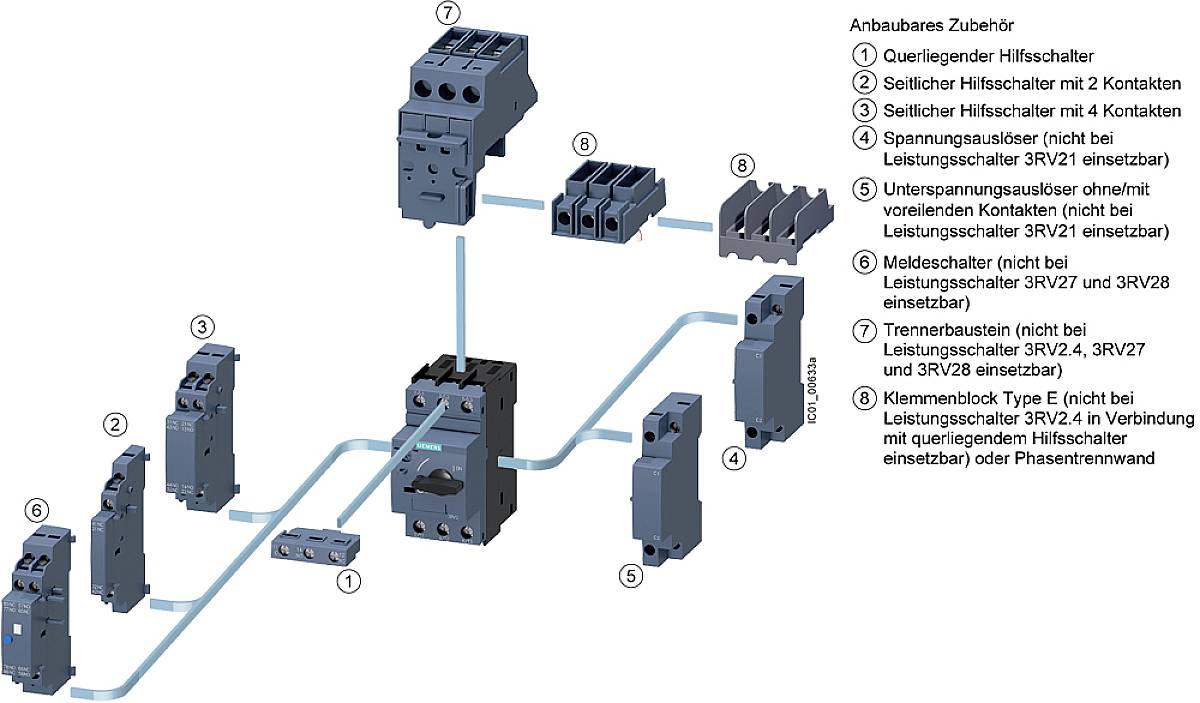

'Schema toont aansluittoebehoren voor vermogensschakelaars, inclusief dwarsverbindingen, onderspannings- en hulpschakelaars.'

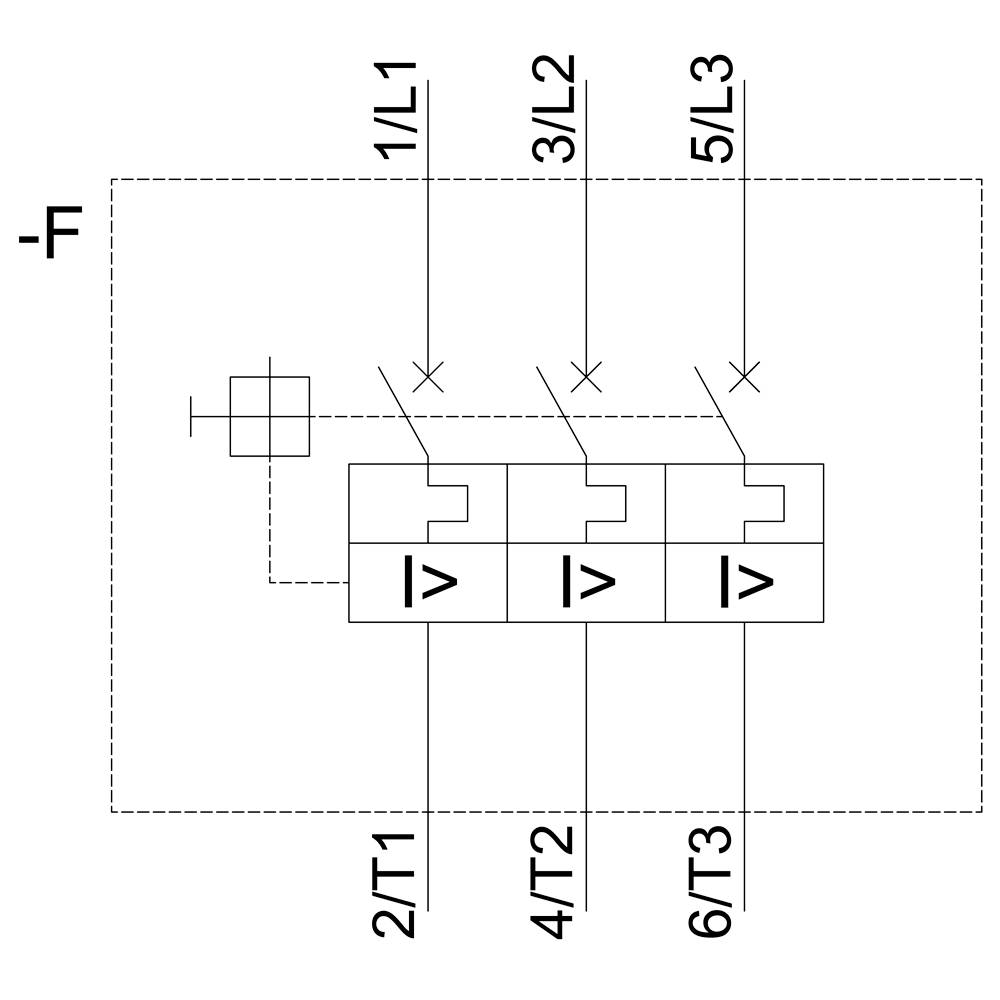

Schakeldiagramsymbool: Driepolig relais met aansluitaanduidingen '1/L1', '3/L2', '5/L3' bovenaan en '2/T1', '4/T2', '6/T3' onderaan.

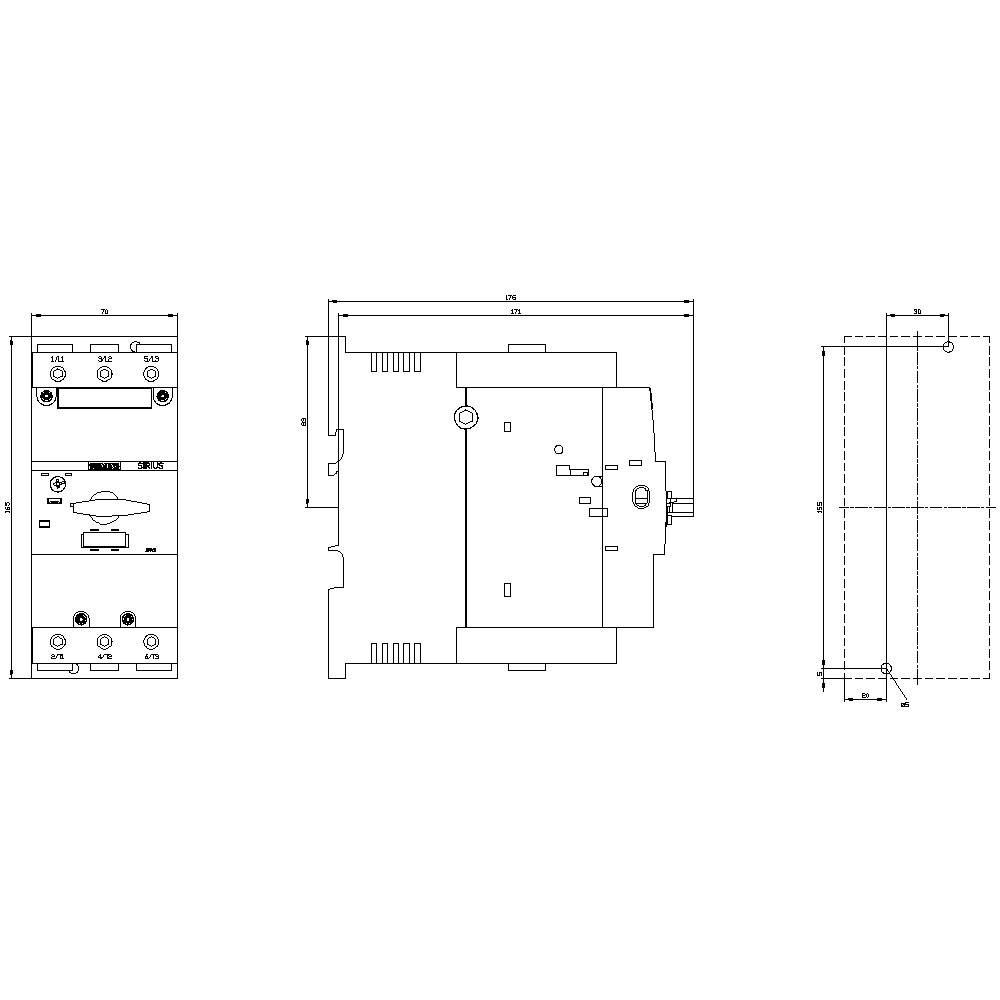

Technische tekening van een elektrische beschermingsschakelaar in drie aanzichten: vooraanzicht, zijaanzicht en bovenaanzicht met maatvoering.

1/5

Afbeelding vergelijkbaar

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

84 A

Aansluiting

Schroeven

Type

3RV2041-4RA10

Bouwgrootte

Datasheet (PDF)

Leverbaar do. 1 okt.

Aantal

Stuk(s)

Totaal (€ 384,30 / Stuk)

€ 384,30

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Permanente stroomsterkte: 84 A
Mechanische levensduur van de hoofdcontacten: 25.000 schakelcycli
Max. Aderdoorsnede (fijndradig): 50 mm²

Soortnaam: Vermogensschakelaar

Type: 3RV2041-4RA10

Bouwgrootte: S3

Instelbereik stroomsterkte (min.): 65 A

Instelbereik stroomsterkte (max.): 84 A

Instelbereik (stroomsterkte): 65 - 84 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: Snap-on bevestiging
Schroefbevestiging

Min. temperatuur: -20 °C

Max. temperatuur: +60 °C

Aansluiting: Schroeven

: IP20

Diepte: 176 mm

Breedte: 70 mm

Hoogte: 165 mm

Afm.: (b x h x d) 70 x 165 x 176 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 70

: 165 mm

: 176 mm

: 45 kW

: FALSE

: 84 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 22 kW

: 65 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3RV2041-4RA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 65 - 84 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1746900

Dit product

84 A

65 A

Siemens 3RV2041-4MA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 80 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1699599

100 A

80 A

Siemens 3RV2041-4FA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 28 - 40 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1702647

40 A

28 A

Siemens 3RV2041-4MA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 80 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1705000

100 A

80 A

Siemens 3RV2041-4YA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 75 - 93 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1705001

93 A

75 A

Siemens 3RV2042-4FA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 28 - 40 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1705002

40 A

28 A

Siemens 3RV2041-4FA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 28 - 40 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1746893

40 A

28 A

Siemens 3RV2041-4HA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 36 - 50 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1746894

50 A

36 A

Siemens 3RV2041-4HA15 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 36 - 50 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1746895

50 A

36 A

Siemens 3RV2041-4JA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 45 - 63 A Schakelspanning (max.): 690 V/AC (b x h x d) 70 x 165 x 176 mm

Artikelnummer:1746896

63 A

45 A

Documenten en downloads

Datablad

Datablad 1746900 Siemens 3RV2041-4RA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 65 - 84 A Schakelspanning (max.): 690

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1746900 Siemens 3RV2041-4RA10 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 65 - 84 A Schakelspanning (max.): 690

Omschrijving

Vermogensschakelaar grootte S3 voor motorbeveiliging CLASS 10 A-losser 12 - 84 A N-losser 1170 A schroefaansluiting standaardschakelvermogen vermogensschakelaar SIRIUS 3RV2 voor motorbeveiliging voor veilig uitschakelen bij kortsluiting en bescherming van de verbruiker en installatie tegen overbelasting, en voor een veilige scheiding van de installatie van het net.
De compacte en klimaatbestendige vermogensschakelaars zijn door hun geringe warmteafgifte geoptimaliseerd voor verdeling naar consumenten, en natuurlijk ook voor IE3/IE4-motoren. Wereldwijde goedkeuringen (bijv. IEC en UL/CSA) en toepassingen in explosiegevaarlijke toepassingen (ATEX resp. IEC Ex) zijn vanzelfsprekend.
Er zijn apparaatvarianten beschikbaar voor motorbeveiliging (ook met overbelastingsrelais-functie), systeembeveiliging, kortsluitbeveiliging van startcombinaties, transformatorbeveiliging, als hoofd- en NOODSTOP-schakelaar en voor gebruik in IT-netwerken. Ze zijn met schroef- of veeraansluiting voor een snelle, onderhoudsvrije en betrouwbare aansluiting en voor afzonderlijke opstelling verkrijgbaar.
De uitgebreide accessoires, zoals hulpschakelaars, helpactivators enz. zijn uniform voor alle afmetingen. Het gebruik van verschillende energievoedingsmogelijkheden, zoals het bijbehorende voedingssysteem Sirius 3RV29, vermindert de bedrading van het hoofdstroomcircuit aanzienlijk.
De tijdrelais 3RV2 nemen de plaats in van de beproefde 3RP15-serie.
Eenvoudig, efficiënt, altijd actueel - de Sirius systeembouwpakketten.
