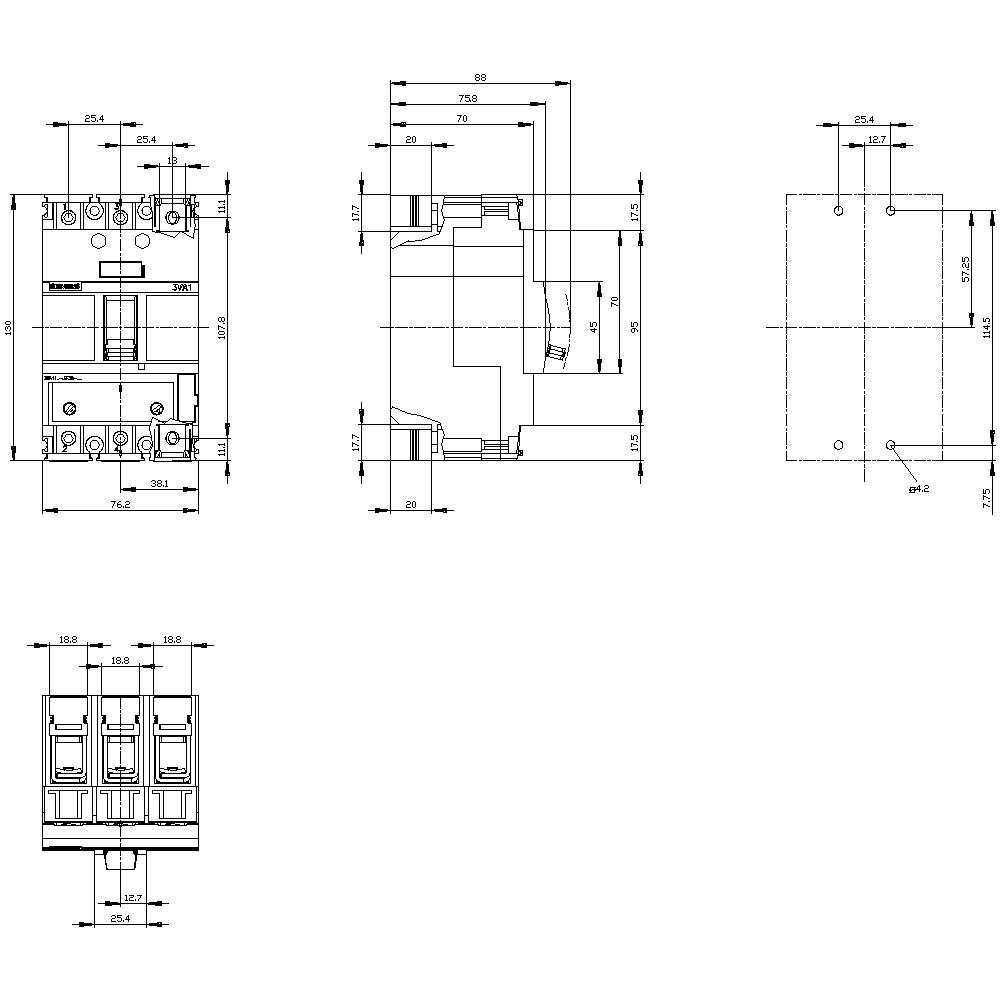

Technische tekening van een elektrische schakelaar met voor-, zij- en achteraanzicht. Afmetingen en aansluitingsdetails zijn weergegeven.

Lijntekening/schematische voorstelling

Soortnaam

Vermogensschakelaar

Instelbereik stroomsterkte (max.)

160 A

Aansluiting

Klem

Type

3VA1116-3EF36-0AA0

Instelbereik stroomsterkte (min.)

112 A

Datasheet (PDF)

Leverbaar di. 29 sep.

Aantal

Stuk(s)

Totaal (€ 528,10 / Stuk)

€ 566,12

-7 %

€ 528,10

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering: installatiebescherming
Mechanische levensduur: 20.000
Elektrische levensduur: 8000
Isolatiespanning: 800 V
Frequentie: 50/60 Hz
Vermogensverlies: 12,67 W
Gewicht: 0,9 kg

Soortnaam: Vermogensschakelaar

Type: 3VA1116-3EF36-0AA0

Instelbereik stroomsterkte (min.): 112 A

Instelbereik stroomsterkte (max.): 160 A

Instelbereik (stroomsterkte): 112 - 160 A

Aantal polen: 3-polig

Schakelspanning (max.): 690 V/AC

Montagewijze: Vaste inbouw

Min. temperatuur: -25 °C

Max. temperatuur: +70 °C

Schakelvermogenklasse: N

Uitvoering overstroombeveiliging: TM240

Aansluiting: Klem

: IP40

Diepte: 70 mm

Breedte: 76.2 mm

Hoogte: 130 mm

Afm.: (b x h x d) 76.2 x 130 x 70 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 0

: 0

: 160 A

: 3

: 112-160 A

: 0

: 690-690 V

: 38 W

: IP40

: Front side

: FALSE

: Frame clamp

: Rocker lever

: 25 kA

: TRUE

: FALSE

: TRUE

: Built-in device fixed built-in technique

: TRUE

: TRUE

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Instelbereik stroomsterkte (max.)

Instelbereik stroomsterkte (min.)

Siemens 3VA1116-3EF36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 112 - 160 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1539040

Dit product

160 A

112 A

Siemens 3VA1116-3ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 160 - 160 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1538983

160 A

Siemens 3VA1112-3EF36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 88 - 125 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1539001

125 A

88 A

Siemens 3VA1110-3EE36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 70 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1539006

100 A

70 A

Siemens 3VA1112-3EE36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 88 - 125 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1539007

125 A

88 A

Siemens 3VA1112-3ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 125 - 125 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1539009

125 A

Siemens 3VA1110-4EE36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 70 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1539019

100 A

70 A

Siemens 3VA1116-4ED36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 160 - 160 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1539020

160 A

Siemens 3VA1110-3EF36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 70 - 100 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1539039

100 A

70 A

Siemens 3VA1116-3EE36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 112 - 160 A Schakelspanning (max.): 690 V/AC (b x h x d) 76.2 x 130 x 70 mm

Artikelnummer:1539045

160 A

112 A

Documenten en downloads

Datablad

Datablad 1539040 Siemens 3VA1116-3EF36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 112 - 160 A Schakelspanning (max.

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1539040 Siemens 3VA1116-3EF36-0AA0 Vermogensschakelaar 1 stuk(s) Instelbereik (stroomsterkte): 112 - 160 A Schakelspanning (max.

Omschrijving

Stroomonderbreker 3VA1 IEC frame 160 schakelvermogensklasse N Icu=25kA @ 415V 3-polig, installatiebeveiliging TM240, ATAM, in=160A overbelastingsbeveiliging IR=112A...160A kortsluitbeveiliging II=5...10 x in klemaansluiting compacte stroomonderbreker 3VA1 voor startbeveiliging. De compacte vermogensschakelaars 3VA van Siemens zijn een belangrijk onderdeel van Sentron beveiligingscomponenten voor industriële toepassingen en voor toepassingen in de infrastructuur en bieden een effectieve installatie-, starter- en motorbescherming door veilige uitschakeling in geval van overbelasting en kortsluiting. De compacte vermogensschakelaars 3VA stellen de norm op het gebied van flexibiliteit en modulaire accessoires. Uniforme accessoire voor meerdere groottes in alle series van de compacte vermogensschakelaars 3VA1 en 3VA2. Deze variant van de compacte vermogensschakelaar 3VA onderscheidt zich vooral door: 1) Compacte vormgeving. 2) Beschikbaar als variant voor startbeveiliging om elektromotoren te beschermen tegen kortsluiting. 3) Beschikbaar als 3-polige uitvoering. 4) Afhankelijk van de maat: nominale bedrijfsstroom van 32 A - 200 A. 5) Schakelvermogen van 55 kA - 70 kA bij 415 V. 6) Montage mogelijk voor vaste inbouw en met insteektechniek. 7) De serie beschikt over een thermomagnetische beveiligingsunit. 8) Modulaire en eenvoudig te monteren interne accessoires met vele functies. 9) Doorlopend accessoireplatform via alle compacte vermogensschakelaars 3VA.

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Houd er rekening mee dat het bij het product om een op maat gemaakt hulpmiddel gaat en dat het daarom niet kan worden teruggestuurd.

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
