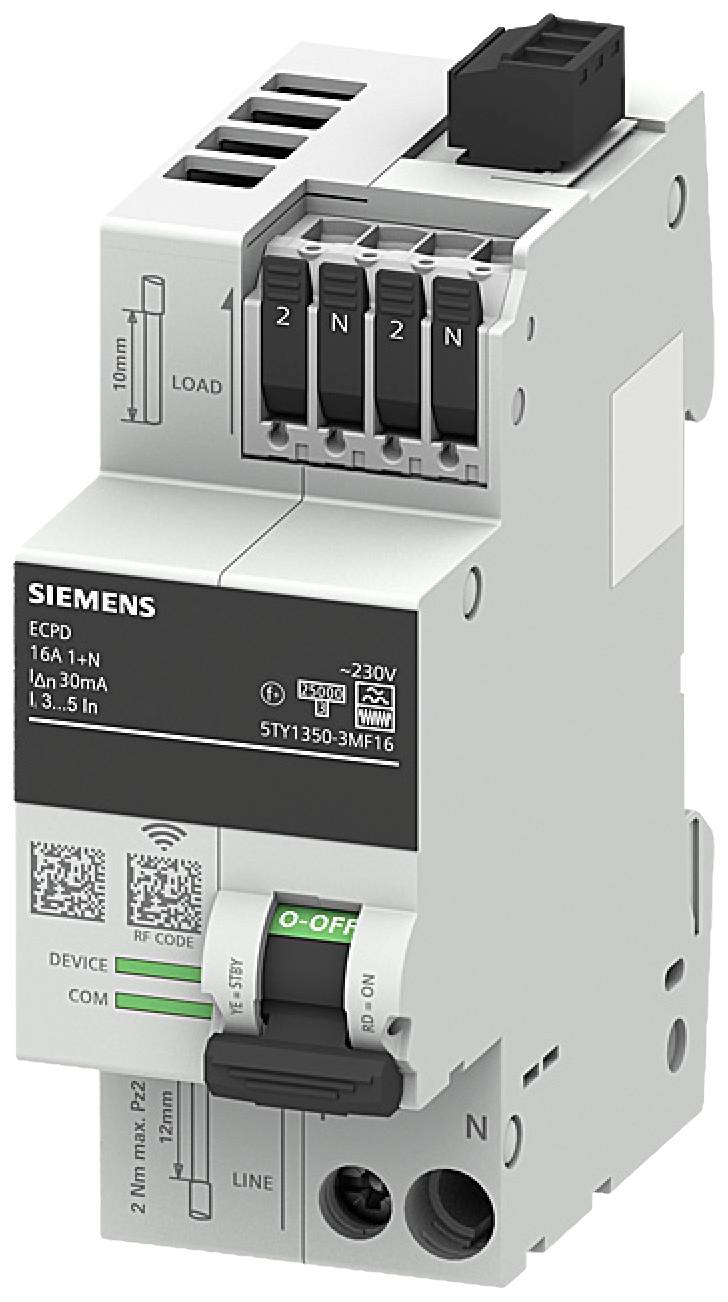

Siemens 5TY13503MF10 5TY1350-3MF10 Elektronisch veiligheidsschakelapparaat 1-fasig F 2-polig 0.03 A 230 V

Beveiligingsschakelaars met communicatie- en meetfunctie
de beveiligingsschakelaars met communicatie- en meetfuncties zijn een essentieel onderdeel van de digitaliseringsoplossingen van SENTRON.
De beschikbaarheid van de installatie wordt verhoogd door vroegtijdige reactie op waarschuwingen. De veiligheidsfuncties bieden nog steeds veilige, betrouwbare bescherming in het eindcircuit. De communicatie- en meetfunctie maakt het mogelijk om bij storingen door de melding van het reactiepunt gemakkelijker de oorzaak te vinden, WAS op zijn beurt weer conclusies te geven over storingen in het bedrijfsmiddel. Een ander voordeel is de geïntegreerde bedrijfsuren- en AN-tellers, die bijdragen tot een betere planning van onderhoudswerkzaamheden. Bovendien registreren de beveiligingsschakelapparaten met meet- en communicatiefunctie elektrische parameters zoals energie, werkzaam vermogen, stroom, spanning, netfrequentie en temperatuur. Dit vergroot de transparantie en maakt het mogelijk om de energieverschillen in de eindstroomkringen te verdelen. Door het instellen van alarmdrempels en het extra meten van verschilstromen in meerdere frequentiebereiken wordt een nauwkeurige lokalisatie van storingsoorzaken mogelijk.
Door de compacte constructie zijn de beveiligingsschakelapparaten ideaal geschikt voor de aftermarket, maar ook voor de nieuwbouw. Het systeem kan eenvoudig via de PC-software SENTRON Powerconfig of SENTRON Powerconfig mobile voor mobiele apparaten in gebruik worden genomen.

In het midden van het systeem van de communiceerbare beveiligingsschakelaars bevindt zich de datatransmissieontvanger SENTRON Powercenter 1000. Deze verzamelt meetwaarden van de gekoppelde beveiligingsschakelaars en verzendt deze naar bovenliggende systemen. De meetwaarden van maximaal 24 voor communicatie geschikte SENTRON-apparaten worden draadloos naar een SENTRON Powercenter 1000 gestuurd, die geselecteerde gegevens tot 30 dagen opslaat. Bovenliggende systemen hebben toegang tot de gegevens via de interfaces van de datatransmissieserver. Hetzij ter plaatse via Bluetooth® of via Ethernet op het lokale netwerk. Daarbij wordt een Modbus TCP-protocol gebruikt, dat door andere systemen eenvoudig kan worden geïntegreerd.

Elektronische veiligheidsschakelaars 5TY1 COM verbinden door hun nieuwe concept vandaag bekende beschermings- en comfortfuncties op een ongekende manier met elkaar. De functies kunnen - behalve de basisfuncties - actief worden in- en uitgeschakeld en geparametriseerd, zodat de aanpassing aan de betreffende applicatie mogelijk is. Deze apparaten worden ondersteund in het Powercenter 1000 vanaf een firmwareversie 3.0.
Bij de reeds bekende meetfuncties worden nu de mogelijkheden voor het wijzigen van beschermde parameters toegevoegd, kan nu afhankelijk van het triggerprobleem (bijv. kortsluiting/overbelasting) individueel worden ingesteld hoe het apparaat zich daarna gedraagt. Er is hiervoor een nieuwe status in het apparaat, die zichzelf stand-by (STBY) noemt. Deze maakt het mogelijk om met behulp van vermogenshalters tussen ON (stroomgeleidend, zoals de huidige beveiligingsschakelaars) en STBY (niet geleidend/hoogohmig) te schakelen, bijvoorbeeld om ongewenste verliezen van standby-verbruikers af te schakelen of na een overbelastingsoplossing weer in te schakelen.
Bij een andere beschermde parameter kan de gevoeligheid van de RCD-activering van standaard (22,5 mA) naar gevoelig (18.0 mA) of ook robuust (27.0 mA) worden gewijzigd om aan de betreffende applicatie te voldoen.
Bovendien heeft het apparaat een geïntegreerde zelftest die cyclisch het apparaat op anomalieën bewaakt en, indien nodig, het apparaat uitschakelt om een veilige toestand te bereiken.
Er zijn versies met verschillende stroomsterktes, die echter ook nog individueel kunnen worden ingesteld.
De nominale spanning is 230 V AC, maar het apparaat is in het bereik van 85 tot 255 V functioneel. Bovendien kan de geïntegreerde POP-functie (Power Overvoltage Protection) worden geactiveerd (default = actief) om de aangesloten verbruikers van overspanningen te beschermen.
