Name: Siemens 7KM3220-0BA01-1DA0
Brand: Siemens
SKU: 2464216
Availability: InStock

Een Siemens PAC3220 meetapparaat toont spanningen voor L1, L2 en L3, elk 231,6 V.

'Schakelschema van een elektrische besturing van Siemens. Bovenaan aansluitingen V1 tot V3, onderaan IL1 tot IL3. Rechts aansluitingen X1.1 tot X2.1.'

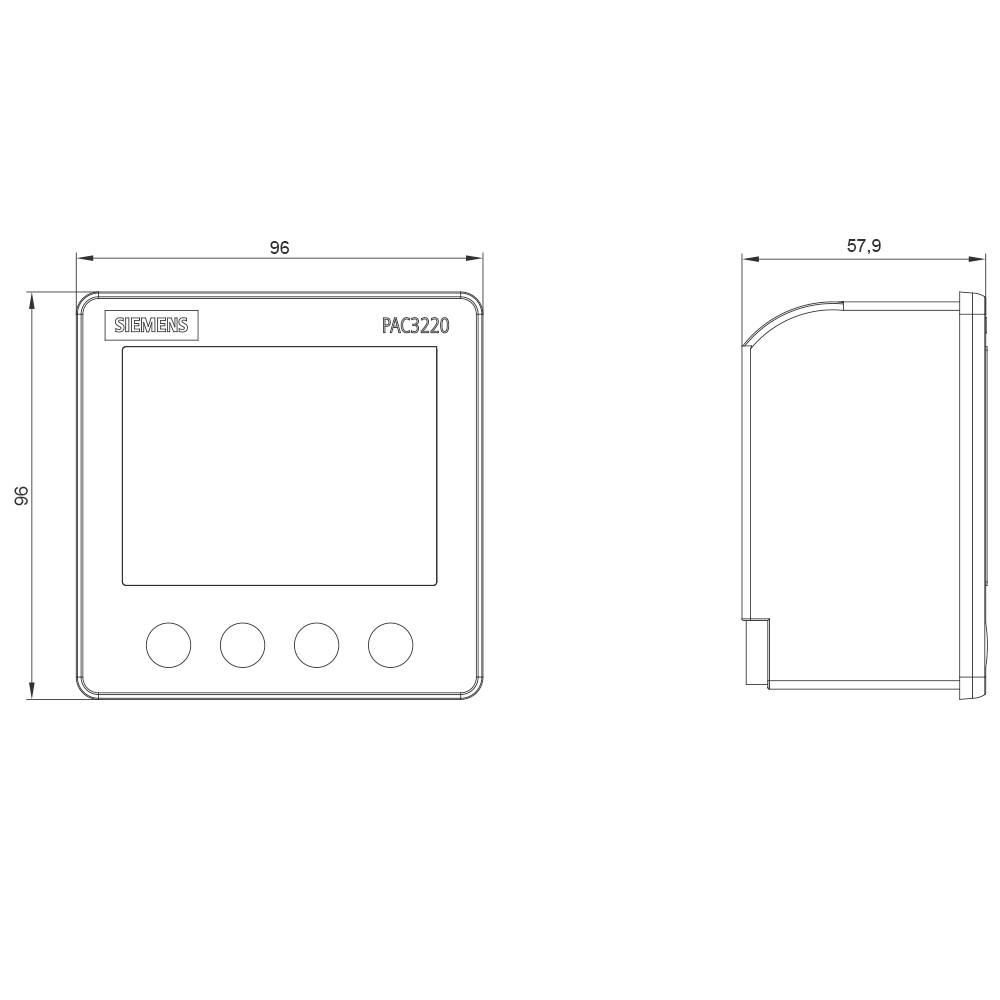

Voor- en zijaanzicht van een vierkant apparaat met vier knoppen aan de voorkant en een display. Afmetingen: 96 x 96 x 57,9 mm.

1/3

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

3 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 519,00 / Stuk)

€ 519,00

incl. btw

Gratis verzending*

Slechts 3 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

3-fasig. Nauwkeurigheidsklasse actieve energie: Klasse 0,2S. Netfrequentie: 45/65 Hz. Landstaal / op het display / wordt ondersteund: en, fr, de, es, it, pt, tr, ru, zh, pl

Meetfunctie: Vermogen

Meetbereik (min.): 400 V

Type: 7KM3220-0BA01-1DA0

Meetbereik (max.): 690 V

Display-technologie: LCD

: IP65 (front)
IP20

Inbouwbreedte: 92

Inbouwhoogte: 92 mm

Voedingsspanning: 250 V DC/AC

Afm.: (l x b x h) 50 x 96 x 96 mm

Gewicht: 325 g

Max. voedingsspanning: 240 V/AC
340 V/DC

Min. voedingsspanning: 95 V/AC
110 V/DC

Displayverlichting: Wit

Kleur (specifiek): Zwart
Wit

Breedte: 96 mm

Hoogte: 96 mm

: 50 mm

Lijstbreedte: 96 mm

Interfaces: RJ45

Interfaces: Schroefklem

Diepte: 56 mm

Aansluitingen: Schroefklemmen

Aanduiding: Puntmatrix, 130 x 100 pixel

Inbouwmaten: 92 mm x 92 mm

Voedingsspanning: 95 - 240 V/AC, 110 - 340 V/DC

Overspanningscategorie: CAT III

: 96

: 96 mm

: 56 mm

: 2

: 2

: 0

: 0

: 0

: TRUE

: TRUE

: FALSE

: TRUE

: TRUE

: TRUE

: TRUE

: 3

: 3

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2464216 Siemens 7KM3220-0BA01-1DA0

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2464216 Siemens 7KM3220-0BA01-1DA0

Omschrijving

Sentron PAC3220 LCD 96X96 mm Power Monitoring Device. Inbouwschakelpaneel voor het meten van elektrische grootheden. Protocol: Modbus TCP. Met grafisch display. Nominale spanning. UE nom.: 690/400 V 45 - 65Hz. IE nom.: X/1 A of X/5 A AC. Hulpenergie: 100 - 250 V +-10% AC/DC. Schroefklemaansluiting. Multifunctionele meter Sentron 7KM PAC3220 voor de nauwkeurige registratie van alle belangrijke elektrische meetvariabelen in verdeelinrichtingen voor de beoordeling van de toestand van de installaties en de netkwaliteit in de proces- en productie-industrie, maar ook voor kritieke infrastructuur zoals ziekenhuizen en datacenters.
Het multifunctionele meetapparaat 7KM PAC3220 registreert nauwkeurig, reproduceerbaar en betrouwbaar alle belangrijke elektrische parameters voor de voeding, elektrische uitgangen of individuele verbruikers. Het levert niet alleen uitgebreide informatie over uw elektrische installatie en energiedistributie, maar ook belangrijke meetwaarden voor de beoordeling van de toestand van de installatie. Dankzij de veelzijdige communicatiemogelijkheden kunnen de apparaten eenvoudig worden geïntegreerd in bovenliggende automatiserings- en energiebeheersystemen via Modbus TCP, Profinet, Profibus en Modbus RTU voor verdere verwerking van de meetgegevens. Met extra modules kunnen andere digitale in- en uitgangen, analoge ingangen, directe N-geleidermeting of verschilstroommeting worden gerealiseerd.
De 7KM PAC meetapparaten zijn verkrijgbaar in verschillende versies om te voldoen aan uw vereisten.
Sentron PAC – specialisten in het registeren van meetwaarden.
