Name: Siemens 7PV15781BW30 7PV1578-1BW30 Tijdrelais 1 stuk(s) Tijdsduur: 0.05 s - 100 h 2x NO
Brand: Siemens
SKU: 1734285
Availability: BackOrder

Elektrisch tijdrelais van Siemens met draairegelpotentiometers voor het instellen van tijdsintervallen, monteerbaar op DIN-rail.

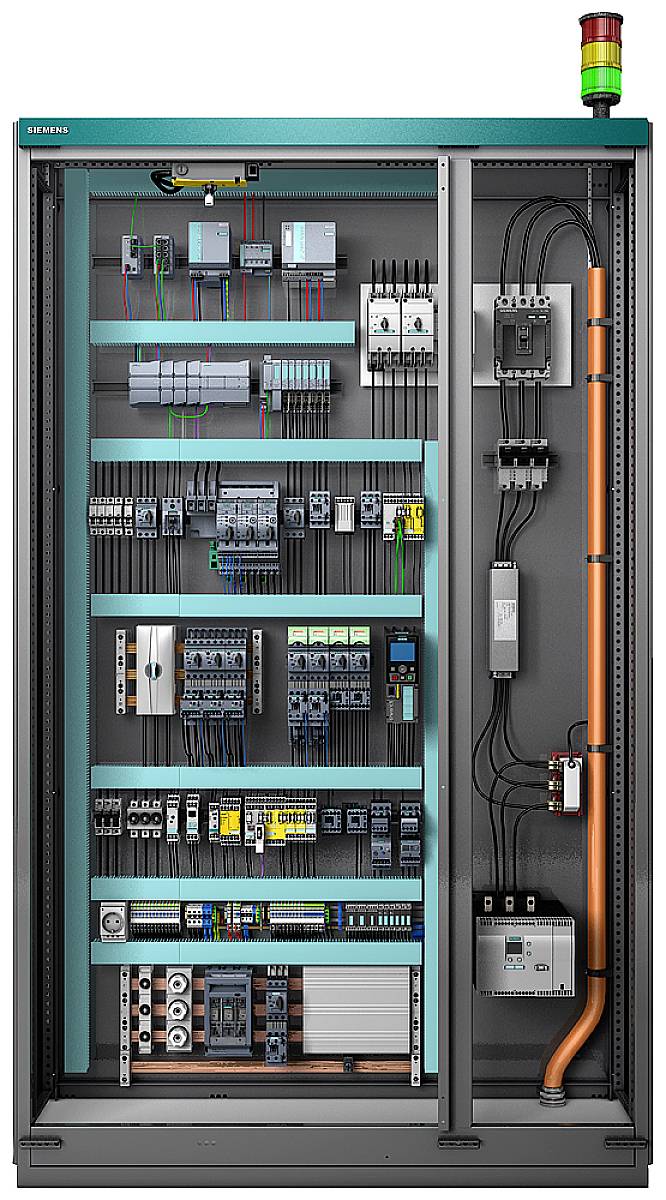

Een geopende schakelkast met verschillende elektronische componenten en gekleurde kabels die naar verschillende apparaten leiden.

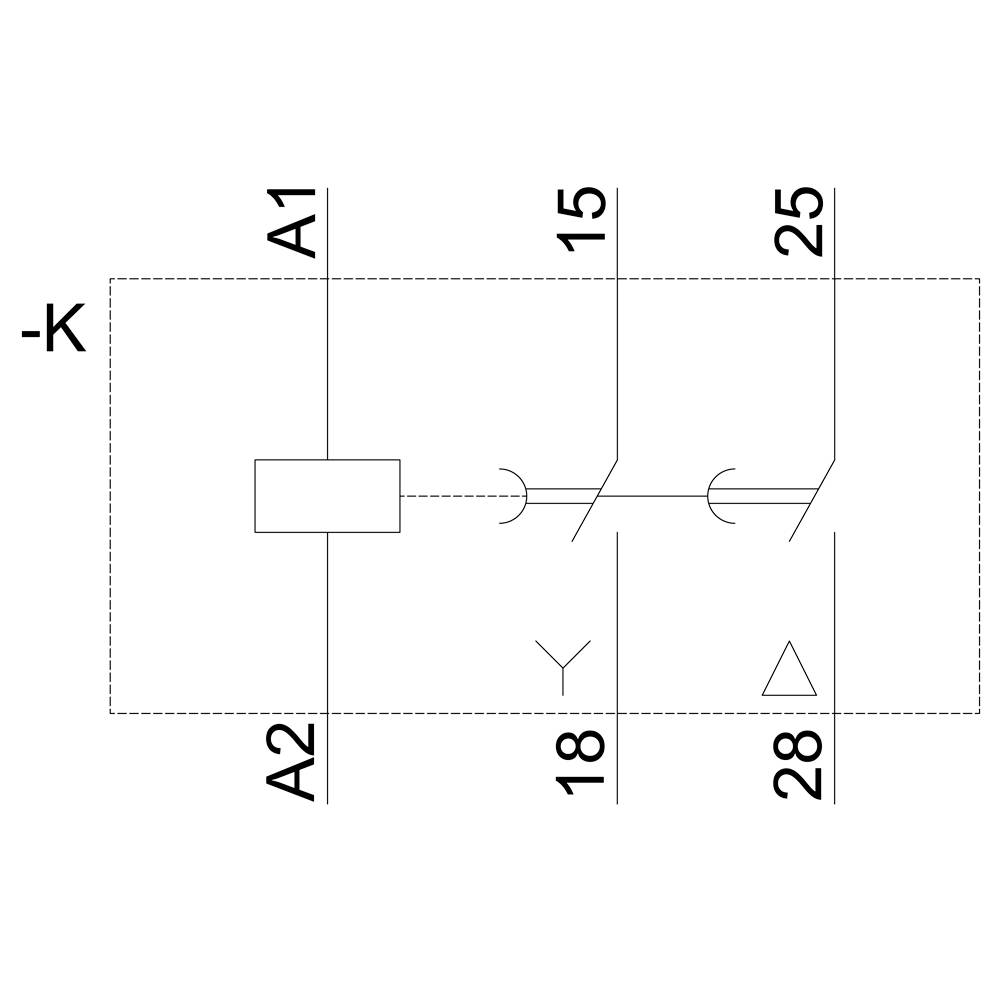

'SCHAKELSCHEMA' van een relais: Aansluitbezetting A1, A2, 15, 18, 25, 28. Symbolen voor schakelaar en spoel weergegeven.

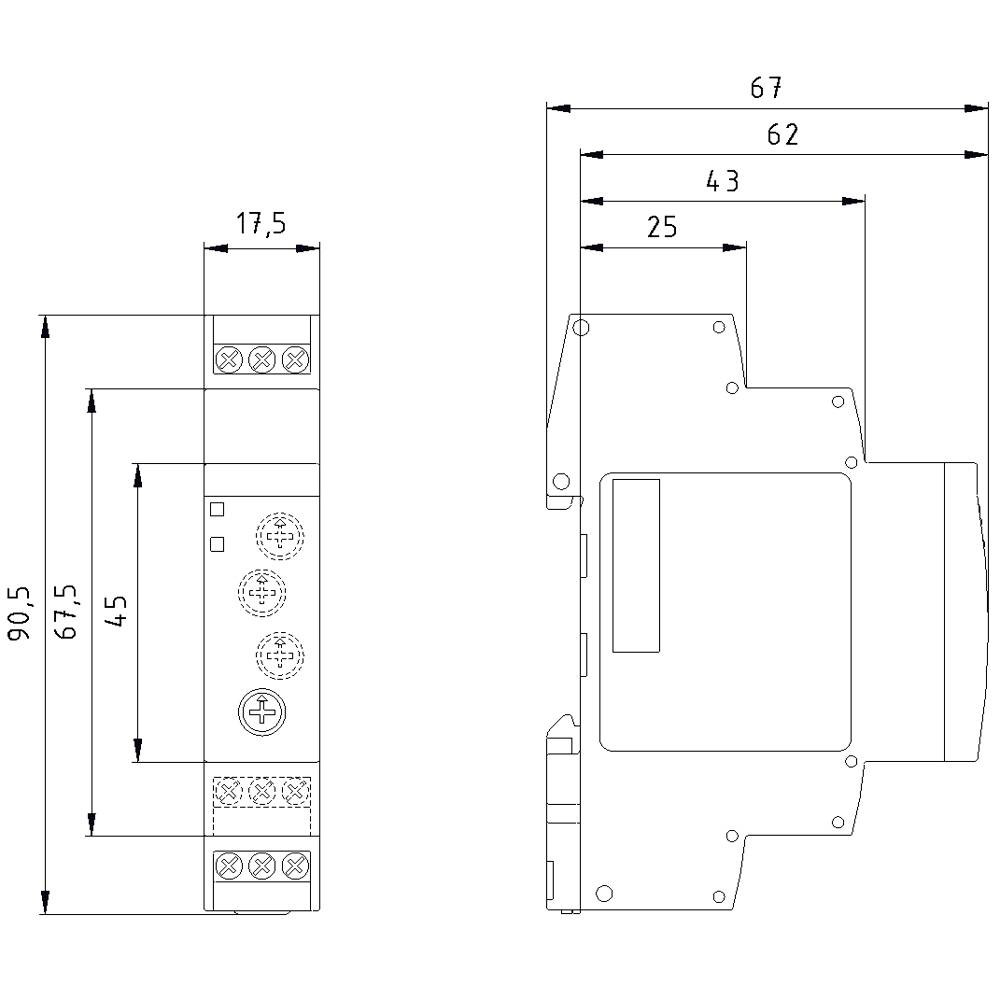

Technische tekening van een elektrisch apparaat met afmetingen: breedte 17,5 mm, hoogte 90,5 mm, diepte 67 mm. Details van de knoppen en aansluitingen zijn zichtbaar.

1/4

Afbeelding vergelijkbaar

Soortnaam

Tijdrelais

Functies

Ster-driehoek start

Min. voedingsspanning

12 V

Max. voedingsspanning

240 V

Contactsoort

2x NO

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 23 nov.

Aantal

Stuk(s)

Totaal (€ 73,99 / Stuk)

€ 73,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Tijdrelais, elektronisch met sterdriehoekfunctie 2 S 7 tijdbereiken 0,05 s...100 h AC/DC 12-240 V schroefaansluiting

Soortnaam: Tijdrelais

Type: 7PV1578-1BW30

Aansluiting: Schroefklem

Functies: Ster-driehoek start

Min. voedingsspanning: 12 V

Max. voedingsspanning: 240 V

Voedingsspanning: 12 - 240 V

: 2x NO

Tijdsduur (min.): 0.05 s

Tijdsduur (max.): 100 h

Min. temperatuur: -25 °C

Max. temperatuur: +55 °C

: IP20

Elektrische levensduur: 100000

Mechanische levensduur: 10.000.000

Breedte: 17.5 mm

Hoogte: 90 mm

Diepte: 66.7 mm

Afm.: (b x h x d) 17.5 x 90 x 66.7 mm

Inhoud: 1 stuk(s)

Conform RoHS: Ja

: 17.5

: 90 mm

: 66.7 mm

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: Screw connection

: 12-240 V

: 12-240 V

: 12-240 V

: 0

: 0

: 0

: 0

: 2

: 0

: FALSE

: FALSE

: TRUE

: AC/DC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 1734285 Siemens 7PV15781BW30 7PV1578-1BW30 Tijdrelais 1 stuk(s) Tijdsduur: 0.05 s - 100 h 2x NO

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1734285 Siemens 7PV15781BW30 7PV1578-1BW30 Tijdrelais 1 stuk(s) Tijdsduur: 0.05 s - 100 h 2x NO

Omschrijving

Tijdrelais, elektronisch met ster-driehoek-functie, 2 NO, 7 tijdbereiken 0,05 s - 100 h, AC/DC 12-240 V, schroefaansluiting, tijdrelais Sirius 7PV15, ster-driehoek-functie, voor het gericht aanlopen van motoren in ster-driehoek-schakeling. Te gebruiken in een schakelkast of installatieverdeler. Breed inzetbaar door veelzijdige functies op het kleinste oppervlak. Wereldwijd te gebruiken dankzij internationale goedkeuringen en breedspanningsbereik. De tijdrelais 7PV zijn leverbaar als enkel of multifunctioneel tijdrelais. Als alternatief zijn er de tijdrelais 3RP in industrieel model als enkel of multifunctioneel tijdrelais met halfgeleideruitgang of als elektromechanisch relais met en zonder beperkte controle, elk met verschillende aansluittechnieken. Sirius relais - een programma voor alle gevallen.
