Name: Siemens LZS:RT4B4T30 Steekrelais 2x wisselcontact 5 stuk(s)
Brand: Siemens
SKU: 1740410
Availability: BackOrder

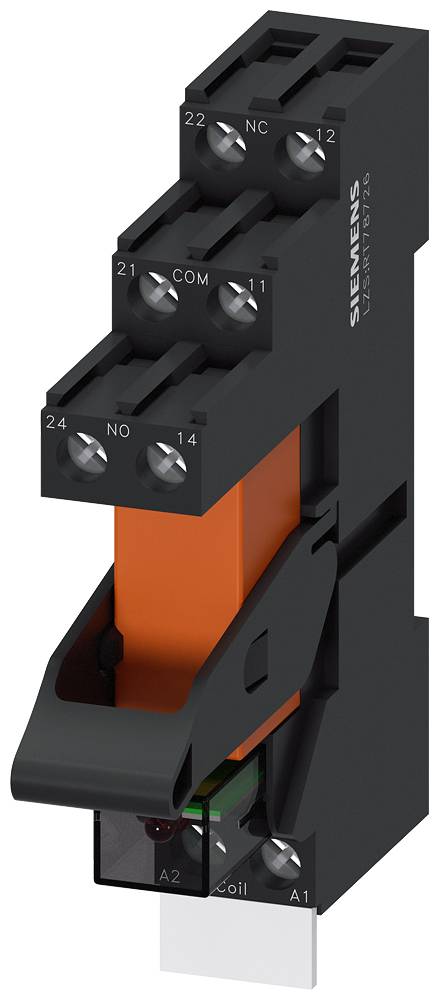

'Siemens relais met oranje inzetstuk, vier aansluitpunten bovenaan, zichtbaar groen en rood element onderaan.'

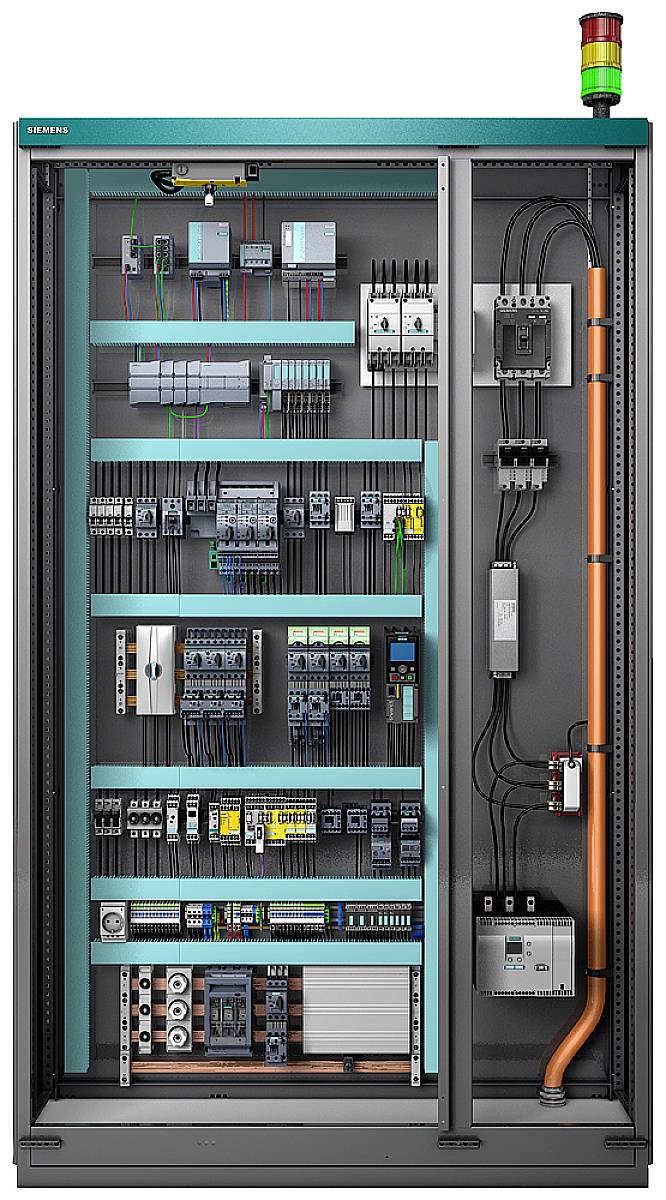

Een schakelkast met verschillende elektrische componenten en leidingen, georganiseerd in meerdere rijen en kolommen. Een verkeerslichtensysteem rechtsboven signaleert de bedrijfsstatus.

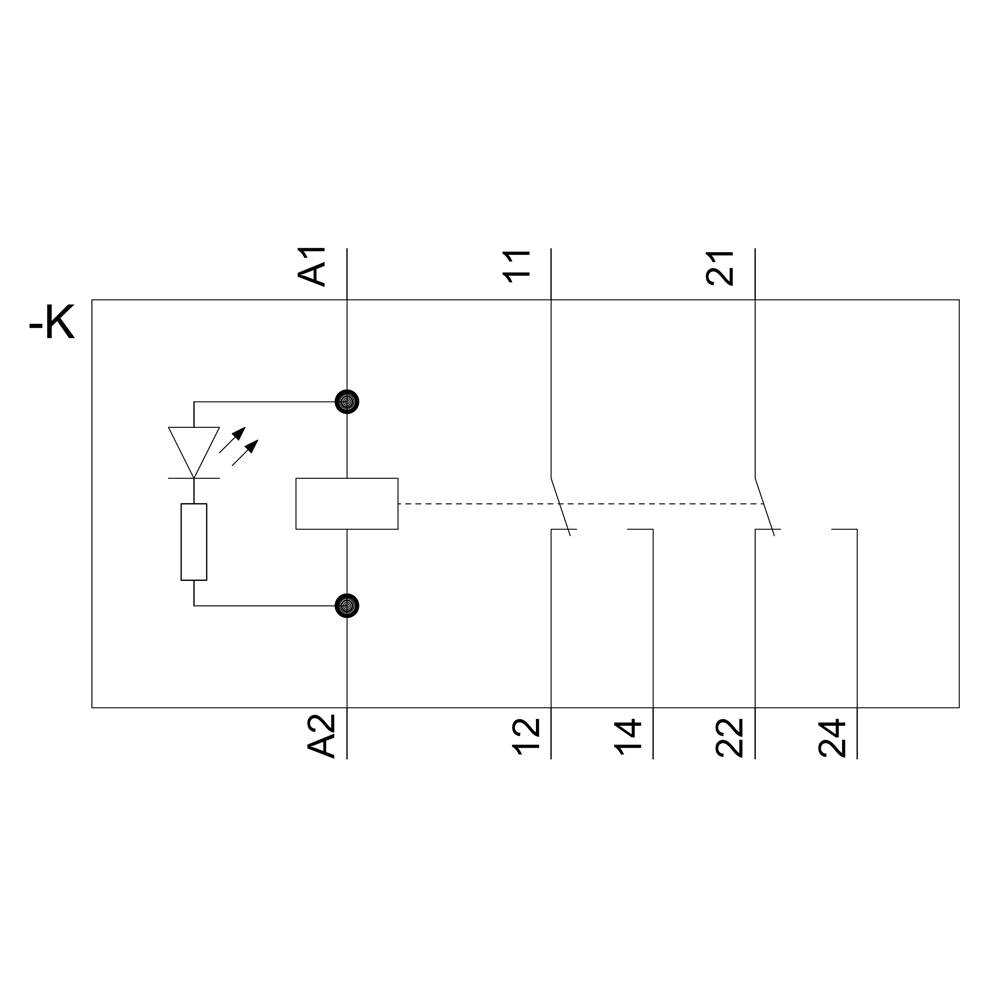

Schakelschema van een relais: Toont aansluitingen A1, A2, 11, 12, 14, 21, 22, 24. Een LED en weerstand zijn parallel geschakeld met A1 en A2.

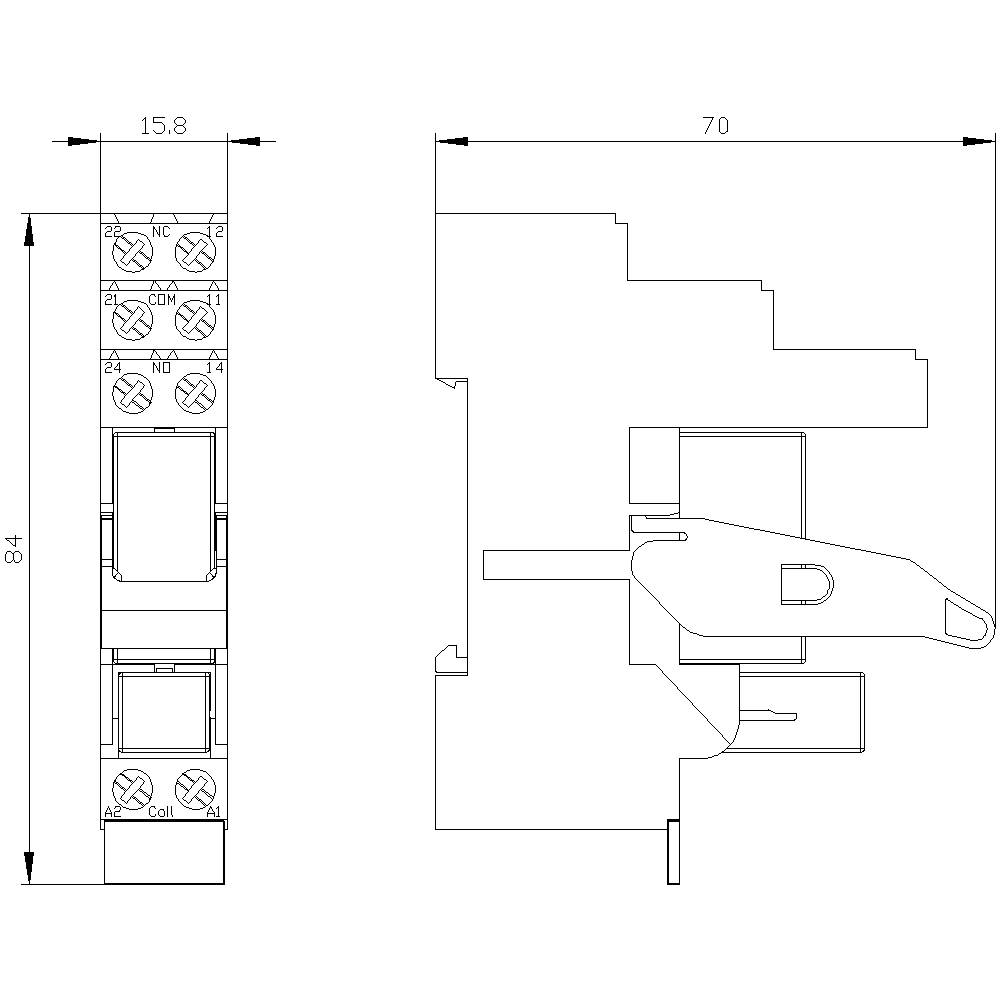

Technische tekening van een elektrisch relais met gedetailleerde afmetingen: breedte 15,8 mm, hoogte 84 mm, lengte 70 mm. Bedradingsschema links.

1/4

Afbeelding vergelijkbaar

Soortnaam

Steekrelais

Contactsoort

2x wisselcontact

Type

LZS:RT4B4T30

Aansluiting

Schroeven

Bedrijfsspanning (max.)

230 V/AC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar do. 12 nov.

Aantal (Verpakkingsgrootte 5 stuk(s))

Set(s)

Totaal (€ 159,99 / Stuk)

€ 159,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Vermogensverlies: 1 W
Thermische stroom: 8 A
Diameter aansluitbare kabel: 1 mm² - 2,5 mm²
Bevestigingswijze: klikbevestiging
Isoleerlengte: 8 mm
Stuurvoedingsspanningsfrequentie: 50/60 Hz

Soortnaam: Steekrelais

Type: LZS:RT4B4T30

Aansluiting: Schroeven

Bedrijfsspanning (max.): 230 V/AC

: 2x wisselcontact

Contactmateriaal: AgNi 90/10

Elektrische levensduur: 80000

Mechanische levensduur: 5.000.000

Bijzonderheden: Opsteekbaar

: IP20

Max. temperatuur: +70 °C

Min. temperatuur: -40 °C

Diepte: 77 mm

Breedte: 15.5 mm

Hoogte: 71 mm

Afm.: (b x h x d) 15.5 x 71 x 77 mm

Inhoud: 5 stuk(s)

Montagewijze: Steekbaar

Voedingsspanning: 230 V/AC

Max. voedingsspanning: 230 V/AC

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Contactsoort

Soortnaam

Verpakkingswijze

Siemens LZS:PT3A5L24 Steekrelais 3x wisselcontact Piece 5 stuk(s)

Artikelnummer:1740348

Leverbaar do. 12 nov.

Conrad Electronic

3x wisselcontact

Steekrelais

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 129,99^*

Siemens LZS:PT3A5S15 Steekrelais 3x wisselcontact 5 stuk(s)

Artikelnummer:1740360

Leverbaar do. 12 nov.

Conrad Electronic

3x wisselcontact

Steekrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 134,99^*

Siemens LZS:PT3A5T30 Steekrelais 3x wisselcontact Piece 5 stuk(s)

Artikelnummer:1740361

Leverbaar do. 12 nov.

Conrad Electronic

3x wisselcontact

Steekrelais

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 134,99^*

Siemens LZS:PT5A5L24 Steekrelais 4x wisselcontact Piece 5 stuk(s)

Artikelnummer:1740362

Leverbaar do. 12 nov.

Conrad Electronic

4x wisselcontact

Steekrelais

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 129,99^*

Siemens LZS:PT5A5R24 Steekrelais 4x wisselcontact Piece 5 stuk(s)

Artikelnummer:1740363

Leverbaar do. 12 nov.

Conrad Electronic

4x wisselcontact

Steekrelais

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 129,99^*

Siemens LZS:PT5A5S15 Steekrelais 4x wisselcontact 5 stuk(s)

Artikelnummer:1740364

Leverbaar do. 12 nov.

Conrad Electronic

4x wisselcontact

Steekrelais

Stuk(s)

Min.: 1

Meervoud: 1

€ 134,99^*

Siemens LZS:PT5A5T30 Steekrelais 4x wisselcontact Piece 5 stuk(s)

Artikelnummer:1740365

Leverbaar do. 12 nov.

Conrad Electronic

4x wisselcontact

Steekrelais

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 134,99^*

Siemens LZS:PT5B5L24 Steekrelais 4x wisselcontact Piece 5 stuk(s)

Artikelnummer:1740366

Leverbaar vr. 30 okt.

2 Set(s)Conrad Electronic

4x wisselcontact

Steekrelais

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 129,99^*

Siemens LZS:PT5B5R24 Steekrelais 4x wisselcontact Piece 5 stuk(s)

Artikelnummer:1740367

Leverbaar do. 12 nov.

Conrad Electronic

4x wisselcontact

Steekrelais

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 129,99^*

Siemens LZS:PT5B5S15 Steekrelais 4x wisselcontact Piece 5 stuk(s)

Artikelnummer:1740368

Leverbaar do. 12 nov.

Conrad Electronic

4x wisselcontact

Steekrelais

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 134,99^*

Documenten en downloads

Datablad

Datablad 1740410 Siemens LZS:RT4B4T30 Steekrelais 2x wisselcontact 5 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1740410 Siemens LZS:RT4B4T30 Steekrelais 2x wisselcontact 5 stuk(s)

Omschrijving

Insteekrelais compleet apparaat 2 W, AC 230 V LED-module rood sokkel met logische scheiding schroefaansluiting koppelrelais met insteekrelais Sirius LZS voor galvanische scheiding, contactuitbreiding, voor het schakelen van kleine lasten en als potentiaalomschakeling. De koppelrelais kunnen zonder gereedschap bedraad worden en bieden een betrouwbare verbinding dankzij push-in-trekveerklemmen. Fittings met logische scheiding maken een eenvoudige bedrading mogelijk. Het schakelvermogen is getest conform AC-15 en DC-13. Dankzij de hard vergulde contacten is de samenwerking met elektronische besturingen optimaal. De apparaten zijn leverbaar als complete apparaten of afzonderlijke modules in de uitvoeringen RT, PT en MT, met of zonder logische scheiding, in verschillende spoelspanningen en in schroefaansluiting of met steekklemmen (push-in). Uitgebreide accessoires zijn beschikbaar zoals insteekfittingen, houd-/uitwerpbeugels, beugels voor de bedrading en LED-modules. Sirius relais - een programma voor alle gevallen.
