Sonel PVM-1020 KIT Fotovoltaïsche meetset
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 2.645,00 / Stuk)
€ 2.645,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Fotovoltaïsche meetset
- Meetfunctie
Stroom
Vermogen
Spanning
Fabrieksstandaard (zonder certificaat)
- Afm.
(l x b x h) 228 x 102 x 61 mm
- Weergave
Grafisch
- Gewicht
1 kg
- Bijzonderheden
Datalogger
- Meetcategorie
CAT II 1000 V
CAT III 600 V
CAT IV 300 V
- Breedte
102 mm
- Hoogte
61 mm
228 mm
- Interfaces
Bluetooth
Documenten en downloads
Datablad
Datablad 3763592 Sonel PVM-1020 KIT Fotovoltaïsche meetset
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3763592 Sonel PVM-1020 KIT Fotovoltaïsche meetset
Omschrijving

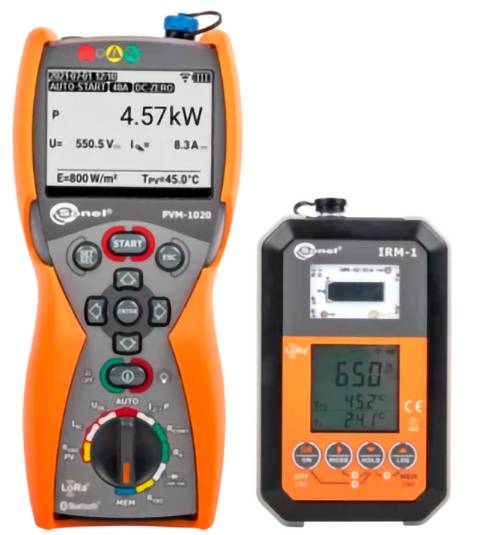

PVM-1020: Grote mogelijkheden in een kleine behuizing
Grote mogelijkheden in een kleine behuizing het PVM-1020-meetapparaat is waarschijnlijk de kleinste fotovoltaïsche meter ter wereld, vanwege het grote aantal meetfuncties. De functies worden met een draaischakelaar geselecteerd. Extra parameters worden met toetsen op de behuizing ingesteld. Alle toetsen en het grafische display zijn verlicht met de achtergrond, WAS is de bediening op schaduwrijke plaatsen aanzienlijk eenvoudiger, bijvoorbeeld bij metingen onder vrijstaande PV-installaties. Het grote geheugen vermindert de voorbereiding van documenten na de meting aanzienlijk.
IRM-1: Eenvoud en compacte afmetingen
IRM-1, klein, maar onmisbaar voor het testen van PV-systemen. Door het meten van de zonnestraling en de temperatuur van het paneel en de omgeving, levert het de benodigde gegevens om de resultaten om te zetten in STC-omstandigheden. Een ingebouwde recorder met een geheugen voor 5000 records maakt het gebruik van het apparaat als gereedschap in het PV-installatieproces mogelijk en voor het diagnosticeren van problemen met het uitschakelen van panelen.
Interfaces en software
Meetgegevens van de IRM-1 kunnen via de USB-aansluiting naar een computer worden verzonden. Bovendien beschikt het apparaat over een ingebouwde draadloze Lora-interface (Long Range) voor de automatische uitwisseling van gegevens met de hoofdmeter - ook over grote afstanden. De meetresultaten kunnen van de PVM-1020 naar de computer via de draadloze interface Bluetooth worden overgedragen. Door de verzamelde gegevens in populaire formaten op te slaan en af te geven, zorgt Sonel Reader ervoor dat deze worden opgeslagen. Om een rapport te genereren op het gebied van beveiliging tegen elektrische schokken, moet het optionele programma Sonel Reports plus worden toegepast.
De teksten voor dit artikel zijn automatisch vertaald.
Grote mogelijkheden in een kleine behuizing het PVM-1020-meetapparaat is waarschijnlijk de kleinste fotovoltaïsche meter ter wereld, vanwege het grote aantal meetfuncties. De functies worden met een draaischakelaar geselecteerd. Extra parameters worden met toetsen op de behuizing ingesteld. Alle toetsen en het grafische display zijn verlicht met de achtergrond, WAS is de bediening op schaduwrijke plaatsen aanzienlijk eenvoudiger, bijvoorbeeld bij metingen onder vrijstaande PV-installaties. Het grote geheugen vermindert de voorbereiding van documenten na de meting aanzienlijk.
IRM-1: Eenvoud en compacte afmetingen
IRM-1, klein, maar onmisbaar voor het testen van PV-systemen. Door het meten van de zonnestraling en de temperatuur van het paneel en de omgeving, levert het de benodigde gegevens om de resultaten om te zetten in STC-omstandigheden. Een ingebouwde recorder met een geheugen voor 5000 records maakt het gebruik van het apparaat als gereedschap in het PV-installatieproces mogelijk en voor het diagnosticeren van problemen met het uitschakelen van panelen.
Interfaces en software
Meetgegevens van de IRM-1 kunnen via de USB-aansluiting naar een computer worden verzonden. Bovendien beschikt het apparaat over een ingebouwde draadloze Lora-interface (Long Range) voor de automatische uitwisseling van gegevens met de hoofdmeter - ook over grote afstanden. De meetresultaten kunnen van de PVM-1020 naar de computer via de draadloze interface Bluetooth worden overgedragen. Door de verzamelde gegevens in populaire formaten op te slaan en af te geven, zorgt Sonel Reader ervoor dat deze worden opgeslagen. Om een rapport te genereren op het gebied van beveiliging tegen elektrische schokken, moet het optionele programma Sonel Reports plus worden toegepast.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- PVM-1020
- • nullastspanning van een PV-module of moduleketting tot 1000 V DC.
- • Spanning RMS van een AC-netwerk tot 600 V inclusief frequentiemeting.
- • Kortsluitstroom van een PV-module of moduleketting tot 20 A DC.
- • Weerstand van de isolatie van de PV-modules – meetspanning 250, 500 of 1000 V, gelijktijdige meting van twee waarden RISO+ en RISO-.
- • Weerstand van de isolatie van de AC-cirkels – meetspanning 250, 500 of 1000 V.
- • weerstand van de beschermings- en potentiaalweerstanden, meetstroom ±200 mA. Weerstandsmeting met lage stroom, akoestische en visuele signalering.
- • Meting van de arbeidsstroom en wisselstroom (AC) van de PV-modules – allemaal met buitenstangen.
- • Metingen van het vermogen AC/DC.
- • Diodetest met de stroom 200 mA, automatische herkenning van polarisatie. Test van de blokkeerdiodes met de spanning 1000 V DC.
- IRM-1
- • stralingssterkte (Irradiation) in W/m2 of BTU/ft2h.
- • Temperatuur van de zonnemodule in °C of °F.
- • Omgevingstemperatuur in °C of °F.
- • Hellingshoek van de modules.
- • Uitlijning van de modules.
Opmerkingen
- Bluetooth is een geregistreerd handelsmerk van Bluetooth SIG, Inc.
