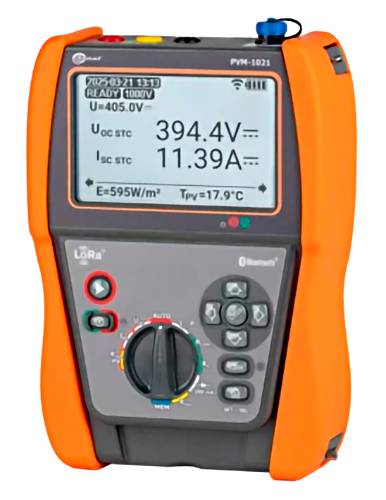

Sonel PVM-1021 PRO Fotovoltaïsche meetset
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 2.161,16 / Stuk)
€ 2.161,16
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Fotovoltaïsche meetset
- Meetfunctie
Spanning
Spanning AC
Spanning DC
Stroom
Wisselstroom AC
Gelijkstroom DC
Vermogen
Fabrieksstandaard (zonder certificaat)
- Afm.
(l x b x h) 244 x 169 x 71 mm
- Gewicht
1.3 kg
- Meetcategorie
CAT III 1000 V
- Breedte
169 mm
- Hoogte
71 mm
244 mm
Documenten en downloads
Datablad
Datablad 3763593 Sonel PVM-1021 PRO Fotovoltaïsche meetset
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3763593 Sonel PVM-1021 PRO Fotovoltaïsche meetset
Omschrijving
PVM-1021: Grote mogelijkheden in een kleine behuizing
De PVM-1021 fotovoltaïsche tester is een compact meetapparaat met een groot aantal
Van meetfuncties. De functies worden met een draaischakelaar geselecteerd. Extra
Parameters worden met toetsen op de behuizing ingesteld. Alle toetsen en dat
Grafisch display is verlicht met de achtergrond, WAS is zeer gebruiksvriendelijk op schaduwrijke plaatsen
Vergemakkelijkt, bijvoorbeeld bij metingen onder vrijstaande PV-installaties. Het grote geheugen
Verkort de voorbereiding van documenten na de meting aanzienlijk.
IRM-1: Eenvoud en compacte afmetingen
IRM-1, klein, maar onmisbaar voor het testen van PV-systemen. Door de meting
De zonnestraling en de temperatuur van het paneel en de omgeving levert
De gegevens die nodig zijn om de resultaten om te zetten in STC-condities. Aan
Ingebouwde recorder met een geheugen voor 5000 records maakt het gebruik mogelijk
Van het apparaat als gereedschap in het PV-installatieproces en voor de diagnose van
Problemen met het uitschakelen van de panelen.
Interfaces en software
Meetgegevens van de IRM-1 kunnen via de USB-aansluiting naar een computer worden verzonden
worden. Bovendien beschikt het apparaat over een ingebouwde draadloze Lora-interface
(Long range) voor automatische gegevensuitwisseling met de hoofdafname
– Ook over grote afstanden.
De meetresultaten kunnen van de PVM-1021 naar de computer via de draadloze kabels worden uitgevoerd
Interface Bluetooth worden overgedragen. De opslag van de verzamelde gegevens in
Populaire formaten en hun expressie zorgen voor Sonel Reader. Om een verslag in
Het bereik beveiliging tegen elektrische schokken genereren is het optionele programma Sonel
Rapporten plus toepassen.
De teksten voor dit artikel zijn automatisch vertaald.
De PVM-1021 fotovoltaïsche tester is een compact meetapparaat met een groot aantal
Van meetfuncties. De functies worden met een draaischakelaar geselecteerd. Extra
Parameters worden met toetsen op de behuizing ingesteld. Alle toetsen en dat
Grafisch display is verlicht met de achtergrond, WAS is zeer gebruiksvriendelijk op schaduwrijke plaatsen
Vergemakkelijkt, bijvoorbeeld bij metingen onder vrijstaande PV-installaties. Het grote geheugen
Verkort de voorbereiding van documenten na de meting aanzienlijk.
IRM-1: Eenvoud en compacte afmetingen
IRM-1, klein, maar onmisbaar voor het testen van PV-systemen. Door de meting
De zonnestraling en de temperatuur van het paneel en de omgeving levert
De gegevens die nodig zijn om de resultaten om te zetten in STC-condities. Aan
Ingebouwde recorder met een geheugen voor 5000 records maakt het gebruik mogelijk
Van het apparaat als gereedschap in het PV-installatieproces en voor de diagnose van
Problemen met het uitschakelen van de panelen.
Interfaces en software
Meetgegevens van de IRM-1 kunnen via de USB-aansluiting naar een computer worden verzonden
worden. Bovendien beschikt het apparaat over een ingebouwde draadloze Lora-interface
(Long range) voor automatische gegevensuitwisseling met de hoofdafname
– Ook over grote afstanden.
De meetresultaten kunnen van de PVM-1021 naar de computer via de draadloze kabels worden uitgevoerd
Interface Bluetooth worden overgedragen. De opslag van de verzamelde gegevens in
Populaire formaten en hun expressie zorgen voor Sonel Reader. Om een verslag in
Het bereik beveiliging tegen elektrische schokken genereren is het optionele programma Sonel
Rapporten plus toepassen.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- PVM-1021
- • nullastspanning van een PV-module of moduleketting tot 1000 V DC.
- • Spanning RMS van een AC-netwerk tot 600 V inclusief frequentiemeting.
- • Kortsluitstroom van een PV-module of moduleketting tot 20 A DC.
- • Weerstand van de isolatie van de PV-modules – meetspanning 250, 500 of 1000 V, gelijktijdige meting van twee waarden RISO+ en RISO-.
- • Weerstand van de isolatie van de AC-cirkels – meetspanning 250, 500 of 1000 V.
- • weerstand van de beschermings- en potentiaalweerstanden, meetstroom ±200 mA. Weerstandsmeting met lage stroom, akoestische en visuele signalering.
- • Meting van de arbeidsstroom en wisselstroom (AC) van de PV-modules – allemaal met buitenstangen.
- • Metingen van het vermogen AC/DC.
- • Diodetest met de stroom 200 mA, automatische herkenning van polarisatie. Test van de blokkeerdiodes met de spanning 1000 V DC.
- IRM-1
- • zonnestraling (Irradiation) in W/m2 of BTU/ft2h.
- • Temperatuur van de zonnemodule in °C of °F.
- • Omgevingstemperatuur in °C of °F.
- • Hellingshoek van de modules.
- • Uitlijning van de modules.
