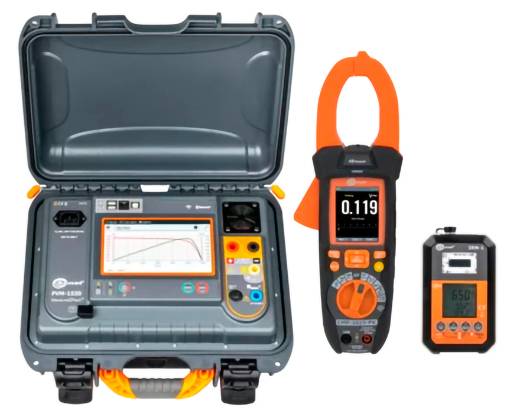

Sonel PVM-1530 PRO Fotovoltaïsche meetset
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 7.252,07 / Stuk)
€ 7.252,07
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Fotovoltaïsche meetset
- Meetfunctie
Spanning
Weerstand
Stroom
Fabrieksstandaard (zonder certificaat)
- Afm.
(l x b x h) 172 x 390 x 308 mm
- Gewicht
8.8 kg
- Meetcategorie
CAT III 1500 V
CAT IV 600 V
- Breedte
390 mm
- Hoogte
308 mm
172 mm
Documenten en downloads
Datablad
Datablad 3763594 Sonel PVM-1530 PRO Fotovoltaïsche meetset
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3763594 Sonel PVM-1530 PRO Fotovoltaïsche meetset
Omschrijving
PVM-1530: Metingen van de cat. 1, I-u-karakteristiek
De PVM-1530 is een baanbrekend meetapparaat voor fotovoltaïsche systemen tot 1500 V met een groot aantal meetfuncties. De selectie gebeurt via een touchscreen. Het scherm is groot, kleurintensief en uitgerust met een sterke achtergrondverlichting, zodat de bediening bij vol zonlicht geen probleem vormt. Een uitgebreide structuuropslag verkort de tijd voor het opstellen van de documentatie na de meting aanzienlijk.
IRM-1: Eenvoud en compacte afmetingen
IRM-1, klein, maar onmisbaar voor het testen van PV-systemen. Door het meten van de zonnestraling en de temperatuur van het paneel en de omgeving, levert het de benodigde gegevens om de resultaten om te zetten in STC-omstandigheden. Een ingebouwde recorder met een geheugen voor 5000 records maakt het gebruik van het apparaat als gereedschap in het PV-installatieproces mogelijk en voor het diagnosticeren van problemen met het uitschakelen van panelen.
Dichtheid en bestendigheid
De meetsystemen zijn ook uitstekend geschikt voor gebruik onder moeilijke omgevingsomstandigheden. De behuizing van de PVM-1530 is robuust en in gesloten toestand dicht, zodat de meter tijdens de meting beschermd is.
Interfaces en software
Meetgegevens van de IRM-1 kunnen via de USB-aansluiting naar een computer worden verzonden. Bovendien beschikt het apparaat over een ingebouwde draadloze Lora-interface (Long Range) voor de automatische uitwisseling van gegevens met de hoofdmeter - ook over grote afstanden.
De meetresultaten kunnen van de PVM-1530 via USB en draadloze interfaces naar de computer worden overgebracht. De verzamelde gegevens worden opgeslagen in de meest gangbare formaten en worden weergegeven met de Sonel Reader. Om een verslag
Door de beveiliging tegen elektrische schokken te creëren, moet het optionele programma Sonel Reports Plus worden gebruikt.
Problemen? ReSYNC!
Het kan voorkomen dat de PVM-1530 zich tijdens de metingen zo ver van de IRM-1 verwijdert dat de communicatie tussen hen wordt onderbroken. Als de metingen worden voortgezet, worden de resultaten na het herstellen van de verbinding automatisch aangevuld met de parameters die ondertussen door de IRM-1 in zijn tijdelijke opslag zijn opgenomen en in STC-condities zijn omgezet.
De teksten voor dit artikel zijn automatisch vertaald.
De PVM-1530 is een baanbrekend meetapparaat voor fotovoltaïsche systemen tot 1500 V met een groot aantal meetfuncties. De selectie gebeurt via een touchscreen. Het scherm is groot, kleurintensief en uitgerust met een sterke achtergrondverlichting, zodat de bediening bij vol zonlicht geen probleem vormt. Een uitgebreide structuuropslag verkort de tijd voor het opstellen van de documentatie na de meting aanzienlijk.
IRM-1: Eenvoud en compacte afmetingen
IRM-1, klein, maar onmisbaar voor het testen van PV-systemen. Door het meten van de zonnestraling en de temperatuur van het paneel en de omgeving, levert het de benodigde gegevens om de resultaten om te zetten in STC-omstandigheden. Een ingebouwde recorder met een geheugen voor 5000 records maakt het gebruik van het apparaat als gereedschap in het PV-installatieproces mogelijk en voor het diagnosticeren van problemen met het uitschakelen van panelen.
Dichtheid en bestendigheid
De meetsystemen zijn ook uitstekend geschikt voor gebruik onder moeilijke omgevingsomstandigheden. De behuizing van de PVM-1530 is robuust en in gesloten toestand dicht, zodat de meter tijdens de meting beschermd is.
Interfaces en software
Meetgegevens van de IRM-1 kunnen via de USB-aansluiting naar een computer worden verzonden. Bovendien beschikt het apparaat over een ingebouwde draadloze Lora-interface (Long Range) voor de automatische uitwisseling van gegevens met de hoofdmeter - ook over grote afstanden.
De meetresultaten kunnen van de PVM-1530 via USB en draadloze interfaces naar de computer worden overgebracht. De verzamelde gegevens worden opgeslagen in de meest gangbare formaten en worden weergegeven met de Sonel Reader. Om een verslag
Door de beveiliging tegen elektrische schokken te creëren, moet het optionele programma Sonel Reports Plus worden gebruikt.
Problemen? ReSYNC!
Het kan voorkomen dat de PVM-1530 zich tijdens de metingen zo ver van de IRM-1 verwijdert dat de communicatie tussen hen wordt onderbroken. Als de metingen worden voortgezet, worden de resultaten na het herstellen van de verbinding automatisch aangevuld met de parameters die ondertussen door de IRM-1 in zijn tijdelijke opslag zijn opgenomen en in STC-condities zijn omgezet.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- PVM-1530
- • maakt metingen van categorie 1 mogelijk volgens de norm en 62446-1.
- • Maakt het mogelijk de I-u-karakteristiek voor categorie 2 te meten volgens de norm en 62446-1 en en 61829.
- • Maakt het mogelijk fotovoltaïsche modules te meten, inclusief bifaziale en hoogefficiënte modules.
- • Mogelijkheid om meetmethoden vast te stellen.
- • Maakt het mogelijk de waarden om te zetten naar STC-condities volgens de norm en IEC 60891 door de
- IRM-1 stralingsmeter en temperatuurmeter.
- • De functie reSYNC – automatische aanvulling van de resultaten met milieuparameters en de conversie ervan naar STC-voorwaarden
- na het terugzetten van de verbinding met de IRM-1.
- • De meegeleverde draadloze interface zorgt voor samenwerking met de IRM-1 meter over lange afstanden.
- • Ingebouwde Bluetooth- en WiFi-module voor communicatie met externe apparaten.
- • Groot gestructureerd geheugen voor alle controles.
- • Groot touchscreen-display voor een goede zichtbaarheid bij fel zonlicht.
- IRM-1
- • meting van instraling en temperatuur.
- • De Lora-interface voor communicatie met een Master-meetapparaat - biedt een groter bereik dan de Bluetooth-
- technologie!
- • Automatische gegevenssynchronisatie met de hoofdatemeter met reSYNC-functie.
- • Geïntegreerd kompas en hellingsensor.
- • Geïntegreerde recorder die
- kan worden gebruikt voor het vastleggen van de zonnestraling voorafgaand aan de installatie van PV-installaties en voor het meten van de opname van bestaande installaties.
- • Groot geheugen voor meetgegevens: 999 cache-geheugencellen en 5000 records beschikbaar (eenmalige opname) die
- ook kunnen worden overschreven (permanente opname).
