StandexMeder Electronics SIL24-1A75-71L Reedrelais 24 V/DC 0.5 A 10 W SIP-7

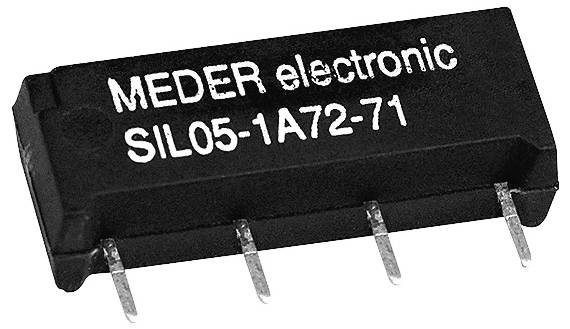

Zwart elektronisch relaismodule gelabeld 'MEDER electronic SIL' met zes metalen pinnen op een witte achtergrond

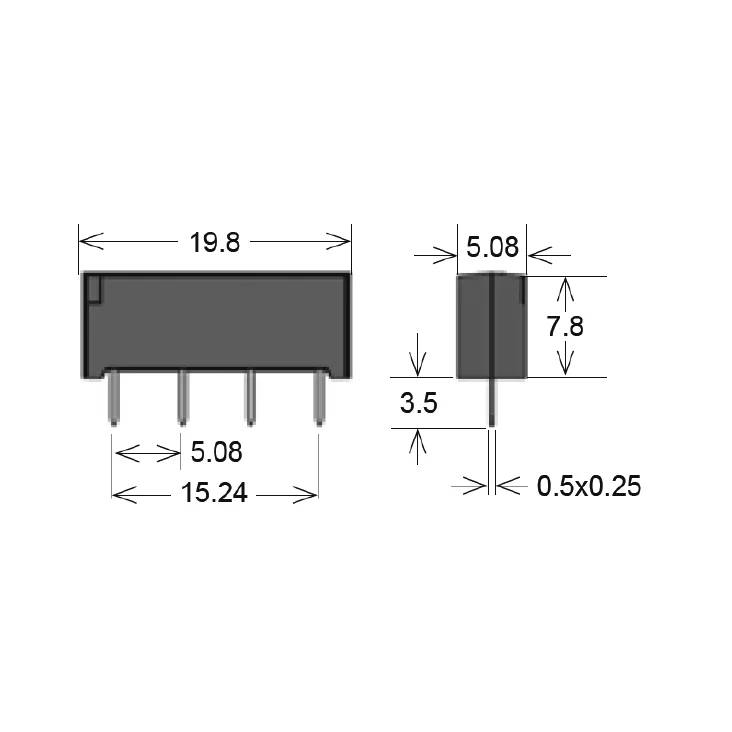

Getekende afbeelding met afmetingen van een 4-pins elektronisch componentpakket, met bovenaanzicht en zijdelings aanzicht met metingen: 19,8 mm breed, 5,08 mm speling, 7,8 mm hoog, 3,5 mm lichaamsdiepte, en 0,5 x 0,25 mm aansluitdraden.
Elektrisch schema gelabeld '71 Formulier 1A' met een contact-/spoelschakeling met aansluitingen 1, 3, 5 en 7 en een diode-optie gemarkeerd met '+'.
1/3
Soortnaam
Reedrelais
Behuizingssoort
SIP-7
Aansluiting
THT
Nominale spanning
24 V/DC
Schakelspanning (max.)
500 V/DC
Datasheet (PDF)
Fabrikantnummer:
Artikelnummer:
Leverbaar di. 10 nov.
100 Stuk(s)
Aantal
Min.: 25
Meervoud: 25
Totaal (€ 12,99 / Stuk)
€ 12,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

Standex Electronics THT Reedrrelais SIP SIL serie SIL SPST-NO SIP/SIL07 24VDC 0,5A 2.000Ohm soldeeraansluiting

  • Dubbel inLine-IC-compatibel relais
  • de spanning van de pomp
  • Fluxmiddeldichte uitvoering
  • Hoge spoelweerstand
  • De teksten voor dit artikel zijn automatisch vertaald.

Extra services en acties

Technische specificaties

  • Contact: SPST-NO
  • Transportstroom (contact): 1 A.
  • Contactweerstand: 200 mOhm
  • Weerstand spoel: 2000 ohm
  • Spoelvermogen: 290 mW
  • Aanspreekspanning spoel: 16.8 V.
  • Afvalspanning spoel: 3.6 V.
  • Responstijd: 0.4 ms
  • Afvaltijd: 0.05 ms
  • Isolatieweerstand: 10 GOhm
  • Trillingsbestendigheid: 20 g
  • Soldeertemperatuur, max.: 260 °C / 5s
Soortnaam

Reedrelais

Type

SIL24-1A75-71L

Behuizingssoort

SIP-7

Aansluiting

THT

Nominale spanning

24 V/DC

Schakelspanning (max.)

500 V/DC

Schakelstroom (max.)

0.5 A

Max. schakelvermogen

10 W

19.8 mm

Breedte

5.1 mm

Hoogte

7.8 mm

Afm.

(l x b x h) 19.8 x 5.1 x 7.8 mm

Conform RoHS

Ja

Bedrijfstemperatuur

-40 tot +100 °C

Gewicht

2.2 g

Documenten en downloads

Datablad

Datablad 3846248 StandexMeder Electronics SIL24-1A75-71L Reedrelais 24 V/DC 0.5 A 10 W SIP-7

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3846248 StandexMeder Electronics SIL24-1A75-71L Reedrelais 24 V/DC 0.5 A 10 W SIP-7
