TAMS Elektronik 51-04157-01 Schaduwstationsbesturing Accessoire voor Hades - railmodule
EAN:
Fabrikantnummer:
Artikelnummer:
7 Stuk(s)
Aantal
Totaal (€ 86,77 / Stuk)
€ 86,77
excl. btw
Gratis verzending*
Slechts 7 Stuk(s) beschikbaar
Highlights & Details

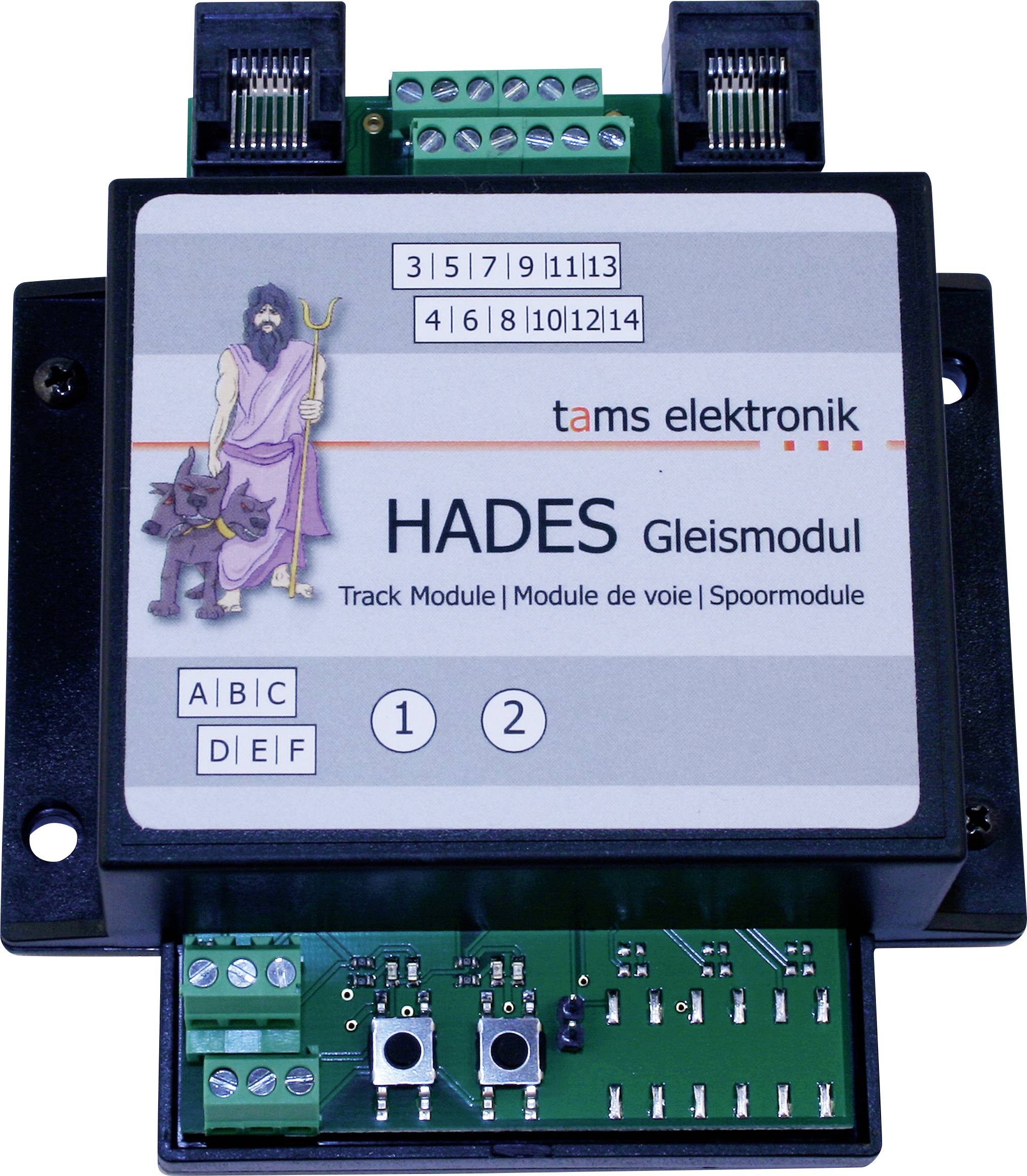

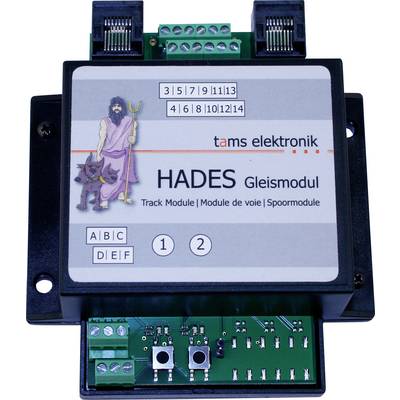

TAMS Elektronik HADES-spoormodule
- Uitbreidingsmodule voor de HADES-schaduwstationsbesturing.
- Voor bewaking en besturing van max. 2 extra stelrails.
- Maximaal aantal extra spoormodules in een ondergrondse baanbesturing: 15.
Technische specificaties
- Voedingsspanning voor de schakeling: 12 - 18 V gelijk- of wisselspanning. Opmerking: HADES levert de stroom voor het schakelen van de inschuifwijken. De voeding moet daarom op de nominale grootte en de type wissel worden afgestemd.
- Stroomvoorziening van het spoor in het schaduwstation: Via de analoge trafo of de digitale schuifspanning
- Max. uitgangsstroom: 3.000 mA per rangeerspoor.
- Extra uitgangen: 2 voor externe LED's voor bezetting, voedingsspanning: 5 V constant
- Extra ingangen: 2 voor externe uitschuifschakelaar, 1 voor externe schakelaar
- Uitlooptijd: 2 tot 20 seconden (instelbaar in stappen van 1 seconde)
- Afmetingen van de printplaat: 74 x 105 mm
- Afmetingen inclusief behuizing: 100 x 112 x 35 mm
- Soortnaam
Schaduwstationsbesturing
- Bijzonderheden
voor Hades - railmodule
- Type model
Accessoire
100 mm
- Breedte
112 mm
- Hoogte
35 mm
- Afm.
(l x b x h) 100 x 112 x 35 mm
- Leeftijd
Vanaf 15 jaar
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3775677 TAMS Elektronik 51-04157-01 Schaduwstationsbesturing Accessoire voor Hades - railmodule
Omschrijving
In het schaduwstation worden binnenkomende treinen automatisch naar het eerste vrije spoor geleid. Is er een rangeerspoor vrij, dan schakelt HADES de bijbehorende wissel. Voor de uiterste uitrijwissel is een kort gedeelte van het rangeerspoor stroomloos geschakeld. Zodra de ingebouwde spoorbezettingsmelder een stroomverbruiker herkent, wordt de uiterste inrijwissel ingesteld en het gedeelte na de uiterste inrijwissel stroomloos geschakeld. De trein stopt, ongeacht of de loc trekt of schuift.
De basismodule bewaakt en regelt de eerste twee rangeersporen. Een extra railmodule bewaakt en regelt nog 2 rangeersporen (max. 15 railmodules aansluitbaar).
Bij een storing knipperen de LED's en het uitrijden van andere treinen wordt geblokkeerd. Is alleen de railspanning uitgevallen, dan gaat het gebruik na het opnieuw inschakelen met de laatste instellingen verder.
· 2 tot 32 rangeersporen
· Oneven aantal rangeersporen mogelijk
· Bedrijfsmodi: "First-in-First-out", willekeurige besturing, handmatige activering via schakelaar
· Verbinding van de module met RJ45 patchkabels
· Blokkeren van het uitrijden via een externe schakelaar op de basismodule
· Max. uitgangsstroom: 3000 mA per rangeerspoor.
De teksten voor dit artikel zijn automatisch vertaald.
De basismodule bewaakt en regelt de eerste twee rangeersporen. Een extra railmodule bewaakt en regelt nog 2 rangeersporen (max. 15 railmodules aansluitbaar).
Bij een storing knipperen de LED's en het uitrijden van andere treinen wordt geblokkeerd. Is alleen de railspanning uitgevallen, dan gaat het gebruik na het opnieuw inschakelen met de laatste instellingen verder.
· 2 tot 32 rangeersporen
· Oneven aantal rangeersporen mogelijk
· Bedrijfsmodi: "First-in-First-out", willekeurige besturing, handmatige activering via schakelaar
· Verbinding van de module met RJ45 patchkabels
· Blokkeren van het uitrijden via een externe schakelaar op de basismodule
· Max. uitgangsstroom: 3000 mA per rangeerspoor.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 1 HADES-spoormodule, uitvoering: Kant-en-klaar apparaat in behuizing
- 1 jumper
- 1 patchkabel met RJ-45-aansluitingen (lengte: 0,5 m)
Opmerkingen
Opmerkingen
HADES levert de stroom voor het schakelen van de inschuifweken. De voeding moet daarom op de nominale grootte en de type wissel worden afgestemd.
Voor analoge modelspoorinstallaties (DC en AC).
Voor digitale modelspoorinstallaties.
