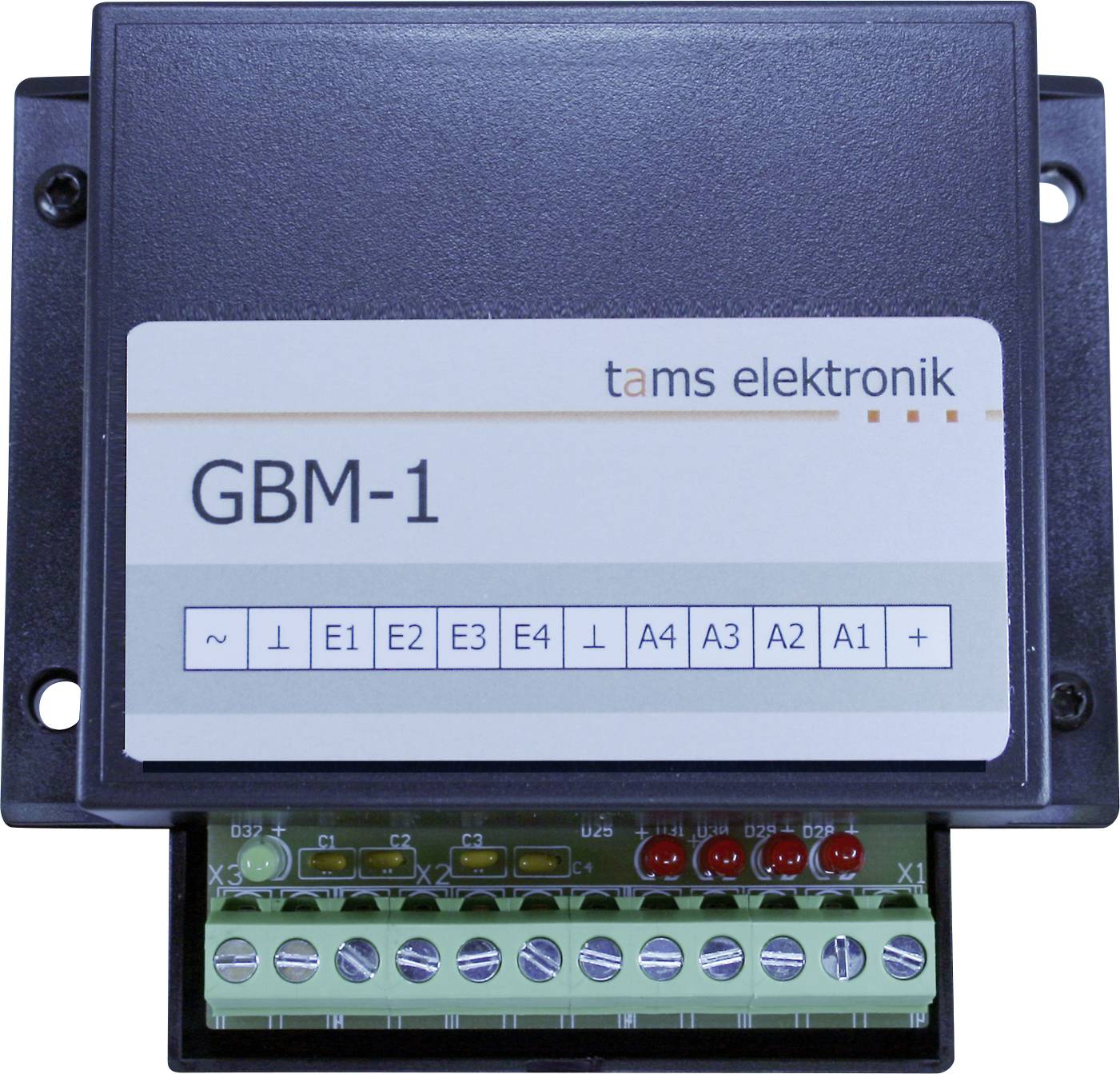

TAMS Elektronik 52-01017-01 Baanvakbezetmelder Accessoire
EAN:
Fabrikantnummer:
Artikelnummer:
7 Stuk(s)
Aantal
Totaal (€ 42,97 / Stuk)
€ 42,97
excl. btw
Slechts 7 Stuk(s) beschikbaar
Highlights & Details
TAMS Elektronik-railbestellmelder GBM-1
- Geoptimaliseerd voor gebruik in analoge installaties
- Directe aansluiting van verbruikers tot 500 mA
Technische specificaties
- Aantal bewaakte baanvakken: 4
- Beoordeling van de bezettingmeldingen: Ten opzichte van massa van de ondergeschikte componenten
- In- en uitgangen:
- - 4 ingangen voor de aansluiting van de bewaakte baanvakken
- - 4 uitgangen voor de aansluiting van externe displayLED's of lamp, achtergestelde schakelingen of de ingangen van digitale backdetectors
- Voedingsspanning: 12 - 18 V gelijk- of wisselspanning. LET OP! De GBM-1 mag niet worden gevoed via trafos of digitale boosters die rijstroom leveren.
- Max. stroom per module: 1.200 mA
- Max. stroom per uitgang: 500 mA
- max. Totale stroom van de uitgangen: 2.000 mA
- Gevoeligheid: min. 0,1 A (instelbaar)
- Afmetingen van de printplaat: 72 x 82 mm
- Afmetingen inclusief behuizing: 100 x 90 x 35 mm
- Soortnaam
Baanvakbezetmelder
- Type model
Accessoire
- Uitgangsstroom
500 mA
100 mm
- Breedte
90 mm
- Hoogte
35 mm
- Afm.
(l x b x h) 100 x 90 x 35 mm
- Leeftijd
Vanaf 15 jaar
- UKCA
Ja
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3775680 TAMS Elektronik 52-01017-01 Baanvakbezetmelder Accessoire
Omschrijving
Gebruik in analoge gelijk- of wisselstroom-installaties
- Hoge gevoeligheid (1 mA). In gelijkstroomsystemen herkent de GBM-1 ook voertuigen waarvan de assen met weerstandslak zijn bekleed en die anders geen stroom verbruiken.
- De detectie van voertuigen, ongeacht de rijrichting waarmee zij in een baanvak rijden (in analoge gelijkstroomsystemen);
- Vier uitgangen met elk 500 mA voor de directe aansluiting van veel verbruikers
Toepassingsmogelijkheden:
- Visualisatie van de bezette baanvakken op geïntegreerde LED'S en optioneel op externe LED's of lampentjes (bijv. in een bedieningspaneel)
- Directe aansluiting van downstreamverbruikers (tot 500 mA), die afhankelijk van de bezettingsgraad van de baanvakken in- en uitgeschakeld moeten worden
- Onderdeel van een automatische besturing, bijv. een blokkassetbesturing
Gebruik in digitale installaties
- Aansluiting van digitale feedbackmodules (bijv. s88-feedbackmodules), die tegen massa schakelen, mogelijk
- LET OP! Vanwege de hoge gevoeligheid van het GBM-1 kunnen storende spanningen uit het digitale systeem echter leiden tot onjuiste meldingen.
- Beter geschikt voor gebruik in digitale installaties: GBM-8.2-detectoren voor het gebruik van spoorstaafinstallaties.
De teksten voor dit artikel zijn automatisch vertaald.
- Hoge gevoeligheid (1 mA). In gelijkstroomsystemen herkent de GBM-1 ook voertuigen waarvan de assen met weerstandslak zijn bekleed en die anders geen stroom verbruiken.
- De detectie van voertuigen, ongeacht de rijrichting waarmee zij in een baanvak rijden (in analoge gelijkstroomsystemen);
- Vier uitgangen met elk 500 mA voor de directe aansluiting van veel verbruikers
Toepassingsmogelijkheden:
- Visualisatie van de bezette baanvakken op geïntegreerde LED'S en optioneel op externe LED's of lampentjes (bijv. in een bedieningspaneel)
- Directe aansluiting van downstreamverbruikers (tot 500 mA), die afhankelijk van de bezettingsgraad van de baanvakken in- en uitgeschakeld moeten worden
- Onderdeel van een automatische besturing, bijv. een blokkassetbesturing
Gebruik in digitale installaties
- Aansluiting van digitale feedbackmodules (bijv. s88-feedbackmodules), die tegen massa schakelen, mogelijk
- LET OP! Vanwege de hoge gevoeligheid van het GBM-1 kunnen storende spanningen uit het digitale systeem echter leiden tot onjuiste meldingen.
- Beter geschikt voor gebruik in digitale installaties: GBM-8.2-detectoren voor het gebruik van spoorstaafinstallaties.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- 1 spoor-bezetmelder GBM-1, uitvoering: Kant-en-klaar apparaat in behuizing
