Telegärtner 100023321 100023321 BNC-connector Stekker, recht 50 Ω 1 stuk(s) kopen ? Conrad Electronic

Een metalen BNC-connector met een gescheiden behuizingselement.

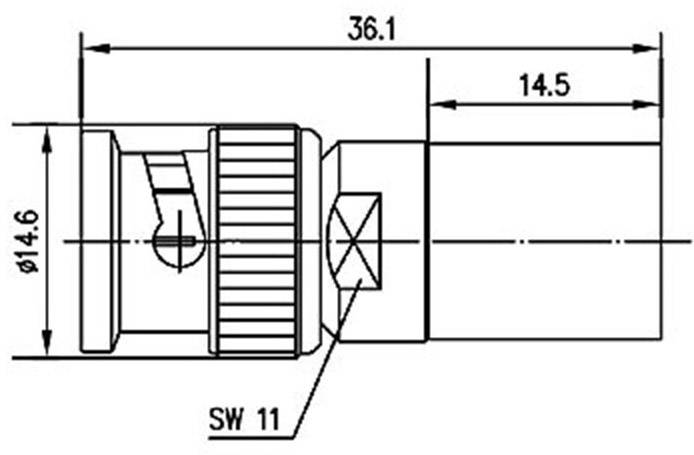

Technische tekening van een stekkerverbinding met maatvoering: lengte 36,1 mm, diameter 14,6 mm, sleutelwijdte (SW) 11 mm.

1/2

Kabelgroep

LMR 400

Soortnaam

BNC-connector

Bouwtype

Stekker, recht

Impedantie

50 Ω

Aansluiting

Crimpen

Datasheet (PDF)

Leverbaar di. 22 sep.

58 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 13,21 / Stuk)

€ 13,21

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

BNC-aansluitstekker

De termen 'stekker' en 'bus' zijn op altijd basis van de vorm van de elektrische geleider gedefinieerd, niet op de vorm van de behuizing.

Extra services en acties

Informatie over

Kabelconfectie

Technische specificaties

Kabelgroep: LMR 400

Soortnaam: BNC-connector

Bouwtype: Stekker, recht

Impedantie: 50 Ω

Aansluiting: Crimpen

Inhoud: 1 stuk(s)

Kabel-Ø: 10.30 mm

Materiaal (behuizing): Messing, vernikkeld

Fabrikantnr.: 100023321

Isolatieweerstand: ≥ 5 GΩ

Isolatiemateriaal: PTFE

Contactmateriaal: Messing

Conform RoHS: Ja

Temperatuurbereik: -40 - +155 °C

Type: 100023321

Soort sluiting: Bajonet

Documenten en downloads

Datablad

Datablad 1090845 Telegärtner 100023321 100023321 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1090845 Telegärtner 100023321 100023321 BNC-connector Stekker, recht 50 Ω 1 stuk(s)

Omschrijving

De serie BNC omvat de meest gebruikte coaxiale stekkerverbindingen, die tot een frequentie van 4 GHz worden gebruikt. Zij beschikken over een bajonetsluiting en worden in de uitvoeringen met 50 Ω en 75 Ω golfweerstand aangeboden. Er zijn connectorvarianten voor flexibele, semi-flex-kabels en semi-rigide-kabels. De printplaatconnectoren uit de serie BNC zijn als soldeer- of inperstypen verkrijgbaar. Kabels worden afhankelijk van de uitvoering door krimpen, klemmen of solderen aangesloten. De connectoren uit de serie BNC worden voor signaal-, data- en video-overdracht gebruikt.
