Uni-T MSO2104X Digitale oscilloscoop 100 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stuk(s)

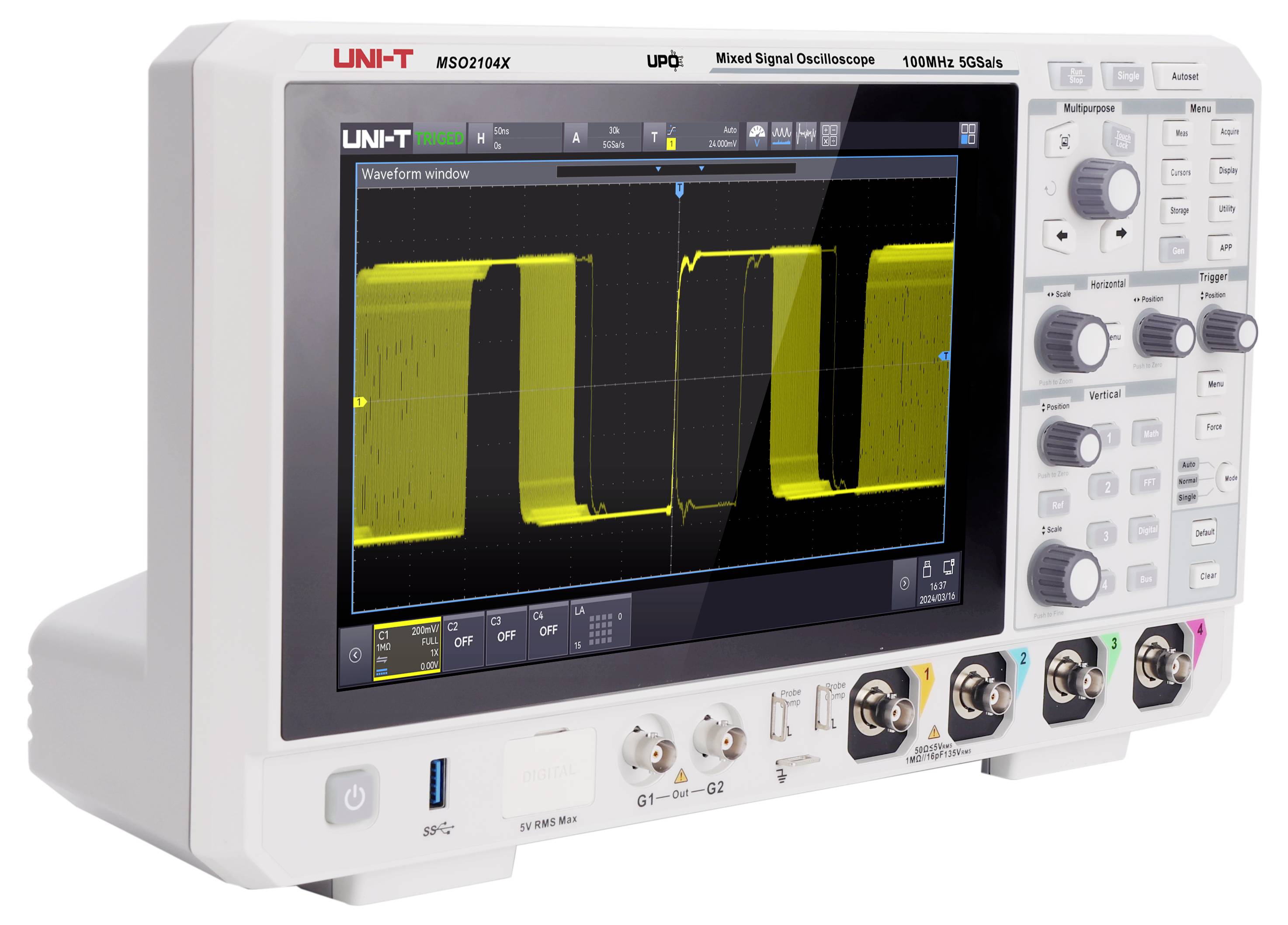

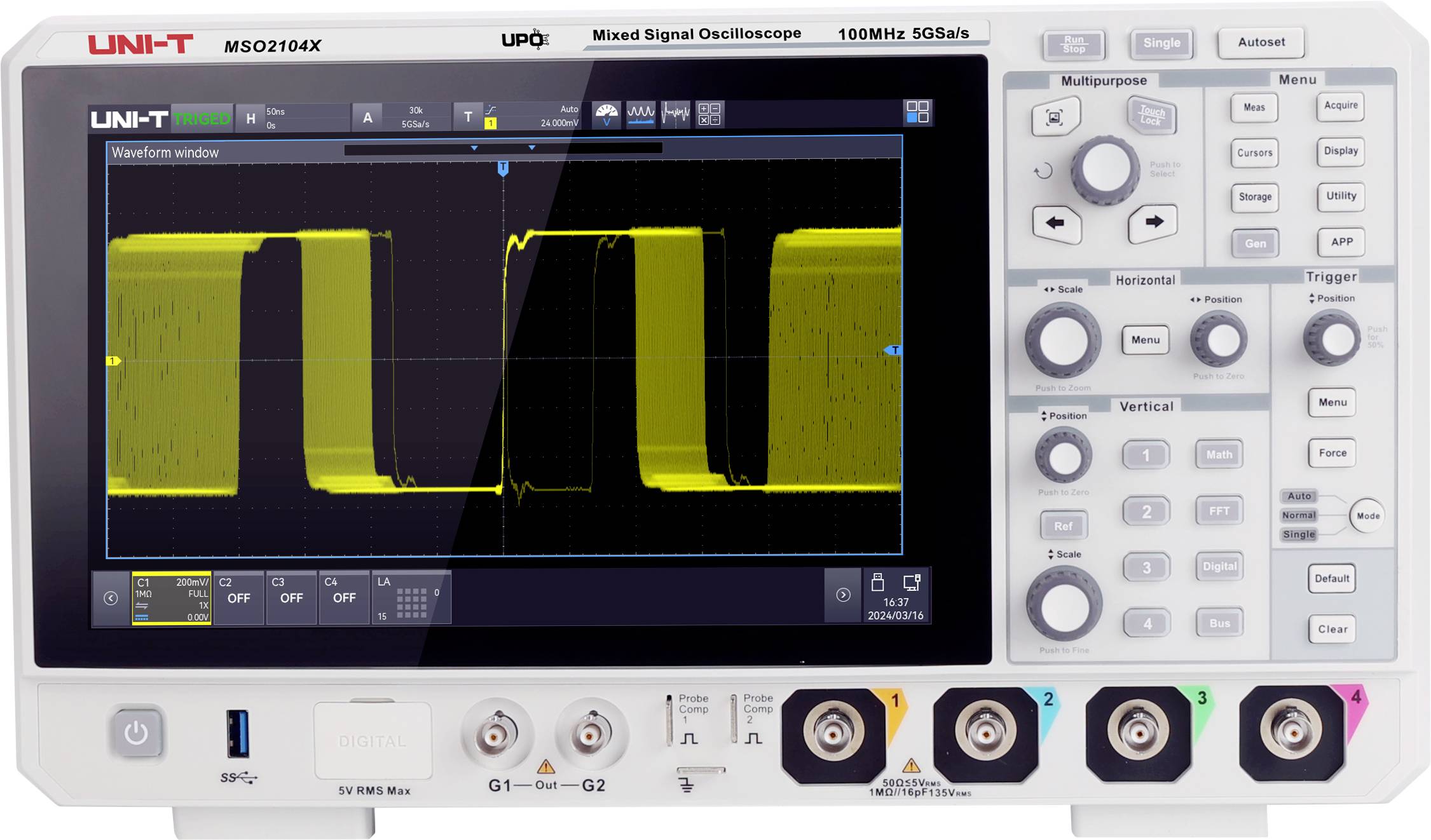

Een digitaal oscilloscoop vertoont een gele rechthoekgolfvorm op het display. Rechts bevinden zich instelknoppen en -toetsen.

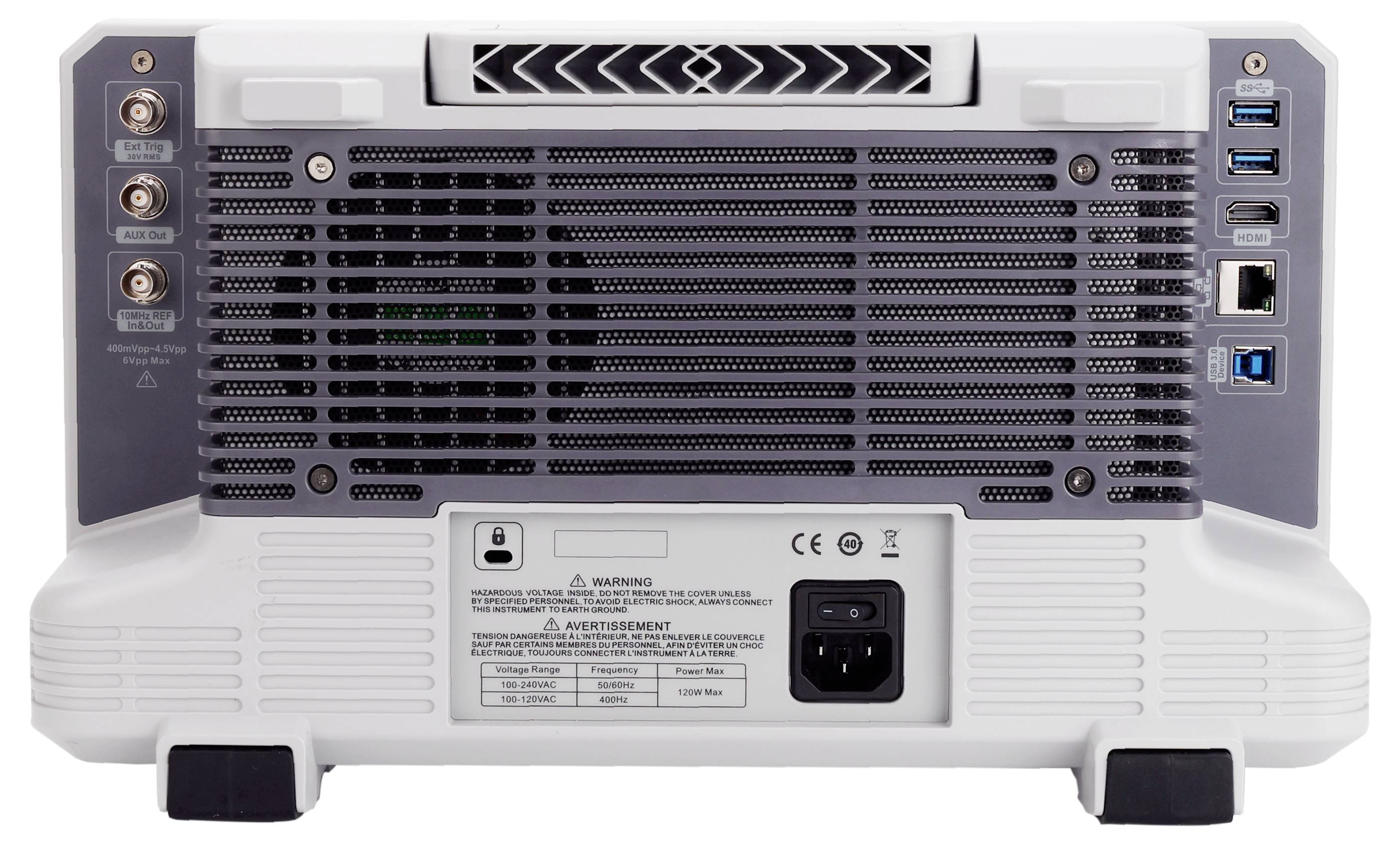

'Achterkant van een projector met aansluitingen: HDMI, USB, Ethernet, stroomaansluiting en ventilatierooster.'
Een digitaal oscilloscoop toont een rechthoekig signaal met gele golfvormen op het scherm. Het heeft veel draaiknoppen en aansluitingen.

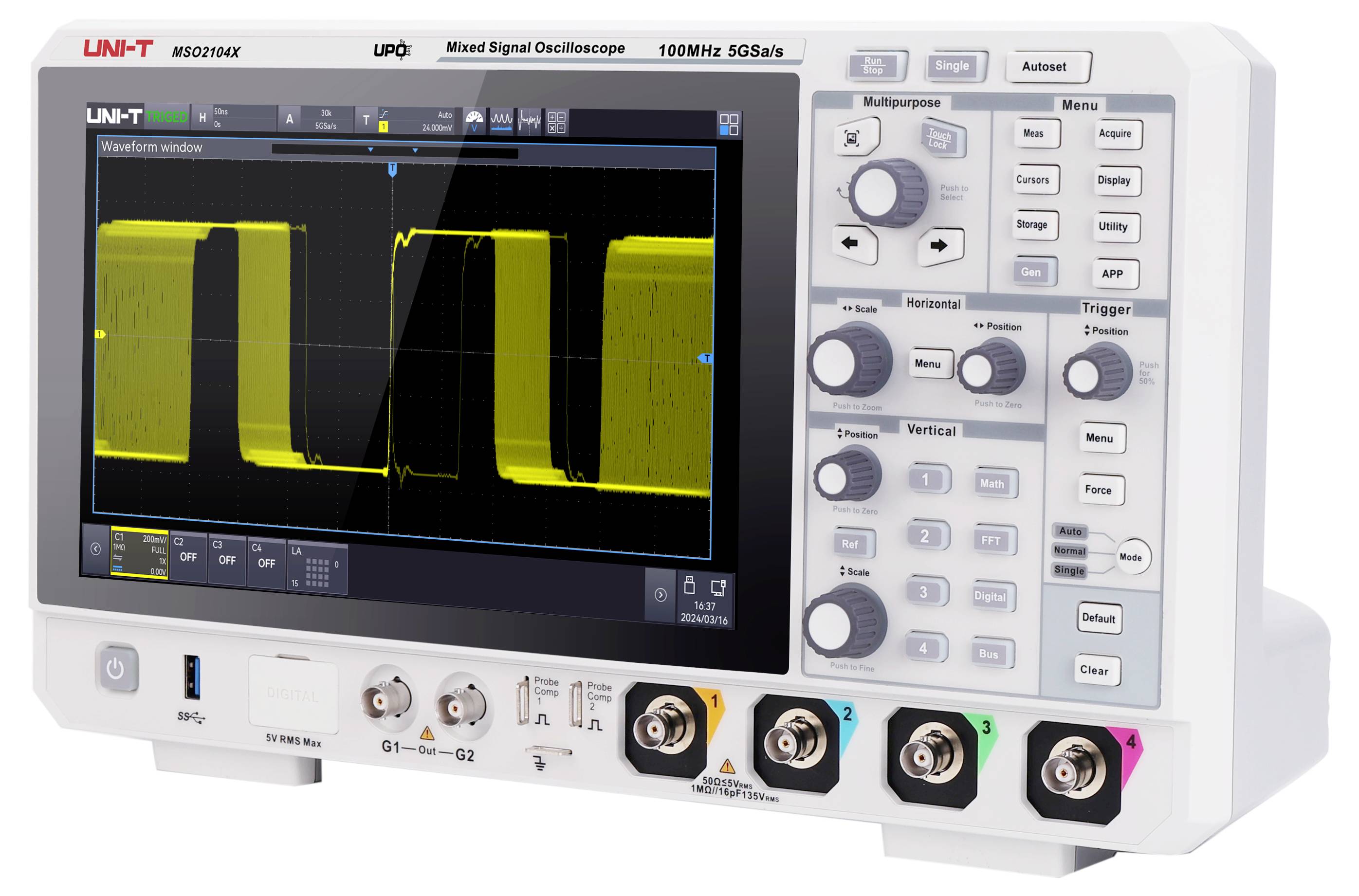

Een oscilloscoop toont een rechthoekig geel signaal op het display. Bedieningsknoppen en aansluitingen bevinden zich rechts en onderaan.
1/4
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Juridisch probleem melden

Highlights & Details

UNI-T MSO2104X digitale oscilloscoop 100 MHz 4+16-kanaals MSO ready 5 GSa/s 100 Mpts 10,1" capacitief touchscreen digitaal geheugen (DSO)

  • 100 MHz
  • Aantal analoge ingangen (max.): 4

Technische specificaties

Soortnaam

Digitale oscilloscoop

Bandbreedte

100 MHz

Samplingrate/kanaal

5 GSa/s

Beeldschermgrootte

10.1 inch

Bijzonderheden

Mixed-signal (MSO)

Aantal analoge ingangen (max.)

4

Fabrieksstandaard (zonder certificaat)

Aantal digitale ingangen (max.)

16

Geheugendiepte/kanaal

100 Mpts

Type

MSO2104X

Documenten en downloads

Datablad

Datablad 3399984 Uni-T MSO2104X Digitale oscilloscoop 100 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3399984 Uni-T MSO2104X Digitale oscilloscoop 100 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie 3399984 Uni-T MSO2104X Digitale oscilloscoop 100 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie 3399984 Uni-T MSO2104X Digitale oscilloscoop 100 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stuk(s)

Omschrijving

De UNI-T MSO2104X is een compacte mixed-signal-oscilloscoop met een bandbreedte van maximaal 100 MHz, een aftastfrequentie van 5 GSa/s en een geheugendiepte van 100 Mpts, die prestaties en kostenefficiëntie combineert. Dankzij Ultra fosfor 3.0 bereikt het een golfvormdetectiesnelheid van 2.000.000 wfms/s, wat was bedoeld om zeldzame afwijkingen nauwkeurig te kunnen herkennen. Het ondersteunt 9 trigger-modi en 9 seriële bus-decoderingen en krachtige analysefuncties zoals spectrumanalyse, vermogensanalyse, histogram, golfvormregistratie en goed/slecht-tests.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

  • - 9-in-1 geïntegreerde oscilloscoop: Oscilloscoop, logische analysator, functie-/arbitraire signaalgenerator, spectrumanalyzer, protocolanalysator, Vermogensanalysator, Bode-diagram-analysator, hoogprecisie-frequentiemeter, digitale spanningsmeter
  • - Ultra fosfor 3.0: 8-kanaals parallelle grafische mapping, tot 20 Gbps verwerking, 2.000.000 wfms/s detectiesnelheid, tot 1 μs Dead Time
  • - 54 soorten metingen: Automatische spannings-, frequentie- en fasemetingen, geavanceerde statistische functies, trendgrafieken
  • Protocol-decodering & trigger: Ondersteuning voor 9 protocollen (UART, I2C, SPI, CAN, I2S), real-time decodering van 200 M gegevens, gelijktijdige vier-buse-analyse
  • - Spectrumanalyzer: 4 M-punt-FFT, waterval-grafieken, automatische markeermetingen, gelijktijdige 4-kanaals FFT-berekening
  • Vermogensanalyse 6+: PSRR-analyse, harmonische herkenning, inschakelstroomanalyse, 12 extra prestatietests voor systeemstabiliteit en energie-efficiëntie

Omvang van de levering

  • - MSO2104X (100 MHz, 5 GSa/s, 4 kanalen) x 1
  • - Netsnoer x 1
  • - USB-kabel x 1
  • - Passieve meetkoppen (100 MHz) x4
  • - BNC-BNC-doorgangskabel × 1
  • - BNC-krokodilklemkabel (rood en zwart) × 1
  • - Passieve meetkoppen × 4
  • - Kalibratiecertificaat x 1
  • - Meertalige veiligheidsinstructies x 1
  • - Beknopte handleiding x 1

Opmerkingen

Andere modellen
- MSO2304X: 300 MHz bandbreedte, 4 analoge kanalen, 5 GSa/s aftastfrequentie, 100 Mpts geheugen, 2.000.000 wfms/s golfvormregistratie, 16 digitale kanalen, met optionele 50 MHz dual-dual-channel generator.
- MSO2204X: 200 MHz bandbreedte, 4 analoge kanalen, 5 GSa/s sampling rate, 100 Mpts geheugen, 2.000.000 wfms/s golfvormdetectie, 16 digitale kanalen, met optionele 50 MHz dual-dual-channel generator.
Opties
- MSO2000X-BW1MT3M: 100 MHz upgrade naar 300 MHz bandwidth
- MSO2000X-BW1MT2M: 100 MHz upgrade naar 200 MHz bandwidth
- MSO2000X-AWG: Dual dual 50 MHz arbitraire Waveform generator
Option (incl. Bode Plot) -
MSO2000X-PWR: Power Power Analysis Option
- MSO2000X-BND: All serial Serial 2000-DSO2000-SOX-SOX: SOX-SOX-SOX-SOX-SOX: SOX-SOX-SOX-SOX-SOX-SOX-SOX: SOX-SOX-SOX-SOX-SOX-SOX-SOX-SOX-SOX-SOX-SOX-SOX-SOX: SOX-SOX-SOX-SOX-SOX-BW1MT3M: SOX-BW1MT3M: SOX-BW1MSO2000X-BW1MT3M: SO2000X-BW1MSOX-BW1MT3M: audio Serial Bus trigger and Analysis Option
- MSO2000X-AUTO: Automotive Serial Bus trigger and Decode Option (inclusief CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO2000X-CAN: Automotive Serial Bus trigger and Analysis
Option (CAN) - MSO2000X-CANFD: Automotive Serial Bus trigger and Analysis Option (CAN-FD)
- MSO2000X-LIN: Automotive Serial Bus trigger and Analysis Option (LIN)
- MSO2000X-Flex: Automotive Serial Bus trigger and Analysis Option (FlexRay)
- MSO2000X-SENT: Automotive sensor Bus trigger and Analysis Option (SENT)

Accessoires

(*Alle prijzen zijn excl. btw.)

De noodzakelijke accessoires zijn nodig om het artikel te gebruiken zoals beschreven
