Uni-T MSO2204X Digitale oscilloscoop 200 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stuk(s)

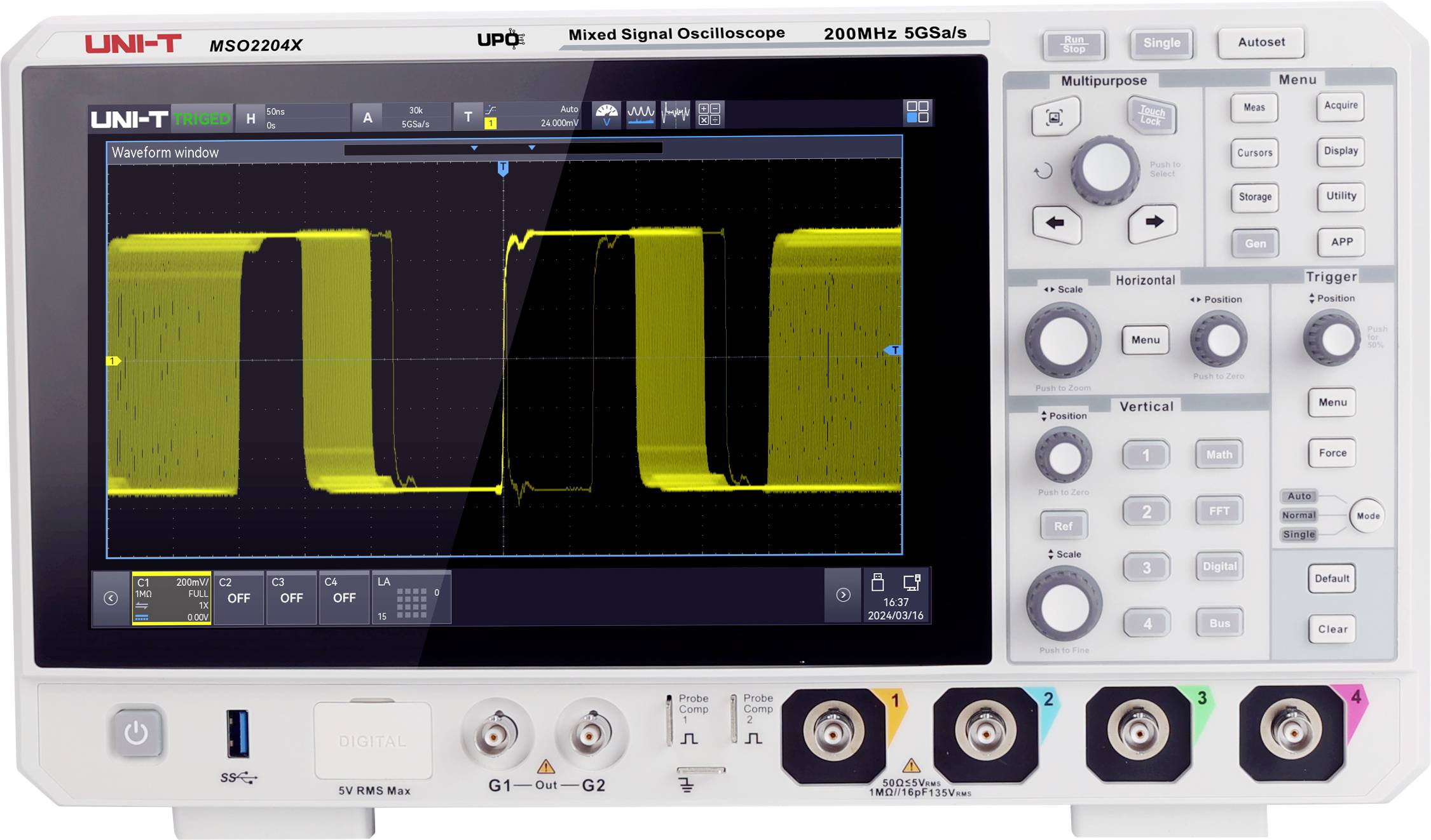

Oscilloscoop met digitale weergave, toont een gele golfvorm op een zwarte achtergrond. Knoppen en aansluitingen zichtbaar.

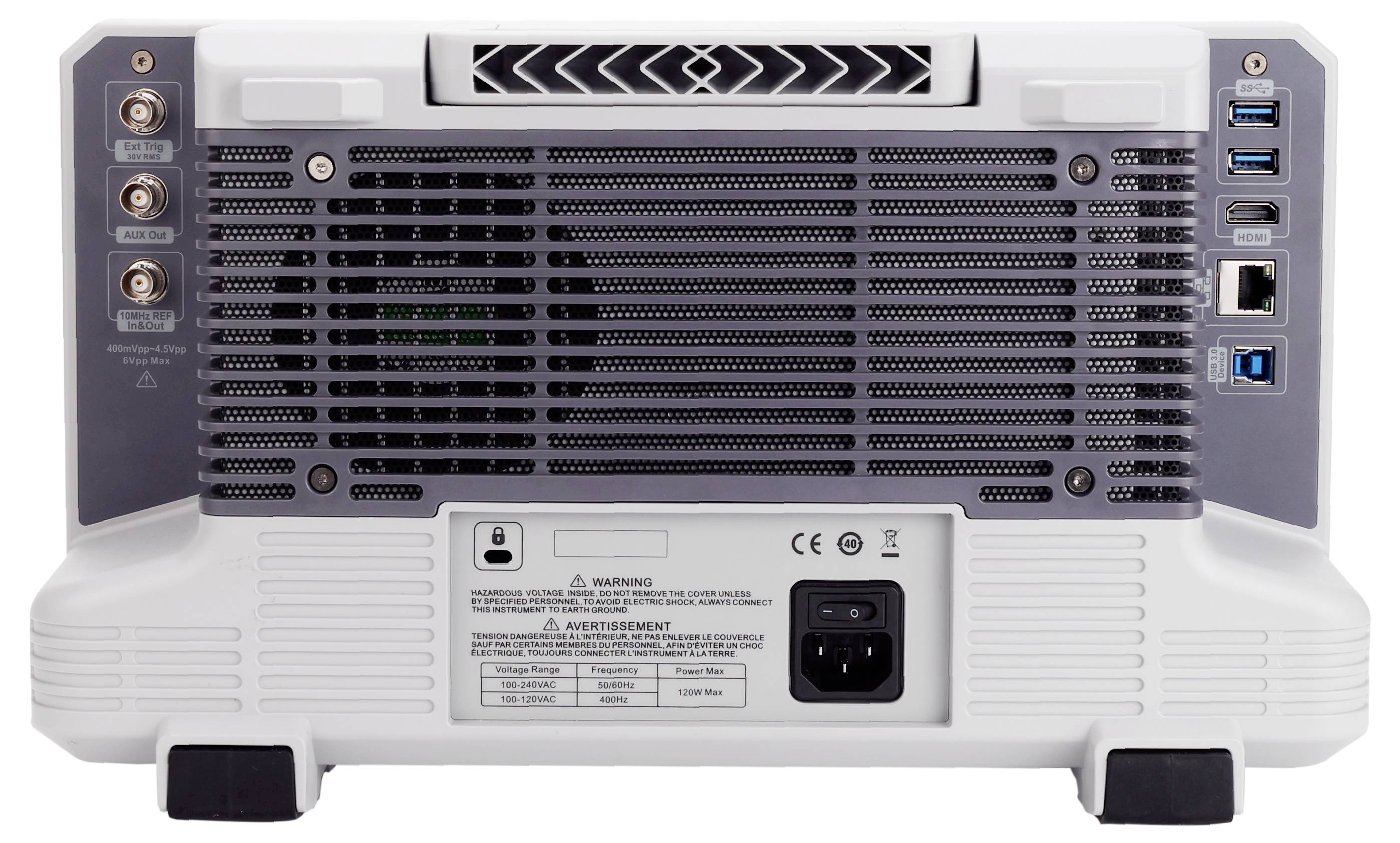

Achterkant van een elektronisch apparaat met verluchtingsrooster, aansluitingen en stroomaansluiting; tekstwaarschuwingen en specificaties zijn zichtbaar.

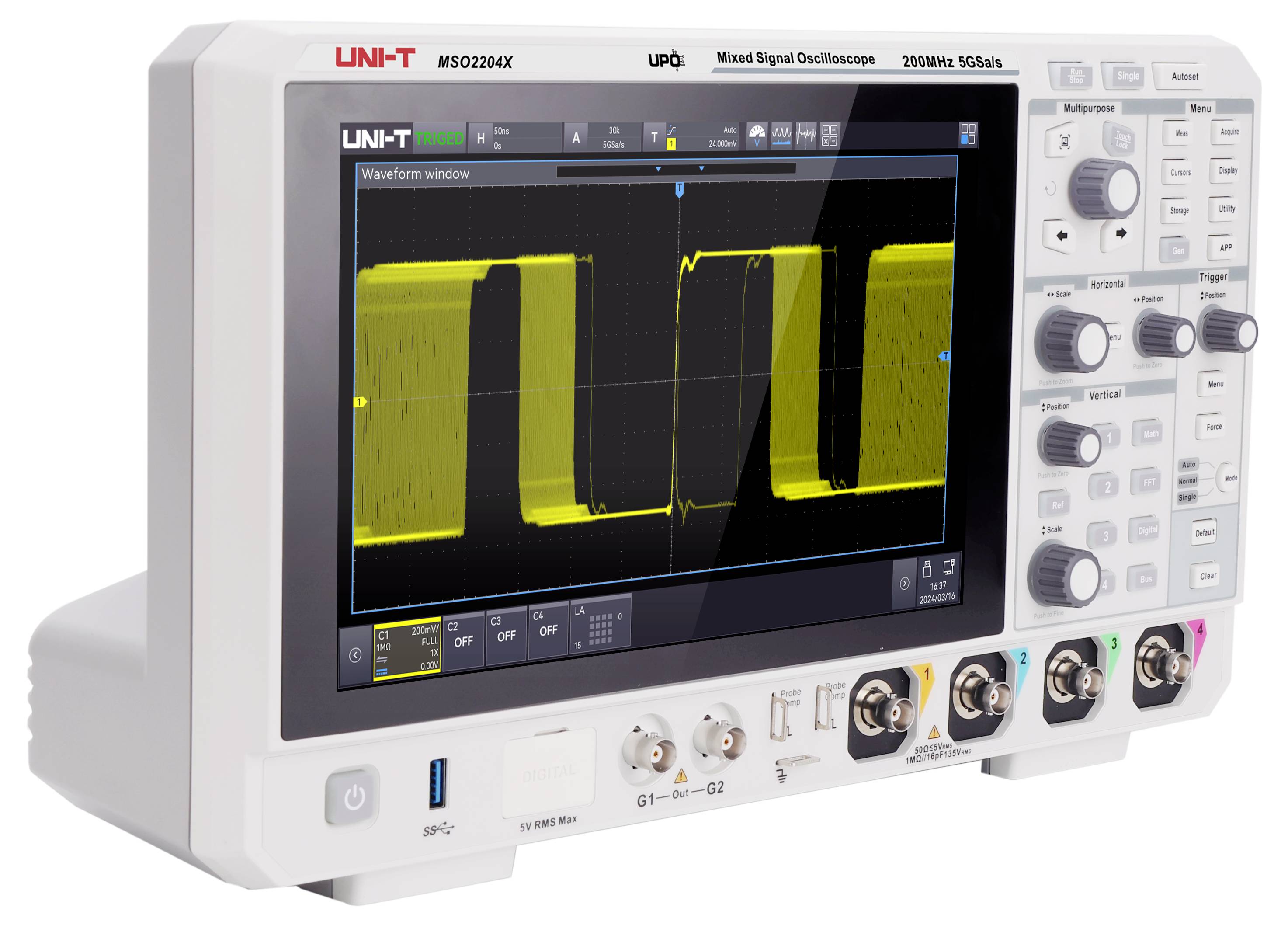

Een digitale oscilloscoop toont gele golfvormen op een scherm. Bedieningselementen en aansluitingen bevinden zich aan de rechterkant.

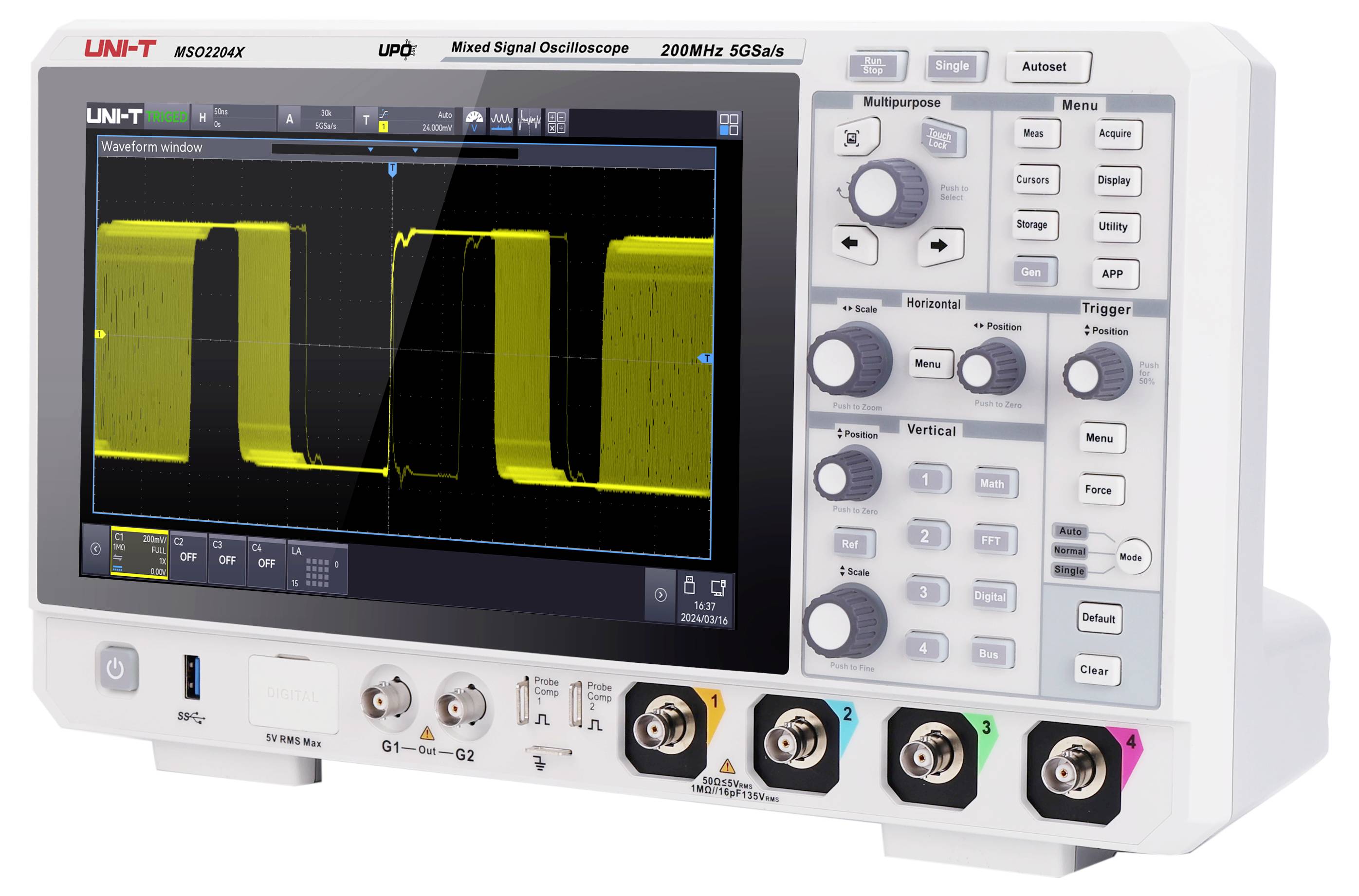

Een gemengd signaal-oscilloscoop met een scherm toont een golfvormdiagram. Bedieningspaneel met meerdere knoppen en aansluitingen zichtbaar.
1/4
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Juridisch probleem melden

Highlights & Details

UNI-T MSO2204X digitale oscilloscoop 200 MHz 4+16-kanaals MSO ready 5 GSa/s 100 Mpts10,1" capacitief touchscreen digitaal geheugen (DSO)

  • 200 MHz
  • Aantal analoge ingangen (max.): 4

Technische specificaties

Soortnaam

Digitale oscilloscoop

Bandbreedte

200 MHz

Samplingrate/kanaal

5 GSa/s

Beeldschermgrootte

10.1 inch

Bijzonderheden

Mixed-signal (MSO)

Aantal analoge ingangen (max.)

4

Fabrieksstandaard (zonder certificaat)

Aantal digitale ingangen (max.)

16

Geheugendiepte/kanaal

100 Mpts

Type

MSO2204X

Documenten en downloads

Datablad

Datablad 3399983 Uni-T MSO2204X Digitale oscilloscoop 200 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3399983 Uni-T MSO2204X Digitale oscilloscoop 200 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie 3399983 Uni-T MSO2204X Digitale oscilloscoop 200 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie 3399983 Uni-T MSO2204X Digitale oscilloscoop 200 MHz 5 GSa/s 100 Mpts Mixed-signal (MSO) 1 stuk(s)

Omschrijving

De UNI-T MSO2204X is een compacte mixed-signal-oscilloscoop met een bandbreedte van maximaal 200 MHz, een aftastfrequentie van 5 GSa/s en een geheugendiepte van 100 Mpts, die prestaties en kostenefficiëntie combineert. Dankzij Ultra fosfor 3.0 bereikt het een golfvormdetectiesnelheid van 2.000.000 wfms/s, wat was bedoeld om zeldzame afwijkingen nauwkeurig te kunnen herkennen. Het ondersteunt 9 trigger-modi en 9 seriële bus-decoderingen en krachtige analysefuncties zoals spectrumanalyse, vermogensanalyse, histogram, golfvormregistratie en goed/slecht-tests.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

  • - 9-in-1 geïntegreerde oscilloscoop: Oscilloscoop, logische analysator, functie-/arbitraire signaalgenerator, spectrumanalyzer, protocolanalysator, Vermogensanalysator, Bode-diagram-analysator, hoogprecisie-frequentiemeter, digitale spanningsmeter
  • - Ultra fosfor 3.0: 8-kanaals parallelle grafische mapping, tot 20 Gbps verwerking, 2.000.000 wfms/s detectiesnelheid, tot 1 μs Dead Time
  • - 54 soorten metingen: Automatische spannings-, frequentie- en fasemetingen, geavanceerde statistische functies, trendgrafieken
  • Protocol-decodering & trigger: Ondersteuning voor 9 protocollen (UART, I2C, SPI, CAN, I2S), real-time decodering van 200 M gegevens, gelijktijdige vier-buse-analyse
  • - Spectrumanalyzer: 4 M-punt-FFT, waterval-grafieken, automatische markeermetingen, gelijktijdige 4-kanaals FFT-berekening
  • Vermogensanalyse 6+: PSRR-analyse, harmonische herkenning, inschakelstroomanalyse, 12 extra prestatietests voor systeemstabiliteit en energie-efficiëntie

Omvang van de levering

  • - MSO2204X (200 MHz, 5 GSa/s, 4 kanalen) x 1
  • - Netsnoer x 1
  • - USB-kabel x 1
  • - Passieve meetkoppen (200 MHz) x4
  • - BNC-BNC-doorgangskabel × 1
  • - BNC-krokodilklemkabel (rood en zwart) × 1
  • - Passieve meetkoppen × 4
  • - Kalibratiecertificaat x 1
  • - Meertalige veiligheidsinstructies x 1
  • - Beknopte handleiding x 1

Opmerkingen

Andere modellen
- MSO2304X: 300 MHz bandbreedte, 4 analoge kanalen, 5 GSa/s aftastfrequentie, 100 Mpts geheugen, 2.000.000 wfms/s golfvormregistratie, 16 digitale kanalen, met optionele 50 MHz dual-dual-channel generator.
- MSO2104X: 100 MHz bandbreedte, 4 analoge kanalen, 5 GSa/s sampling rate, 100 Mpts geheugen, 2.000.000 wfms/s golfvormdetectie, 16 digitale kanalen, met optionele 50 MHz dual-dual-channel generator.
Opties
- MSO2000X-BW2MT3M: 200MHz upgrade naar 300MHz bandwidth
- MSO2000X-AWG: dual 50 MHz arbitraire Waveform generator Option (incl. Bode plot)
-
MSO2000X-PWR: Power Power Analysis Option - MSO2000X-BND: All
serial bus trigger and decode Options (incl. MSO2000X-AUTO: bundle and MSO2000X-
AUDIOANALYSE) - SO2000X-AUDIOSERIAL AUDIO Serial Bus Trigger and SO2000X-SOX-SOX-SOX-SOX-SOX-SOX-SOX: Automotive Serial Bus trigger en decode optie (inclusief CAN, CAN-FD, LIN, Flex ray, SENT)
- MSO2000X-CAN: Automotive Serial Bus
trigger en analyse optie (CAN) - MSO2000X-CANFD: Automotive Serial Bus trigger and Analysis optie (CAN-FD)
-
MSO2000X-LIN: Automotive Serial Bus trigger and Analysis optie (LIN) - MSO2000X-FLEX: Automotive Serial Bus trigger and Analysis Option (FlexRay)
- MSO2000X-SENT: Automotive sensor Bus trigger and Analysis Option (SENT)
