Name: Uni-T UTG4122A Functiegenerator 1 µHz - 120 MHz 2-kanaals Arbitrair
Brand: Uni-T
SKU: 3757390
Availability: BackOrder

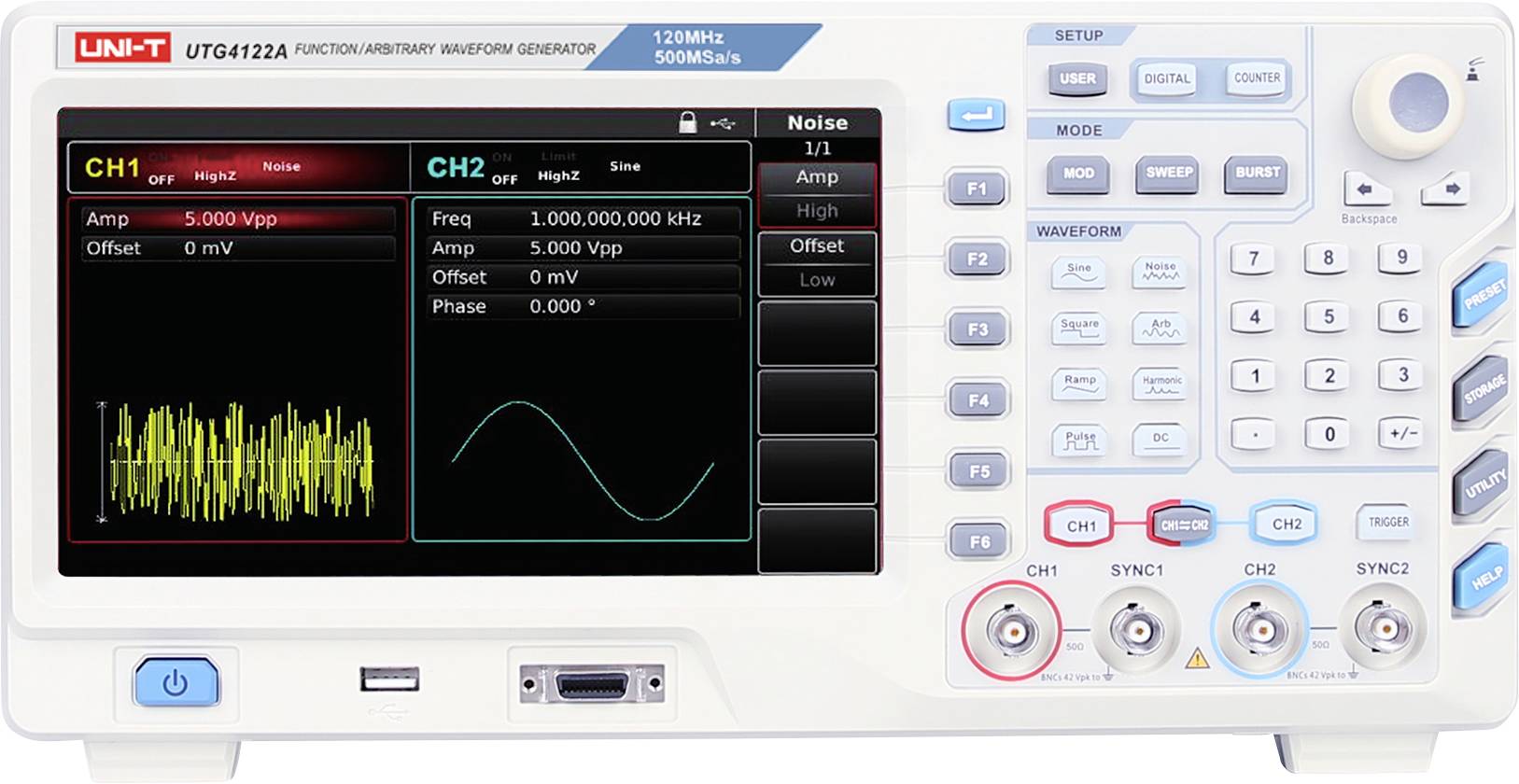

Voorkant van een UNI-T golfvormagenerator met CH1 en CH2 instellingen op het display, met toetsenbord, functieknoppen en uitgangsconnectoren aan de rechterkant en onderkant.

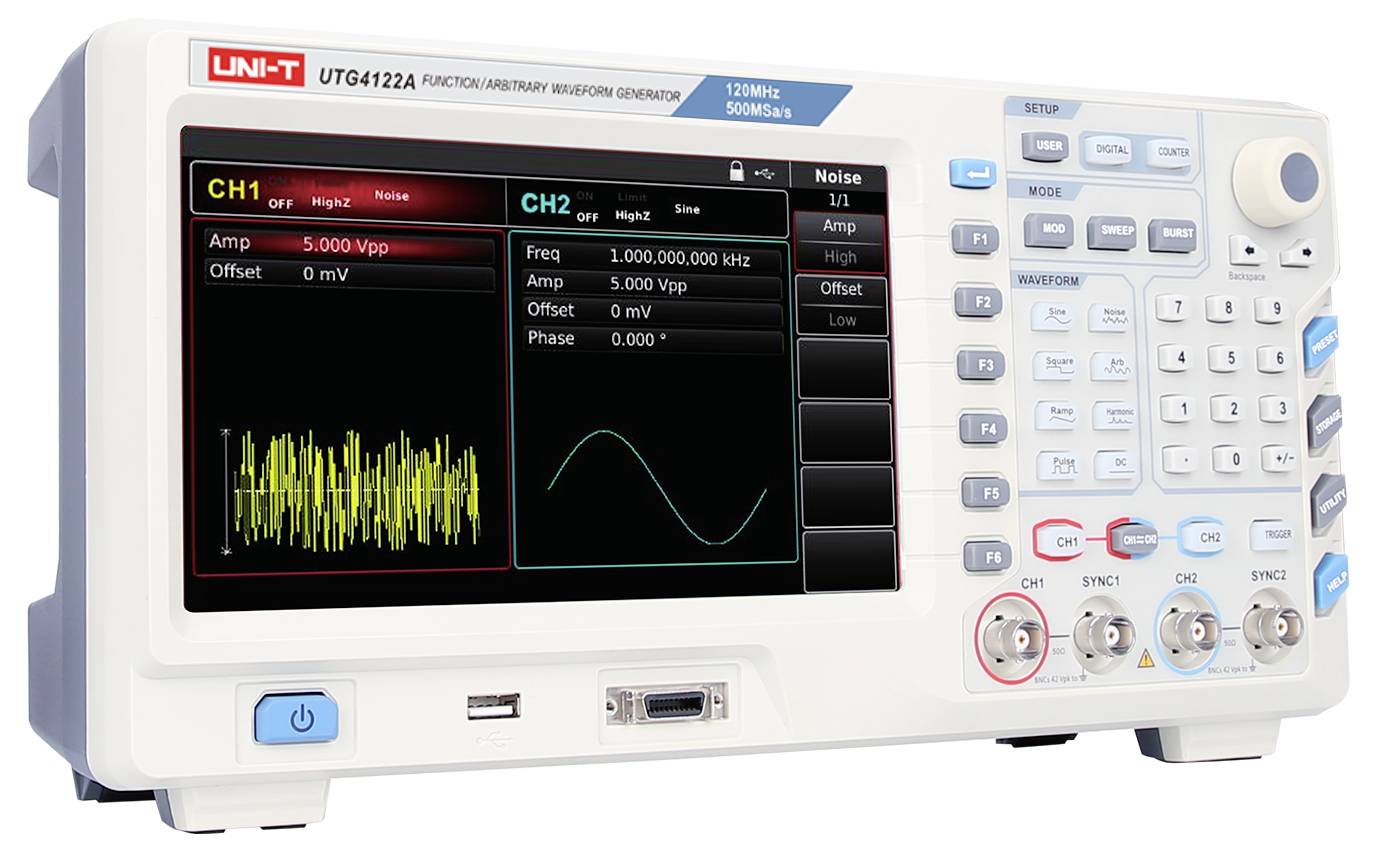

Uni-T UTG4122A Functiegenerator 1 µHz - 120 MHz 2-kanaals Arbitrair-1

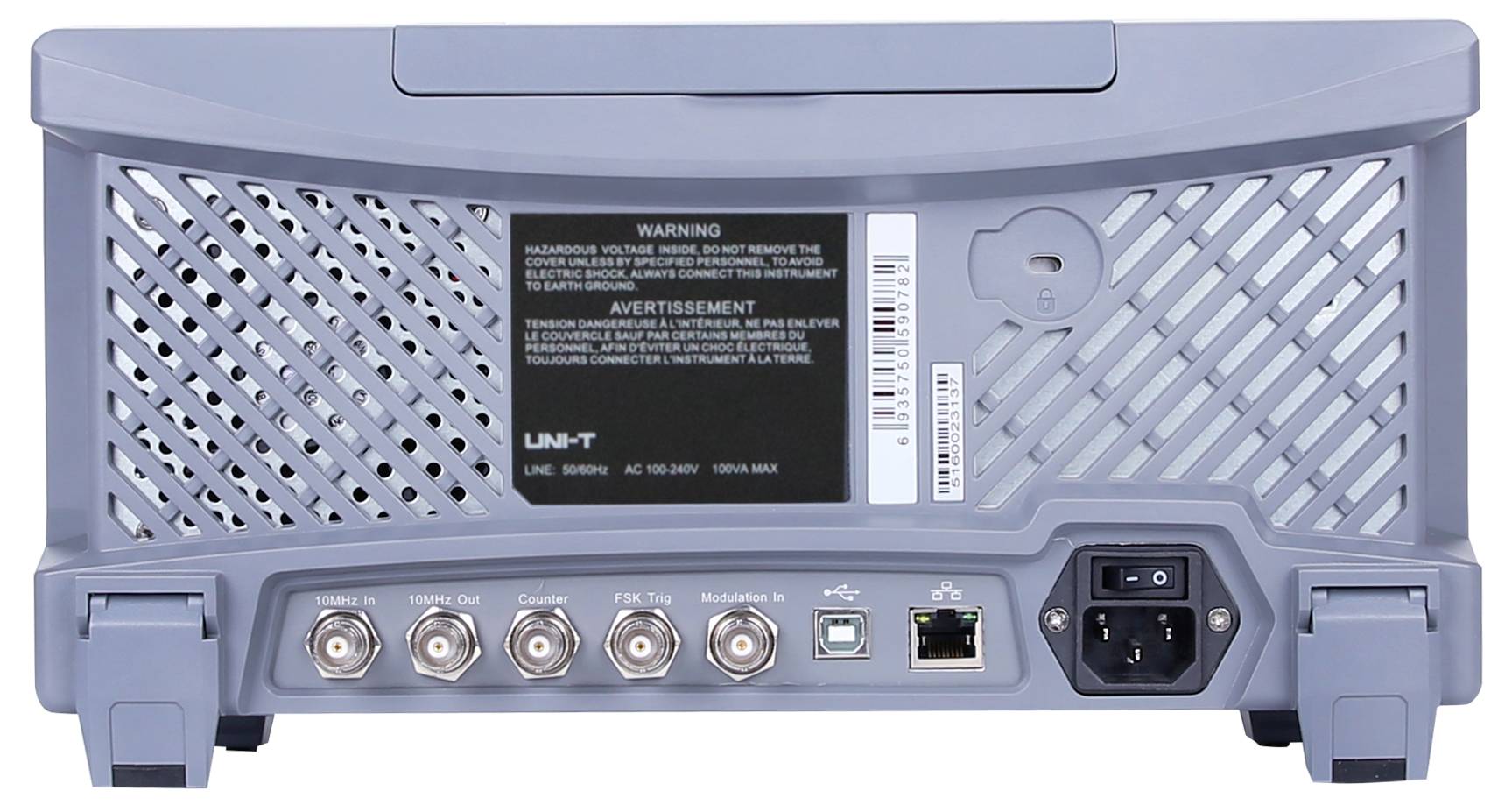

Uni-T UTG4122A Functiegenerator 1 µHz - 120 MHz 2-kanaals Arbitrair-2

1/3

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

3 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 1.028,93 / Stuk)

€ 1.028,93

excl. btw

Gratis verzending*

Slechts 3 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

UNI-T UTG4122A arbitraire-functiegenerator 120 MHz 2-kanaals 500MSa/S 32Mpts8 INCH TFT LCD-SCHERM

Max. Uitgangsfrequentie: 120 MHz
Sampling rate: 500 MSa/s
Verticale resolutie: 16-bits
Kanalen: 2
Arbitraire golfvormlengte: 32 mpts
Display: 8-inch TFT LCD

Technische specificaties

Signaaluitgangsvorm: Sinus, rechthoek, helling (driehoek), impuls, ruis, DC-spanning, harmonischen, arbitrair

Soortnaam: Functiegenerator

Frequentiebereik: 1 µHz - 120 MHz

Signaaluitgangsvorm: Arbitrair

Frequentiebereik sinus: 1 µHz - 120 MHz

Vervormingsfactor sinus: 0,2 %

Frequentiebereik rechthoek: 1 µHz bis 40 MHz

Oplooptijd rechthoek: 6 ns

Weergave: LCD

Frequentiebereik driehoek: 1 µHz bis 3 MHz

Frequentiebereik ARB: 1 µHz bis 30 MHz

: Fabrieksstandaard (zonder certificaat)

Wobbelfunctie: Lineair en logaritmisch

Interne modulatie: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externe modulatie: AM, FM, PM, ASK, FSK, PSK, PWM, SUM

VCF: Ondersteund door externe analoge modulatie

Trigger (synchroon): Intern, extern, handmatig

Brug (asynchroon): Ondersteunt in de gating-modus (Burst) via externe triggers

Externe frequentiemeting: Geïntegreerde 6-bits frequentieteller, bereik 100 MHz tot 800 MHz

Afm.: (b x h) 336 mm x 164 mm

Gewicht: 3.5 kg

Aantal kanalen: 2-kanaals

Frequentie (max.): 120 MHz

Frequentie (min.): 1 µHz

Bijzonderheden: Modulatie

Breedte: 336 mm

Hoogte: 164 mm

Interfaces: USB-host
USB-device
LAN

Spanningsverzorging: 230 V/AC

Type: UTG4122A

Documenten en downloads

Datablad

Datablad 3757390 Uni-T UTG4122A Functiegenerator 1 µHz - 120 MHz 2-kanaals Arbitrair

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3757390 Uni-T UTG4122A Functiegenerator 1 µHz - 120 MHz 2-kanaals Arbitrair

Omschrijving

De UTG4122A wordt in een groot aantal toepassingsgebieden gebruikt en integreert meerdere signaalvormen, waaronder functiegenerator, arbitraire signaalgenerator, pulsgenerator, harmonischeproductie en analoge en digitale modulatiebronnen. Het biedt een hoge samplefrequentie van maximaal 500 MSA/s en een maximale golfvormlengte van maximaal 32 MPT. Voor het produceren van stabiele, nauwkeurige en vervormende signalen maakt UTG4122A gebruik van de direct-Digital Synthesizer-technologie (DDS). Een gebruiksvriendelijke interface met een 8-inch scherm met hoge resolutie en een doordachte lay-out van het bedieningspaneel zorgen voor een efficiënte en comfortabele bediening.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Veelzijdige modulatietypen: Ondersteuning van AM, FM, PM en digitale modulaties zoals ASK, FSK, PSK, QAM en nog veel meer
Harmonische uitgangsfunctie: Tot 16 harmonische vrij instelbaar (orde, amplitude, fase)
32 Mpts geheugendiepte en 7 GB geheugen: Grote arbitraire golfvorm geheugendiepte en uitgebreid intern geheugen
Sweep-functie: Lineaire en logaritmische sweep-modi
Digitale interfaces (optioneel): Ondersteuning van SPI, I²C en UART

Omvang van de levering

UTG4122A x 1
Netsnoer x 1
USB-kabel x 1
BNC-BNC-doorgaande kabel × 2

Opmerkingen

Andere modellen

- UTG4082A: 80 MHz uitgangsfrequentie, 500 MSA/s samplefrequentie, 16-bits resolutie, 2 kanalen, 32 Mpts arbitraire golfvormlengte, 8 inch TFT LCD-aanraakscherm.

- UTG4162A: 160 MHz uitgangsfrequentie, 500 MSA/s samplefrequentie, 16-bits resolutie, 2 kanalen, 32 Mpts arbitraire golfvormlengte, 8 inch TFT LCD-aanraakscherm.

- UTG4202A: 200 MHz uitgangsfrequentie, 500 MSA/s samplefrequentie, 16-bits resolutie, 2 kanalen, 32 Mpts arbitraire golfvormlengte, 8 INCH TFT LCD-SCHERM.
