Name: Uni-T UTG4254X Functiegenerator 1 µHz - 250 Hz 4-kanaals Sinus, Blok, Zaagtand, Ruis, Arbitrair
Brand: Uni-T
SKU: 3837315
Availability: BackOrder

Een UNI-T digitale oscilloscoop/functiegenerator voorpaneel met CH1-menusinstellingen en golfvormbesturingen, met knoppen, buttons en vier kanaalgangen.

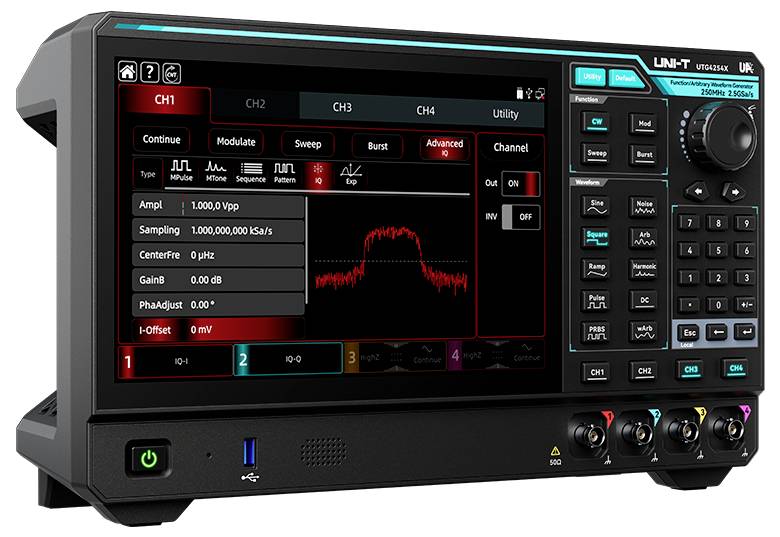

Handheld elektrisch testinstrument met aanraakscherm met CH1-golfvorminstelling en een rode golfvormweergave, plus bedieningsknoppen en ingangsjacks aan de rechter- en onderkant.

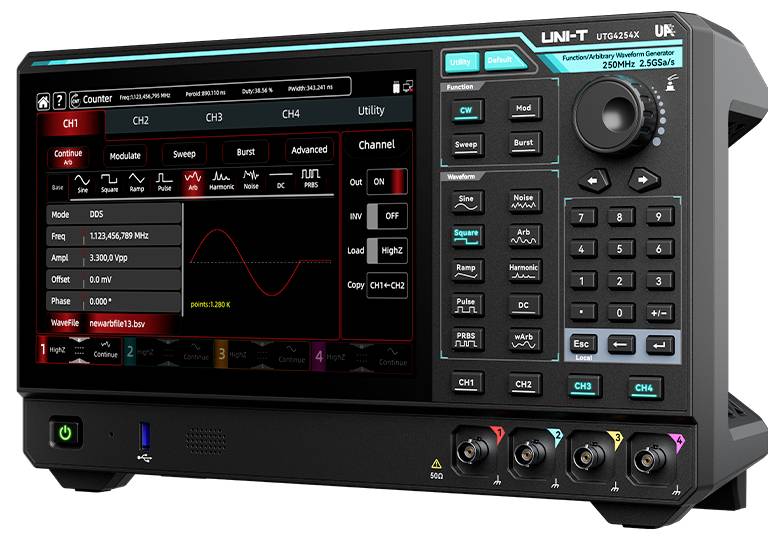

UNI-T digitale signaalgenerator met touchscreen golfvormbesturing, toetsenblok, en vier uitgangskanalen voor het genereren van testsignalen.

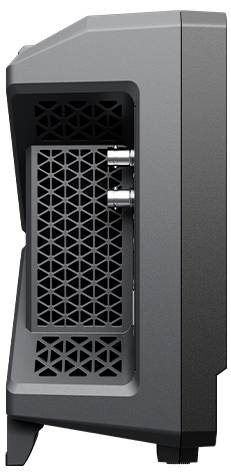

Zijkant van een zwart en grijs elektronisch apparaat of luidspreker met een geperforeerde frontale ventilatieopening en twee metalen connectoren aan de zijkant.

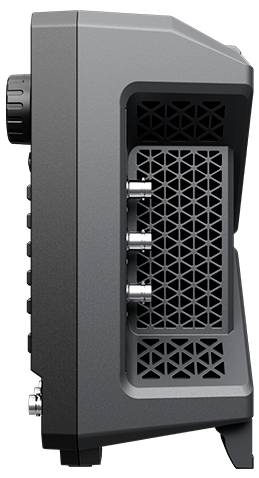

Close-up van een grijs elektronisch apparaatpaneel aan de zijkant met een geventileerd rooster en drie metalen aansluitingen, waarschijnlijk voor camera- of audioapparatuur.

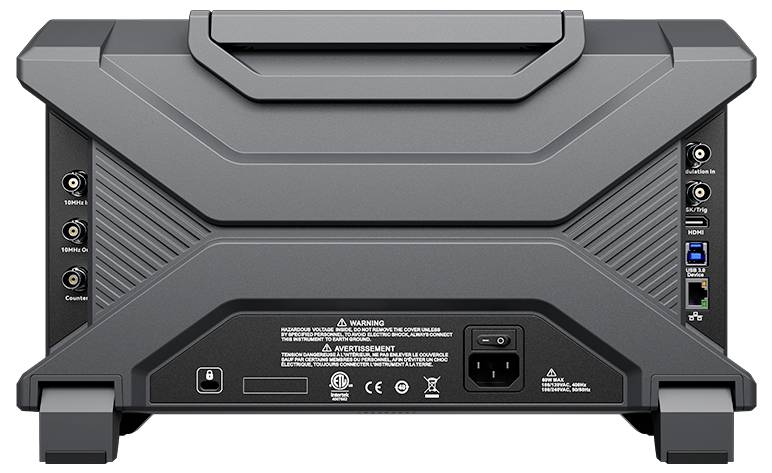

Achterkant van een robuuste monitor of display met meerdere invoerpoorten, stroomaansluiting en standaardbevestigingen zichtbaar.

1/6

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

1 Stuk(s)

Totaal (€ 3.445,00 / Stuk)

€ 3.445,00

incl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Alleen beschikbaar voor zakelijke klanten

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

UNI-T functiegenerator UTG4254X, 250 MHz, 4-kanaals, arbitrair

Max. Uitgangsfrequentie: 250 MHz
Sampling rate 2,5 GSa/s
Verticale resolutie: 16-bits
Aantal kanalen: 4
Arbitraire golfvormlengte: 128 mpts
Display: 10,1-inch TFT LCD-aanraakscherm

Technische specificaties

10,1-inch capacitive touchscreen
4 onafhankelijke kanalen vol vermogen
Ruisoverlay (SNR)
Digitale protocoluitvoer (SPI, I2C, UART)
Geavanceerde functies (multi-pulse, multi-tone, sequence, patterns, I/Q, Expression)

Signaaluitgangsvorm: Sinus, rechthoek, oprijplaten/driehoek, impuls, harmonisch, ruis, PRBS, DC, arbitrair

Soortnaam: Functiegenerator

Frequentiebereik: 1 µHz - 250 Hz

Signaaluitgangsvorm: Sinus
Blok
Zaagtand
Ruis
Arbitrair

Frequentiebereik sinus: 1 µHz – 250 MHz

Vervormingsfactor sinus: 0,07 %

Frequentiebereik rechthoek: 1 µHz – 100 MHz

Oplooptijd rechthoek: 2 ns

Weergave: LCD

Frequentiebereik driehoek: 1 µHz – 20 MHz (Rampenwelle) Hz

Frequentiebereik ARB: 1 µHz – 50 MHz (DDS-Modus) Hz

: Fabrieksstandaard (zonder certificaat)

Wobbelfunctie: Ja (bereik: Lineair, logaritmisch, lijst, stap)

Interne modulatie: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SOM

Externe modulatie: AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Ja (ondersteunt frequentierebeling en analoge/digitale modulatieknoppen via externe ingangen)

Trigger (synchroon): Intern, extern (stijgende/afvalende flank), handmatig

Brug (asynchroon): Ja (met poorten in Burst-modus)

Externe frequentiemeting: Ja (geïntegreerde frequentieteller: 100 MHz - 800 MHz, 8 digits/s)

Afm.: (b x h) 361 mm x 209 mm

Gewicht: 4.5

Aantal kanalen: 4-kanaals

Frequentie (max.): 250 Hz

Frequentie (min.): 1 µHz

Bijzonderheden: Incl. frequentieteller

Kalibreerservice: Kalibratie van het werk zonder certificaat

Meetcategorie: CAT II

Breedte: 361 mm

Hoogte: 209 mm

Interfaces: USB-host
USB-device
LAN
HDMI

Spanningsverzorging: 230 V/AC

Type: UTG4254X

Documenten en downloads

Datablad

Datablad 3837315 Uni-T UTG4254X Functiegenerator 1 µHz - 250 Hz 4-kanaals Sinus, Blok, Zaagtand, Ruis, Arbitrair

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3837315 Uni-T UTG4254X Functiegenerator 1 µHz - 250 Hz 4-kanaals Sinus, Blok, Zaagtand, Ruis, Arbitrair

Omschrijving

De UTG4254X levert een uitgangsfrequentie van 250 MHz op vier gelijkwaardige kanalen bij een samplefrequentie van 2,5 Gsa/s en een verticale resolutie van 16 bits. De DDS-technologie produceert nauwkeurige, stabiele signaalvormen met snelle bloksignalen. Er worden uitgebreide analoge en digitale modulatietypen, PRBS, Sweep- en Burst-modus en de geavanceerde signaalvormen Multi-Pulse, Sequence, Multi-Tone, IQ en Pattern ondersteund. Met 128 Mpts arbitraire geheugen, geïntegreerde signaalvormeditor, frequentieteller en 10,1-inch TFT LCD-touchscreen is het apparaat veelzijdig inzetbaar voor ontwikkeling, opleiding en algemene elektronica-controle.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Vervormingsarme signaaluitvoer: Storingsvrij dynamisch bereik van -80 dBc en lage jitter voor schone, stabiele signalen
Snelle flanktijden: Flanktijd tot 2 ns, minimale pulsbreedte ≥ 3 ns, fijnafstelling in stappen van 100 pk, flenstijd per impuls instelbaar
Vier onafhankelijke kanalen: Gelijktijdige uitvoer op alle kanalen voor parallel- en multiapparaattests
Kanaalkoppeling en signaaladditie: Frequentie, amplitude en fase vrij koppelbaar, uitgangen te combineren (bijv. CH1 = CH1 + CH2 + CH3 + CH4)
4-kanaals synchronisatie: Wijziging op een kanaal wordt automatisch naar de overige drie doorgestuurd
One-Click SNR: Overlay Gauss-ruis voor directe beoordeling van de immuniteit
15 SOORTEN MODULATIE: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SOM
Digitale protocoluitvoer: SPI, I²C en UART
Zeer nauwkeurige frequentieteller: Hardware-frequentieteller met een meetbereik van 100 MHz tot 800 MHz
Arbitraire signaaleditor: Meer dan 200 geïntegreerde signaalvormen, bewerking op het apparaat of op de PC via teken- en wisfuncties
Geavanceerde signaalvormen standaard: Multi-pulse, multi-tone, sequence, patterns, IQ en Exp

Omvang van de levering

UTG4254X x1
Voedingskabel x1
USB-datakabel x1
BNC-BNC-kabel x4

Opmerkingen

Andere modellen

-UTG4164X: 4 kanalen, 160 MHz uitgangsfrequentie, 2,5 Gssa/s samplefrequentie, 16-bits verticale resolutie, 128 Mpts arbitraire golfvormlengte, 10,1-inch TFT LCD-aanraakscherm

-UTG4104X: 4 kanalen, 100 MHz uitgangsfrequentie, 2,5 Gssa/s samplefrequentie, 16-bits verticale resolutie, 128 Mpts Arbitraire golflengte, TFT-LCD-aanraakscherm 10,1 inch
