Name: Uni-T UTG9504T+ Functiegenerator 1 µHz - 500 MHz 4-kanaals Blok, Signaal, Driehoek, Arbitrair, Ruis, Zaagtand
Brand: Uni-T
SKU: 3837313
Availability: BackOrder

Vooraanzicht van een UNIT-T digitale functie-/arbitraire golfvormgenerator met een rode sinusgolf op CH1 met frequentie-, amplitude-, offset- en faseinstellingen op het touchscreen.

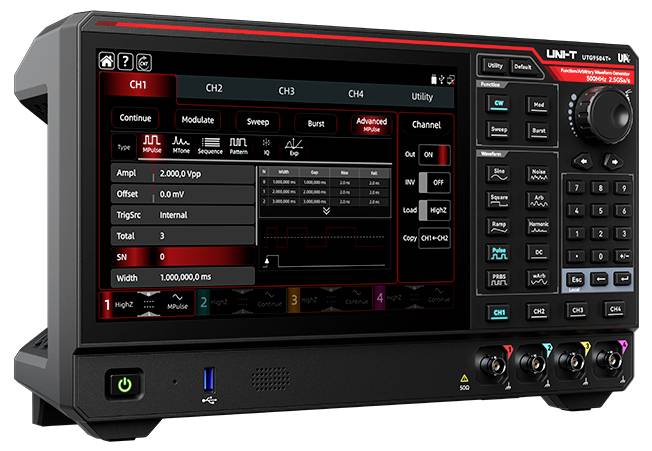

Digitale oscilloscoop met een aanraakscherm met CH1 pulssinstellingen en golfvormbesturingselementen, plus fysieke knoppen en ingangen aan de rechterkant.

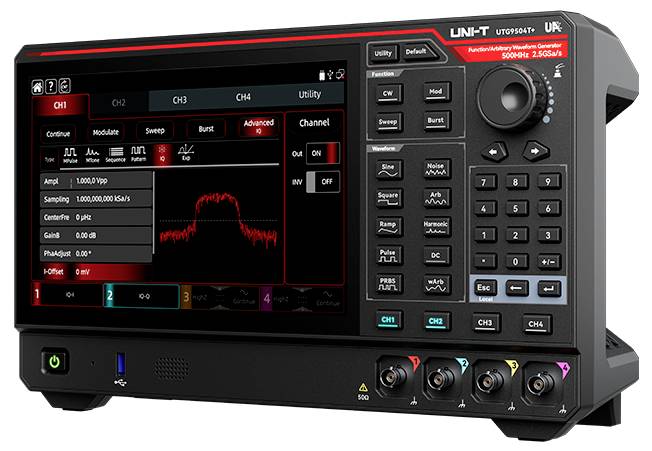

Digitale oscilloscoop met een golfvorm op het scherm, met bedieningsknoppen en vier kanaalingangen op het frontpaneel.

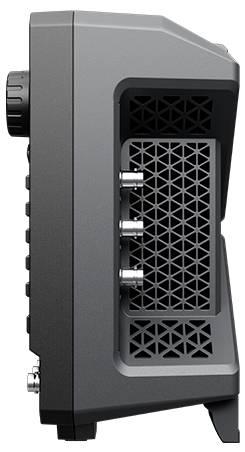

Zijaanzicht van een grijs en zwart elektronisch apparaat met een geventileerd rooster en verschillende metalen connectoren of poorten aan de zijkant.

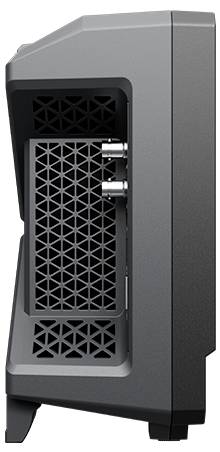

Zijaanzicht van een zwarte PC-torenccase met een geperforeerd voorpaneel en twee zichtbare USB-poorten.

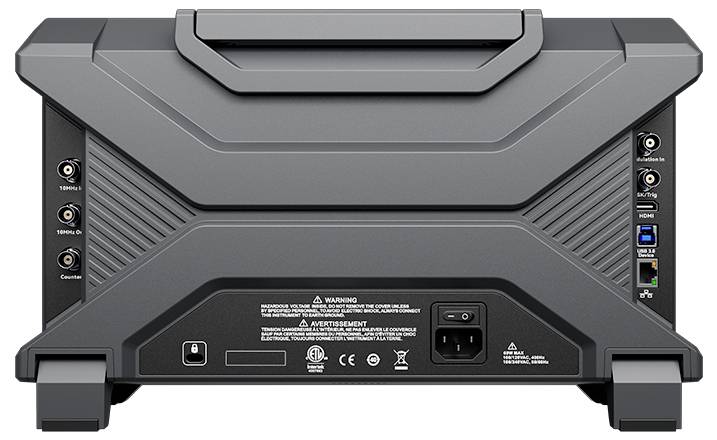

Achteraanzicht van een grote monitor met stroomtoevoer, HDMI- en USB-poorten en ingebouwde luidsprekeraansluitingen op een donkergrijze behuizing.

1/6

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

1 Stuk(s)

Totaal (€ 7.739,00 / Stuk)

€ 7.739,00

incl. btw

Gratis verzending*

Slechts 1 Stuk(s) beschikbaar

Alleen beschikbaar voor zakelijke klanten

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

UNI-T functiegenerator UTG9504T+, 500 MHz, 4-kanaals, arbitrair

Max. Uitgangsfrequentie: 500 MHz
Sampling rate 2,5 GSa/s
Verticale resolutie: 16-bits
Aantal kanalen: 4
Arbitraire golfvormlengte: 128 mpts
Display: 10,1-inch TFT LCD-aanraakscherm

Technische specificaties

10,1-inch capacitive touchscreen
4 onafhankelijke kanalen vol vermogen
Ruisoverlay (SNR)
Digitale protocoluitvoer (SPI, I2C, UART)
Geavanceerde functies (multi-pulse, multi-tone, sequence, patterns, I/Q, Expression)

Signaaluitgangsvorm: Sinus, rechthoek, oprijplaten/driehoek, impuls, harmonisch, ruis, PRBS, DC, arbitrair

Soortnaam: Functiegenerator

Frequentiebereik: 1 µHz - 500 MHz

Signaaluitgangsvorm: Blok
Signaal
Driehoek
Arbitrair
Ruis
Zaagtand

Frequentiebereik sinus: 1 µHz – 500 MHz

Vervormingsfactor sinus: 0,07 %

Frequentiebereik rechthoek: 1 µHz – 170 MHz

Oplooptijd rechthoek: 2 ns

Weergave: LCD

Frequentiebereik driehoek: 1 µHz – 20 MHz

Frequentiebereik ARB: 1 µHz – 50 MHz (DDS-Modus); Abtastrate 1 µSa/s bis 1,25 GSa/s (Punkt-für-Punkt, max. 2,5 GSa/s Interpolation), 16-Bit-Vertikalauflösung Hz

: Fabrieksstandaard (zonder certificaat)

Wobbelfunctie: Ja (bereik: Lineair, logaritmisch, lijst, stap)

Interne modulatie: AM, FM, PM, DSB-AM, QAM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, PWM, SOM

Externe modulatie: AM, FM, PM, DSB-AM, ASK, FSK, PSK, OSK, PWM, SUM

VCF: Ja

Trigger (synchroon): Intern, extern, handmatig

Brug (asynchroon): Ja (gated-modus ondersteund)

Externe frequentiemeting: Ja (geïntegreerde frequentieteller: 100 MHz - 800 MHz, 8 digits/s)

Afm.: (b x h) 361 mm x 209 mm

Gewicht: 4.5 kg

Aantal kanalen: 4-kanaals

Frequentie (max.): 500 MHz

Frequentie (min.): 1 µHz

Bijzonderheden: Incl. frequentieteller

Kalibreerservice: Kalibratie van de fabriek

Meetcategorie: CAT II

Breedte: 361 mm

Hoogte: 209 mm

Interfaces: USB-host
USB-device
LAN

Spanningsverzorging: 230 V/AC

Type: UTG9504T+

Documenten en downloads

Datablad

Datablad 3837313 Uni-T UTG9504T+ Functiegenerator 1 µHz - 500 MHz 4-kanaals Blok, Signaal, Driehoek, Arbitrair, Ruis, Zaagtand

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3837313 Uni-T UTG9504T+ Functiegenerator 1 µHz - 500 MHz 4-kanaals Blok, Signaal, Driehoek, Arbitrair, Ruis, Zaagtand

Omschrijving

De UTG9504T+ is het topmodel van de UTG9000T+-serie en levert een uitgangsfrequentie van 500 MHz op vier gelijkwaardige kanalen bij een samplefrequentie van 2,5 Gsa/s en een verticale resolutie van 16 bits. Het genereert nauwkeurige, stabiele en vervormingsarme signalen met een korte stijgtijd van de bloksignalen. Er worden uitgebreide analoge en digitale modulatietypen, PRBS, Sweep- en Burst-modus en de geavanceerde signaalvormen Multi-Pulse, Sequence, Multi-Tone, IQ, Pattern en Exp ondersteund. Met 128 Mpts arbitraire geheugen, geïntegreerde signaalvormeditor, frequentieteller en 10,1-inch touchscreen is hij ontworpen voor veeleisende ontwikkelings- en hoogfrequente controletaken.

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Vervormingsarme signaaluitvoer: Storingsvrij dynamisch bereik van -80 dBc en lage jitter voor schone, stabiele signalen
Snelle flanktijden: Flanktijd tot 2 ns, minimale pulsbreedte ≥ 3 ns, fijnafstelling in stappen van 100 pk, flenstijd per impuls instelbaar
Vier onafhankelijke kanalen: Gelijktijdige uitvoer op alle kanalen voor parallel- en multiapparaattests
Kanaalkoppeling en signaaladditie: Frequentie, amplitude en fase vrij koppelbaar, uitgangen te combineren (bijv. CH1 = CH1 + CH2 + CH3 + CH4)
4-kanaals synchronisatie: Wijziging op een kanaal wordt automatisch naar de overige drie doorgestuurd
One-Click SNR: Overlay Gauss-ruis voor directe beoordeling van de immuniteit
15 SOORTEN MODULATIE: AM, DSB-AM, FM, PM, ASK, FSK, 3FSK, 4FSK, PSK, BPSK, QPSK, OSK, QAM, PWM, SOM
Digitale protocoluitvoer: SPI, I²C en UART
Zeer nauwkeurige frequentieteller: Hardware-frequentieteller met een meetbereik van 100 MHz tot 800 MHz
Arbitraire signaaleditor: Meer dan 200 geïntegreerde signaalvormen, bewerking op het apparaat of op de PC via teken- en wisfuncties
Geavanceerde signaalvormen standaard: Multi-pulse, multi-tone, sequence, patterns, IQ en Exp

Omvang van de levering

UTG9504T+ x1
Voedingskabel x1
USB-datakabel x1
BNC-BNC-kabel x4

Opmerkingen

Meer modellen

-UTG9354T+: 4 kanalen, 350 MHz uitgangsfrequentie, 2,5 Gssa/s samplefrequentie, 16-bits verticale resolutie, 128 Mpts arbitraire golfvormlengte, 10,1-inch TFT LCD-aanraakscherm
