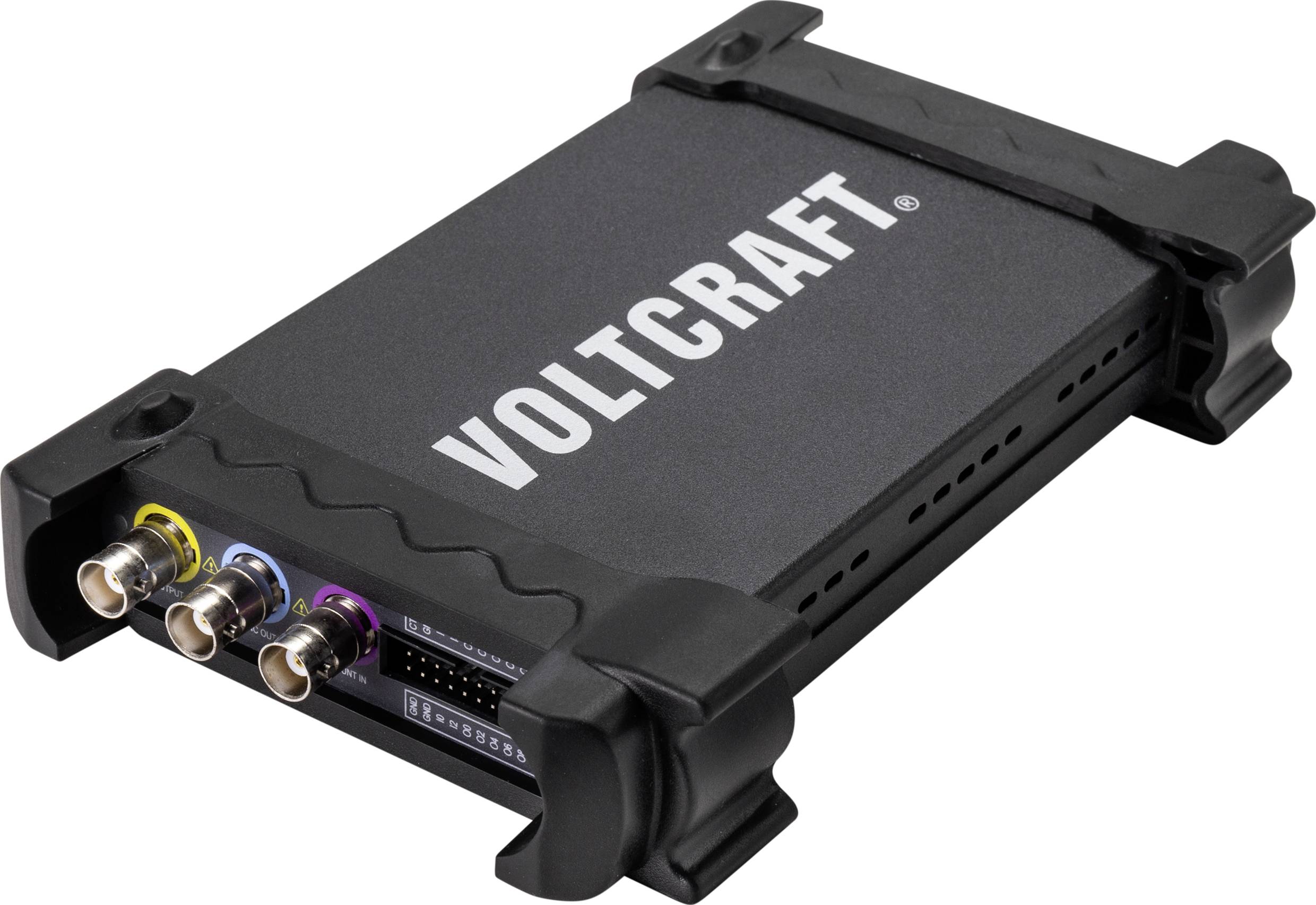

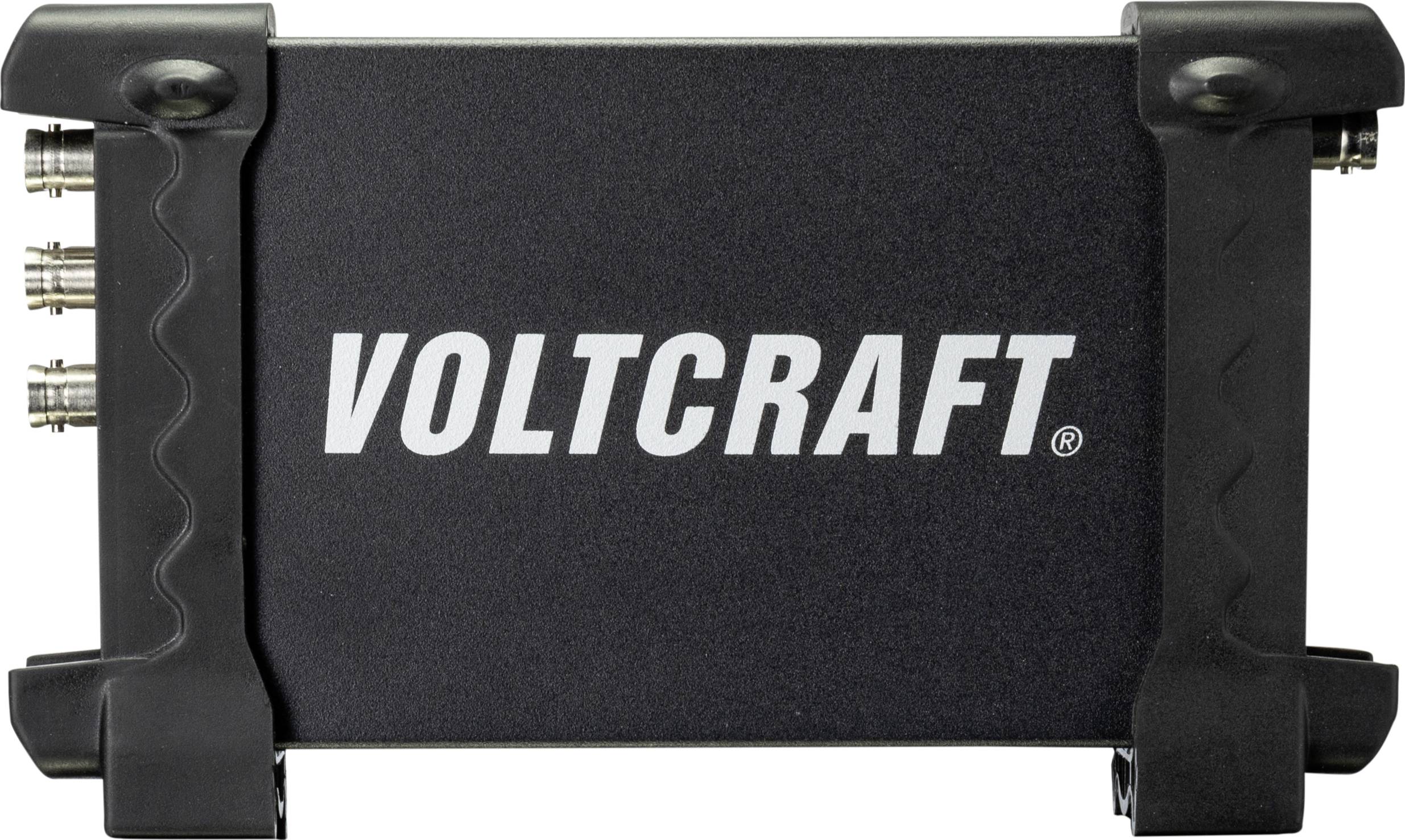

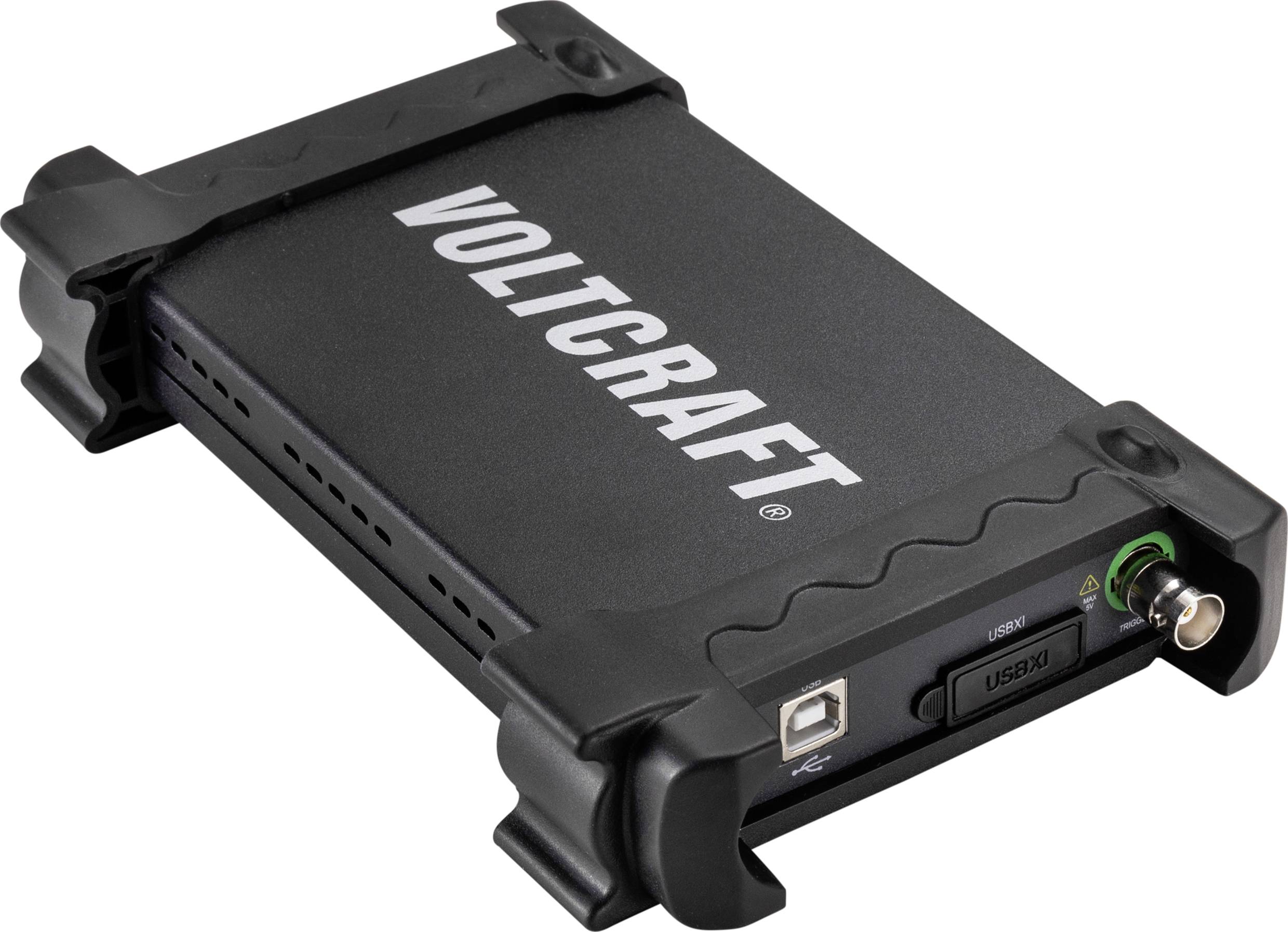

VOLTCRAFT DDS-3025 USB-functiegenerator 50 MHz (max) 1-kanaals
EAN:
Fabrikantnummer:
Artikelnummer:
Totaal (€ 189,99 / Stuk)
€ 189,99
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Arbitraire USB DDS-functiegenerator DDS-3025
- 50 MHz bandbreedte (sinus)
- 200 MS/s sampling rate
- Bitpatroongenerator
- 50 MHz frequentieteller

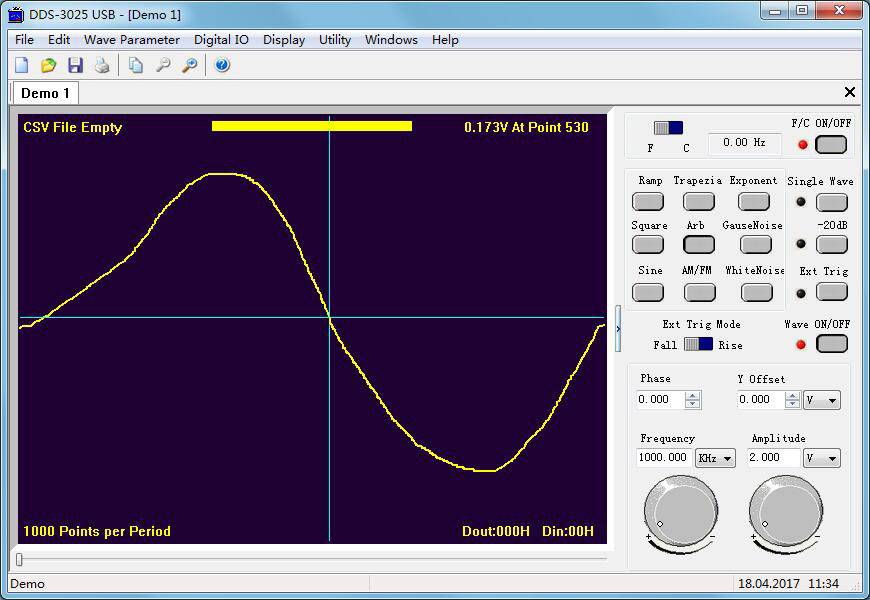

- Signaalopwekking door externe CSV-signaalbestanden bijv. van Tektronix
Extra services en acties
Technische specificaties
- Generator: sampling rate: 200 MSa/s
- Amplitude: ±3.5 V
- Frequentieresolutie: 0,1%
- Digital level: LVCMOS
- Signaaluitgangsvorm

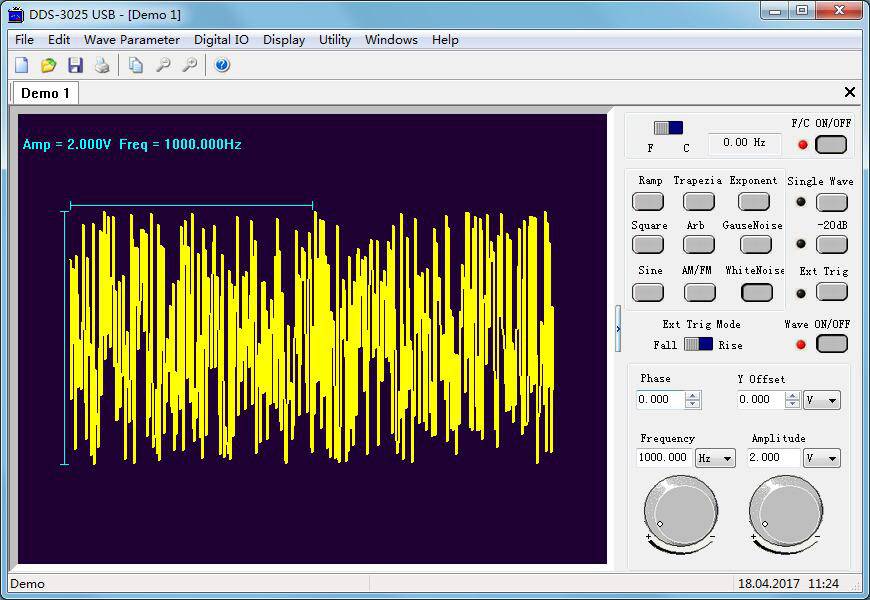

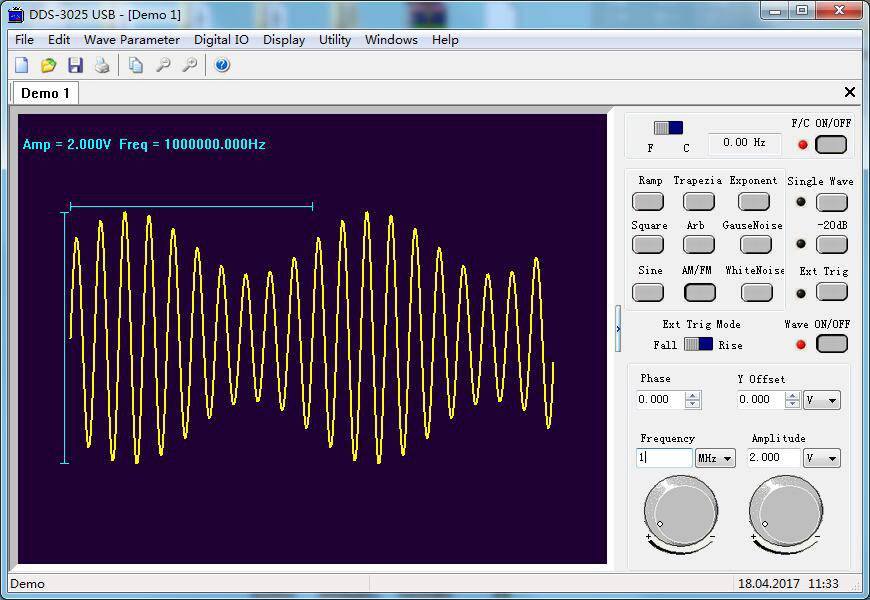

Sinus, rechthoek, zaagtand, trapezium, arbitrair, Gaussische ruis, witte ruis, AM/FM
- Soortnaam
USB-functiegenerator
- Frequentiebereik
50 MHz (max)
- Signaaluitgangsvorm
Sinus
- Frequentiebereik sinus
1 Hz - 50 MHz
- Vervormingsfactor sinus
-50 dBc
- Frequentiebereik rechthoek
1 Hz - 5 MHz
- Weergave
LED
- Frequentiebereik driehoek
1 Hz - 10 MHz
- Frequentiebereik ARB
1 Hz - 25 MHz
Fabrieksstandaard (zonder certificaat)
- Externe frequentiemeting
DC - 50 MHz
- Afm.
(b x h) 206 mm x 122 mm
- Gewicht
400 g
- Aantal kanalen
1-kanaals
- Frequentie (max.)
50 MHz
- Bijzonderheden
Incl. frequentieteller
- Breedte
206 mm
- Hoogte
122 mm
- Interfaces
USB
- Spanningsverzorging
USB
- Type
DDS-3025
- Resolutie
12 Bit
- Impedantie
50 Ω
- Voedingsspanning
USB
- Ingangsweerstand
> 100 kΩ
Naleving & Certificeringen
Certified by EU Garan
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1188090 VOLTCRAFT DDS-3025 USB-functiegenerator 50 MHz (max) 1-kanaals
Verklaring van Overeenstemming
Verklaring van Overeenstemming 1188090 VOLTCRAFT DDS-3025 USB-functiegenerator 50 MHz (max) 1-kanaals
Garantievoorwaarden
Garantievoorwaarden 1188090 VOLTCRAFT DDS-3025 USB-functiegenerator 50 MHz (max) 1-kanaals
Software
Software 1188090 VOLTCRAFT DDS-3025 USB-functiegenerator 50 MHz (max) 1-kanaals
Omschrijving
In combinatie met een met Windows compatibele computer met USB-interface heeft u een royaal uitgeruste Arbitraire DDS-functiegenerator met als extra voordeel dat de gegevens opgeslagen en verder verwerkt kunnen worden. Het apparaat beschikt over een uitgangskanaal waarmee de arbitraire signalen tot 25 MHz resp. sinussignalen tot 50 MHz gegenereerd en afgegeven kunnen worden. Het beeldschermoppervlak is overgenomen van een gangbare functiegenerator. De instellingen vinden plaats via de software.
De geïntegreerde bitpatroongenerator en frequentieteller maken uitgebreide analyses op digitale systemen mogelijk. Via het geïntegreerde geheugen kan een voorgedefinieerd signaal ook zonder een computer worden afgegeven. De voeding moet dan via een optionele USB-netvoeding worden geregeld.
De geïntegreerde bitpatroongenerator en frequentieteller maken uitgebreide analyses op digitale systemen mogelijk. Via het geïntegreerde geheugen kan een voorgedefinieerd signaal ook zonder een computer worden afgegeven. De voeding moet dan via een optionele USB-netvoeding worden geregeld.
Uitvoering
- 12-bits verticale resolutie

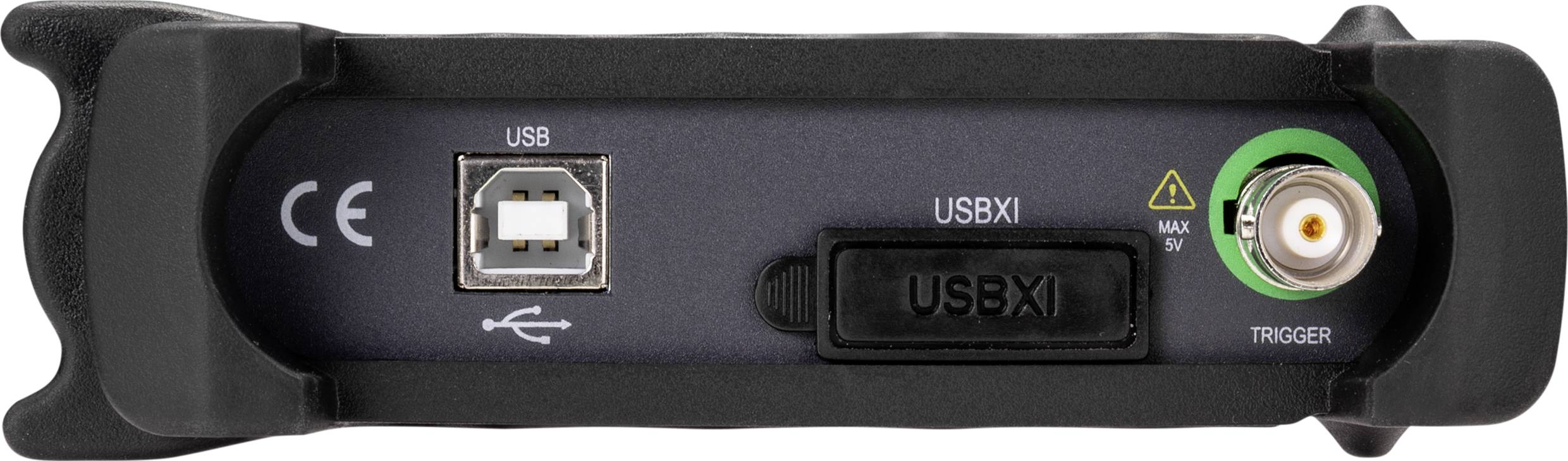

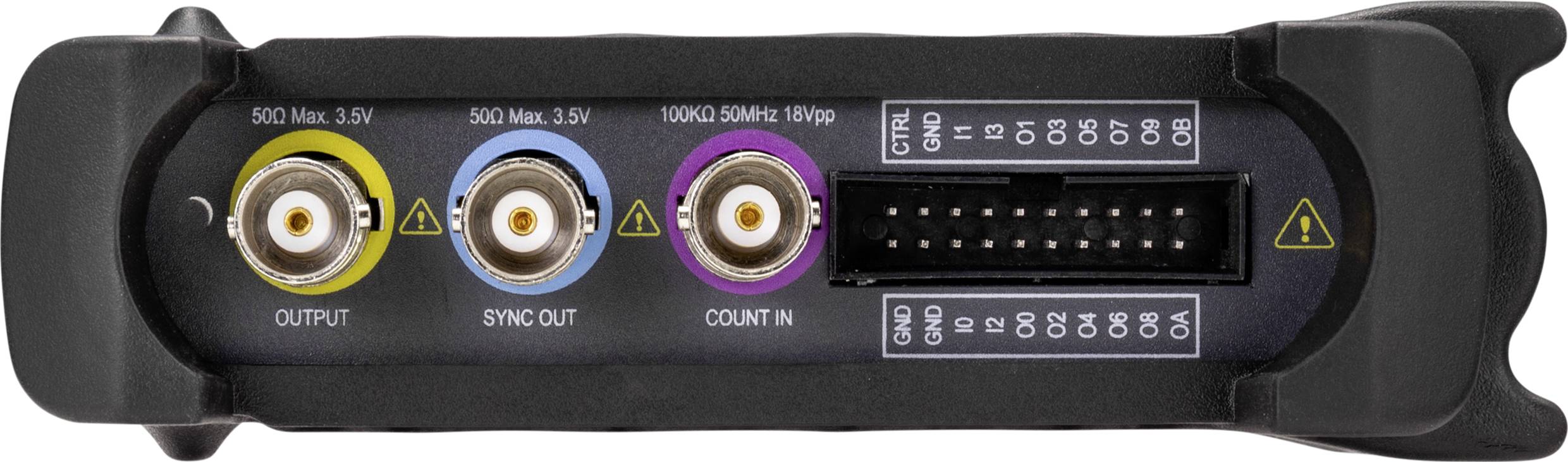

- Externe trigger
- Synchroonuitgang

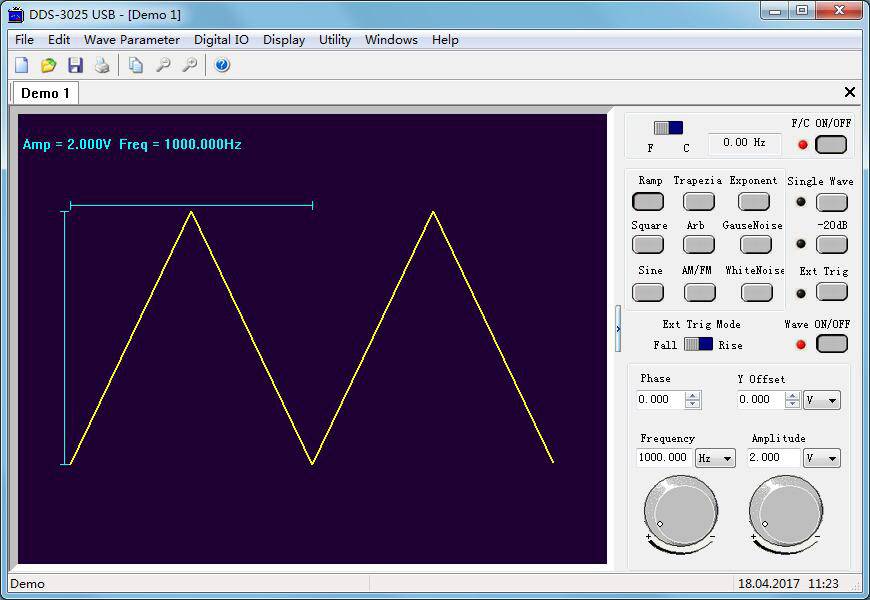

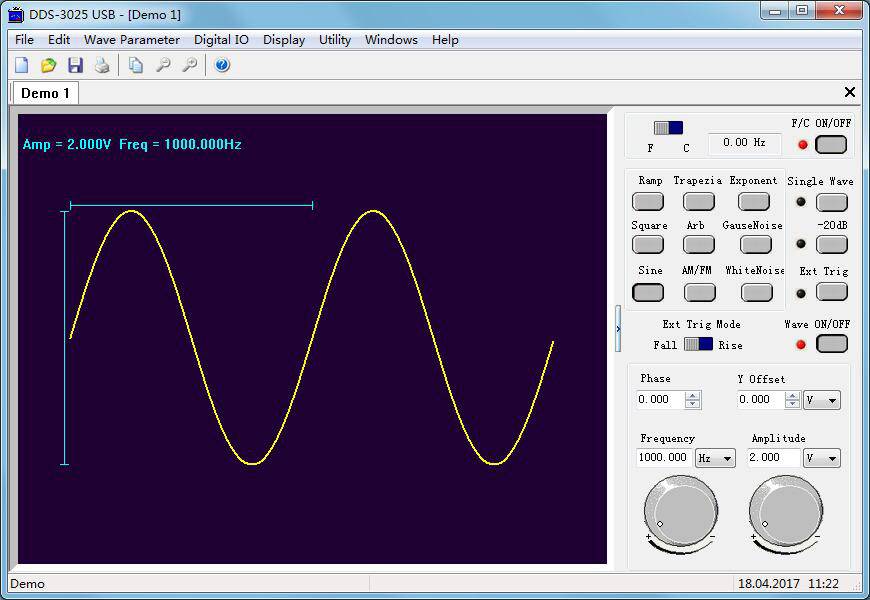

- Bediening en instelling via software
- Integratie in LabView-systemen
- 4 digitale ingangen (6-bits) en 12 digitale uitgangen (12-bits)
- Autarkische werking zonder computer dankzij intern geheugen (optionele USB-netvoeding nodig).
Omvang van de levering
- USB-functiegenerator
- USB-kabel
- BNC-BNC-kabel
- CD-ROM met software
- Gebruiksaanwijzing.
Systeemeisen
- CD-station
- Vrije USB2.0-interface
- Windows X, Vista, 7, 8, 10, 11.
