Name: WAGO 2091-1526/020-000 Male behuizing (board) 2091 Totaal aantal polen: 6 Rastermaat: 3.50 mm Inhoud: 100 stuk(s)
Brand: WAGO
SKU: 656637
Availability: BackOrder

Technische tekening van een elektrische stekkerverbinding met afmetingen in millimeters, zij- en bovenaanzichten met gedetailleerde maatvoeringen.

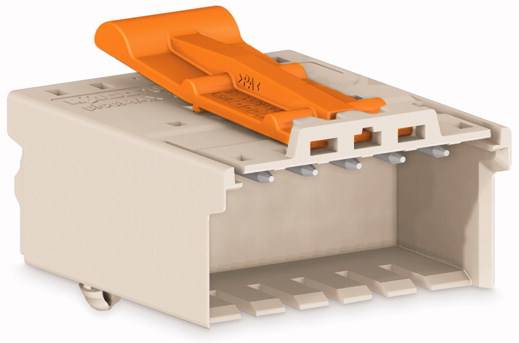

Witte elektrische aansluitklem met vijf aansluitpunten en oranje hefbomen, gebruikt voor het verbinden van kabels.

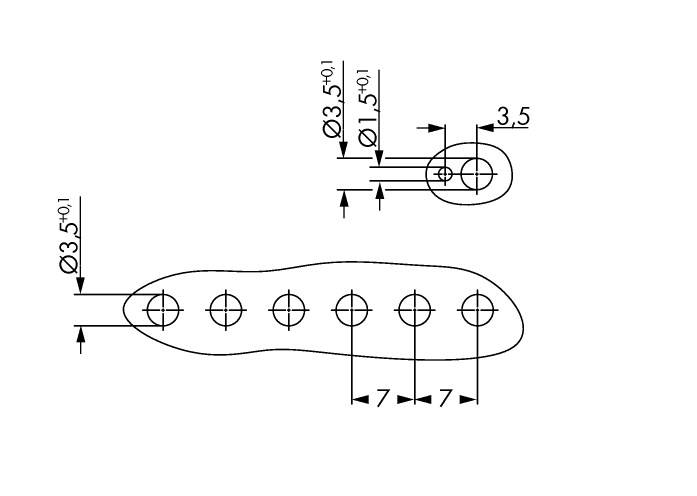

Technische tekening van een plaat met vijf gaten, allemaal op een afstand van 7 mm. Twee daarvan met maataanduidingen voor diameter en afstanden.

1/3

Soortnaam

Male behuizing (board)

Bouwtype

Stekker, inbouw horizontaal

Aantal rijen

Serie

2091

Rastermaat (RM)

3.50 mm

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 30 nov.

Aantal (Verpakkingsgrootte 100 stuk(s))

Set(s)

Totaal (€ 625,00 / Stuk)

€ 625,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

picoMAX® connector systeem

2091-1526 / 020-000
Industriële verpakkingen met 100 stuks

Technische specificaties

Soortnaam: Male behuizing (board)

Bouwtype: Stekker, inbouw horizontaal

Aantal rijen: 1

Connectorsysteem: Wire-to-board

Serie: 2091

Bijzonderheden: Met grijpplaat
Met knikflens

Rastermaat (RM): 3.50 mm

Aantal polen per rij: 6

Totaal aantal polen: 6

Breedte: 28.00 mm

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Inhoud: 100 stuk(s)

AWG (max.): 14

AWG (min.): 24

Striplengte (max.): 9.00 mm

Afm.: (l x b x h) 20.40 x 28.00 x 23.00 mm

Aansluiting: Print

Materiaal (behuizing): Polyphthalamide (PPA GF)

Fabrikantnr.: 2091-1526/020-000

Kleur (specifiek): Lichtgrijs

Industrieverpakking: Ja

Contactmateriaal: Elektrolytisch koper

Contactoppervlak print: Vertind

Contactoppervlak connect: Vertind

Nominale spanning: 160 V

Hoogte: 23.00 mm

: 20.40 mm

Max. dwarsdoorsnede: 1.5 mm²

Min. dwarsdoorsnede: 0.2 mm²

Insteekrichting: Horizontaal aan de printplaat

Type: 2091-1526/020-000

: Grey

: 3.5

: 15.9 mm

: 28 mm

: 160 V

: 6

: -60-100 °C

: V0

: FALSE

: Spring clamp connection

: Spring clamp connection

: FALSE

: 0.2-1.5 mm²

: 0.25-0.75 mm²

: 0.2-1.5 mm²

: 0.2-1.5 mm²

: Thermoplastic

: 10 A

: FALSE

UKCA: n.v.t.
