Name: WAGO 713-1104 Female behuizing (kabel) 713 Totaal aantal polen: 8 Rastermaat: 3.50 mm Inhoud: 50 stuk(s)
Brand: WAGO
SKU: 537914
Availability: BackOrder

'Zwarte, multipolaire stekkerverbinding met 12 genummerde aansluitingen op een witte achtergrond.'

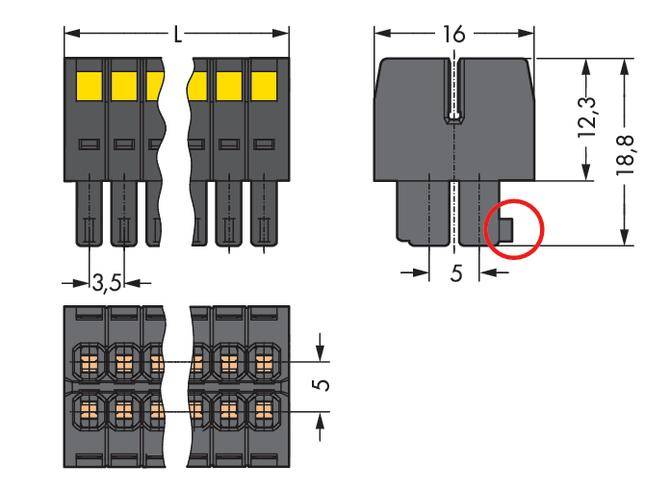

Technische tekening van een connectoren; toont voor-, zij- en bovenaanzicht met afmetingen in millimeters; belangrijke details gemarkeerd.

'Deratieringscurve voor veercontactstrip 713-1103. Diagram toont stroom in A tegen omgevingstemperatuur in °C met verschillende meer-polige varianten en nominale stroom.'

1/3

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus, recht

Aantal rijen

Serie

713

Rastermaat (RM)

3.50 mm

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 27 nov.

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 365,00 / Stuk)

€ 365,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

MCS MINI HD vrouwelijke connector

713-1104
Industriële verpakking met 50 stuks

Technische specificaties

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus, recht

Aantal rijen: 2

Connectorsysteem: Wire-to-board

Serie: 713

Bijzonderheden: Met zijdelingse vergrendling hefboom
Codeerbaar

Rastermaat (RM): 3.50 mm

Aantal polen per rij: 4

Totaal aantal polen: 8

Breedte: 18.80 mm

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Inhoud: 50 stuk(s)

AWG (max.): 16

AWG (min.): 28

Striplengte (max.): 7.00 mm

Afm.: (l x b x h) 15.50 x 18.80 x 16.00 mm

Aansluiting: Veerklem

Materiaal (behuizing): PA 66

Fabrikantnr.: 713-1104

Kleur (specifiek): Zwart

Industrieverpakking: Ja

Contactmateriaal: Koperlegering

Contactoppervlak connect: Vertind

Nominale spanning: 160 V

Hoogte: 16.00 mm

: 15.50 mm

Max. dwarsdoorsnede: 1.5 mm²

Min. dwarsdoorsnede: 0.08 mm²

Insteekrichting: Loodrecht op de printplaat

Max. temperatuur: +100 °C

Min. temperatuur: -60 °C

Type: 713-1104

UKCA: n.v.t.

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Breedte

Totaal aantal polen

WAGO 713-1104 Female behuizing (kabel) 713 Totaal aantal polen: 8 Rastermaat: 3.50 mm Inhoud: 50 stuk(s)

Artikelnummer:537914

Leverbaar vr. 27 nov.

Conrad Electronic

Dit product

18.80 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 365,00^*

WAGO 713-1103 Female behuizing (kabel) 713 Totaal aantal polen: 6 Rastermaat: 3.50 mm Inhoud: 100 stuk(s)

Artikelnummer:537883

Leverbaar vr. 27 nov.

Conrad Electronic

18.80 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 539,00^*

WAGO 713-1103/000-047 Female behuizing (kabel) 713 Totaal aantal polen: 6 Rastermaat: 3.50 mm Inhoud: 100 stuk(s)

Artikelnummer:537884

Leverbaar vr. 27 nov.

Conrad Electronic

18.80 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 565,00^*

WAGO 713-1103/000-9037 Female behuizing (kabel) 713 Totaal aantal polen: 6 Rastermaat: 3.50 mm Inhoud: 100 stuk(s)

Artikelnummer:537885

Leverbaar vr. 27 nov.

Conrad Electronic

18.80 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 565,00^*

WAGO 713-1103/032-047 Female behuizing (kabel) 713 Totaal aantal polen: 6 Rastermaat: 3.50 mm Inhoud: 100 stuk(s)

Artikelnummer:537886

Leverbaar vr. 27 nov.

Conrad Electronic

38.70 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 649,00^*

WAGO 713-1103/032-9037 Female behuizing (kabel) 713 Totaal aantal polen: 6 Rastermaat: 3.50 mm Inhoud: 100 stuk(s)

Artikelnummer:537891

Leverbaar vr. 27 nov.

Conrad Electronic

38.70 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 649,00^*

WAGO 713-1103/037-000 Female behuizing (kabel) 713 Totaal aantal polen: 6 Rastermaat: 3.50 mm Inhoud: 50 stuk(s)

Artikelnummer:537892

Leverbaar vr. 27 nov.

Conrad Electronic

19.00 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 299,00^*

WAGO 713-1103/037-047 Female behuizing (kabel) 713 Totaal aantal polen: 6 Rastermaat: 3.50 mm Inhoud: 50 stuk(s)

Artikelnummer:537894

Leverbaar vr. 27 nov.

Conrad Electronic

19.00 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 319,00^*

WAGO 713-1103/037-9037 Female behuizing (kabel) 713 Totaal aantal polen: 6 Rastermaat: 3.50 mm Inhoud: 50 stuk(s)

Artikelnummer:537897

Leverbaar vr. 27 nov.

Conrad Electronic

19.00 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 319,00^*

WAGO 713-1103/107-047 Female behuizing (kabel) 713 Totaal aantal polen: 6 Rastermaat: 3.50 mm Inhoud: 50 stuk(s)

Artikelnummer:537899

Leverbaar vr. 27 nov.

Conrad Electronic

20.60 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 319,00^*

Documenten en downloads

Datablad

Datablad 537914 WAGO 713-1104 Female behuizing (kabel) 713 Totaal aantal polen: 8 Rastermaat: 3.50 mm Inhoud: 50 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 537914 WAGO 713-1104 Female behuizing (kabel) 713 Totaal aantal polen: 8 Rastermaat: 3.50 mm Inhoud: 50 stuk(s)

Omschrijving

De teksten voor dit artikel zijn een machinevertaling.

4x2-pins, 3,5 mm pitch / 0,138 in 100% omgekeerde polariteit beschermd, 2-rij, gecodeerd, zwart.

Omschrijving

De teksten voor dit artikel zijn een machinevertaling.

4x2-pins, 3,5 mm pitch / 0,138 in 100% omgekeerde polariteit beschermd, 2-rij, gecodeerd, zwart.
