Name: WAGO 734-307/019-000 Male header (standaard) 2140 Totaal aantal polen: 7 Rastermaat: 3.50 mm Inhoud: 50 stuk(s)
Brand: WAGO
SKU: 543915
Availability: BackOrder

Een beige kunststof stekker met meerdere aansluitpunten en een rechthoekige behuizing, geschikt voor elektronische verbindingen.

Diagram van de reductiecurve: Toont de stroom in ampère in verhouding tot de omgevingstemperatuur in graden Celsius voor verschillende poolaantallen.

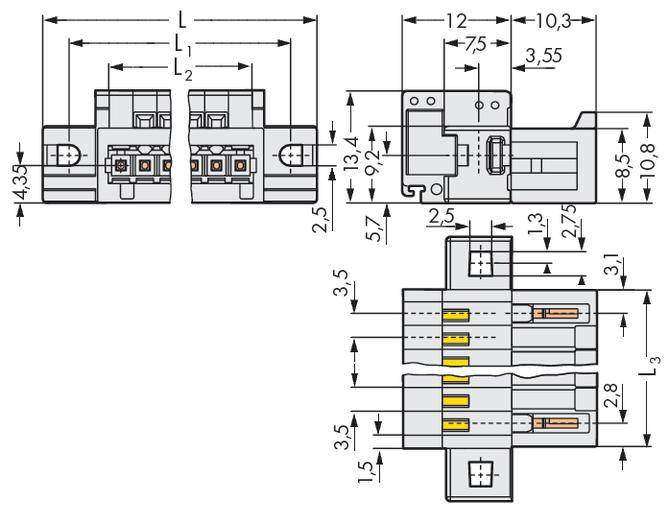

Technische tekening van een steekverbinder met afmetingen. Toont zij- en bovenaanzicht met gedetailleerde maatvoering in millimeters.

1/3

Soortnaam

Male header (standaard)

Bouwtype

Stekker, recht

Aantal rijen

Serie

2140

Rastermaat (RM)

3.50 mm

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 30 nov.

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 325,00 / Stuk)

€ 325,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Male connector

Inhoud: 50 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 7

Technische specificaties

Nominale stootspanning: 2,5 kV

Soortnaam: Male header (standaard)

Bouwtype: Stekker, recht

Aantal rijen: 1

Connectorsysteem: Wire-to-board

Serie: 2140

Rastermaat (RM): 3.50 mm

Aantal polen per rij: 7

Totaal aantal polen: 7

Breedte: 39.3 mm

Pinvorm: Vierkant

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Inhoud: 50 stuk(s)

AWG (max.): 14

AWG (min.): 28

Afm.: (l x b x h) 22.3 x 39.3 x 13.4 mm

Aansluiting: Veerklem

Materiaal (behuizing): Polyamide

Fabrikantnr.: 734-307/019-000

Kleur (specifiek): Lichtgrijs

Industrieverpakking: Ja

Isolatiemateriaal: Polyamide

Contactmateriaal: Elektrolytisch koper

Contactoppervlak print: Vertind

Contactoppervlak connect: Vertind

Nominale spanning: 160 V

Hoogte: 13.4 mm

: 22.3 mm

Max. dwarsdoorsnede: 1.50 mm²

Min. dwarsdoorsnede: 0.08 mm²

Insteekrichting: Horizontaal aan de printplaat

Max. temperatuur: +100 °C

Min. temperatuur: -60 °C

Type: 734-307/019-000
