Name: WAGO 734-340/018-000 Male header (standaard) 2140 Totaal aantal polen: 10 Rastermaat: 3.81 mm Inhoud: 50 stuk(s)
Brand: WAGO
SKU: 544009
Availability: BackOrder

Oranje elektrische connector met meerdere aansluitopties, toont binnenkant met metalen elementen en detailaanzicht rechts onderaan.

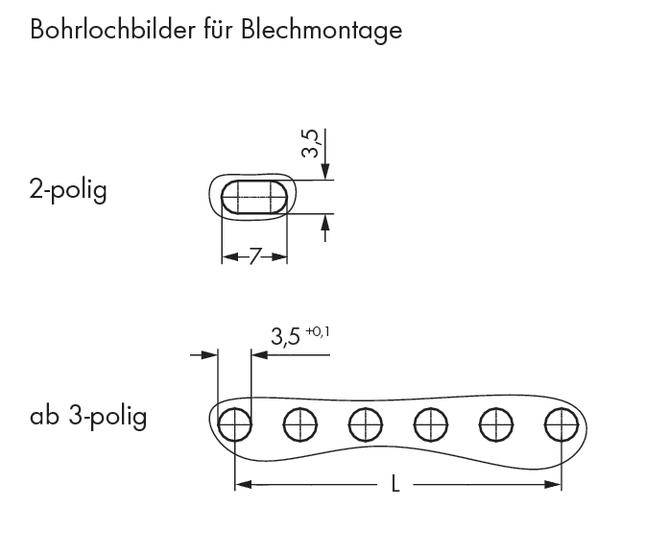

'Boorgatkonfiguraties voor plaatmontage': Tekening toont de positionering van boorgaten voor 2-polige en meervoudige aansluitingen met afmetingen.

Diagram van de reductiecurve: Toont de stroom in ampère in verhouding tot de omgevingstemperatuur in graden Celsius voor verschillende poolaantallen.

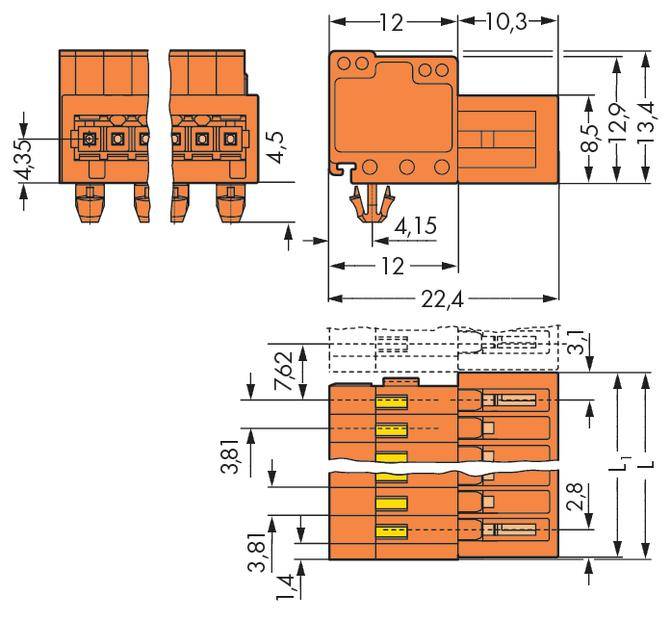

'Technische tekening van een connector met afmetingen. Hoogte 12, breedte 10,3, diepte 22,4 mm, pinlengte 4,35 mm.'

1/4

Soortnaam

Male header (standaard)

Bouwtype

Stekker, recht

Aantal rijen

Serie

2140

Rastermaat (RM)

3.81 mm

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 27 nov.

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 419,00 / Stuk)

€ 419,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Male connector

Inhoud: 50 stuk(s)
Aantal rijen: 1
Totaal aantal polen: 10

Technische specificaties

Nominale stootspanning: 2,5 kV

Soortnaam: Male header (standaard)

Bouwtype: Stekker, recht

Aantal rijen: 1

Connectorsysteem: Wire-to-board

Serie: 2140

Rastermaat (RM): 3.81 mm

Aantal polen per rij: 10

Totaal aantal polen: 10

Breedte: 40.19 mm

Pinvorm: Vierkant

Nominale stroom: 10 A

Nominale stroom (afgerond): 10 A

Inhoud: 50 stuk(s)

AWG (max.): 14

AWG (min.): 28

Afm.: (l x b x h) 22.3 x 40.19 x 17.9 mm

Aansluiting: Veerklem

Materiaal (behuizing): Polyamide

Fabrikantnr.: 734-340/018-000

Kleur (specifiek): Oranje

Industrieverpakking: Ja

Isolatiemateriaal: Polyamide

Contactmateriaal: Elektrolytisch koper

Contactoppervlak print: Vertind

Contactoppervlak connect: Vertind

Nominale spanning: 160 V

Hoogte: 17.9 mm

: 22.3 mm

Max. dwarsdoorsnede: 1.50 mm²

Min. dwarsdoorsnede: 0.08 mm²

Insteekrichting: Horizontaal aan de printplaat

Max. temperatuur: +100 °C

Min. temperatuur: -60 °C

Type: 734-340/018-000

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Breedte

Rastermaat (RM)

Totaal aantal polen

WAGO 734-302 Male header (standaard) 2140 Totaal aantal polen: 2 Rastermaat: 3.50 mm Inhoud: 200 stuk(s)

Artikelnummer:543879

Leverbaar vr. 27 nov.

Conrad Electronic

9.4 mm

3.50 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 505,00^*

WAGO 734-302/018-000 Male header (standaard) 2140 Totaal aantal polen: 2 Rastermaat: 3.50 mm Inhoud: 200 stuk(s)

Artikelnummer:543881

Leverbaar vr. 27 nov.

Conrad Electronic

9.4 mm

3.50 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 505,00^*

WAGO 734-302/019-000 Male header (standaard) 2140 Totaal aantal polen: 2 Rastermaat: 3.50 mm Inhoud: 100 stuk(s)

Artikelnummer:543882

Leverbaar vr. 27 nov.

Conrad Electronic

21.8 mm

3.50 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 285,00^*

WAGO 734-302/109-000 Male header (standaard) 2140 Totaal aantal polen: 2 Rastermaat: 3.50 mm Inhoud: 100 stuk(s)

Artikelnummer:543883

Leverbaar vr. 27 nov.

Conrad Electronic

16.5 mm

3.50 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 415,00^*

WAGO 734-303 Male header (standaard) 2140 Totaal aantal polen: 3 Rastermaat: 3.50 mm Inhoud: 200 stuk(s)

Artikelnummer:543885

Leverbaar vr. 27 nov.

Conrad Electronic

12.9 mm

3.50 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 639,00^*

WAGO 734-303/018-000 Male header (standaard) 2140 Totaal aantal polen: 3 Rastermaat: 3.50 mm Inhoud: 100 stuk(s)

Artikelnummer:543886

Leverbaar vr. 27 nov.

Conrad Electronic

12.9 mm

3.50 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 325,00^*

WAGO 734-303/019-000 Male header (standaard) 2140 Totaal aantal polen: 3 Rastermaat: 3.50 mm Inhoud: 100 stuk(s)

Artikelnummer:543888

Leverbaar vr. 27 nov.

Conrad Electronic

25.3 mm

3.50 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 355,00^*

WAGO 734-303/109-000 Male header (standaard) 2140 Totaal aantal polen: 3 Rastermaat: 3.50 mm Inhoud: 100 stuk(s)

Artikelnummer:543890

Leverbaar vr. 27 nov.

Conrad Electronic

20 mm

3.50 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 479,00^*

WAGO 734-304 Male header (standaard) 2140 Totaal aantal polen: 4 Rastermaat: 3.50 mm Inhoud: 100 stuk(s)

Artikelnummer:543891

Leverbaar vr. 30 okt.

11 Set(s)Conrad Electronic

16.4 mm

3.50 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 289,00^*

WAGO 734-304/018-000 Male header (standaard) 2140 Totaal aantal polen: 4 Rastermaat: 3.50 mm Inhoud: 100 stuk(s)

Artikelnummer:543893

Leverbaar vr. 27 nov.

Conrad Electronic

16.4 mm

3.50 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 395,00^*

Documenten en downloads

Datablad

Datablad 544009 WAGO 734-340/018-000 Male header (standaard) 2140 Totaal aantal polen: 10 Rastermaat: 3.81 mm Inhoud: 50 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 544009 WAGO 734-340/018-000 Male header (standaard) 2140 Totaal aantal polen: 10 Rastermaat: 3.81 mm Inhoud: 50 stuk(s)

Omschrijving

Met klikvoet, 10-polig, rastermaat 3,81 mm / 0,15 inch, met montage-adapter 209-137 ook op TS 35, beschermd tegen verkeerd aansluiten, plaatdikte 0,6 x 1,2 mm, bevestigingsgaten Ø 3,5 mm.

Omschrijving

Met klikvoet, 10-polig, rastermaat 3,81 mm / 0,15 inch, met montage-adapter 209-137 ook op TS 35, beschermd tegen verkeerd aansluiten, plaatdikte 0,6 x 1,2 mm, bevestigingsgaten Ø 3,5 mm.
