WAGO 756-1306/060-003 Systeembuskabel, hoekig Inhoud: 1 stuk(s)

Sensorkabel met haaks M12-connectoren aan beide uiteinden, geel kabel, geschikt voor industriële toepassingen.

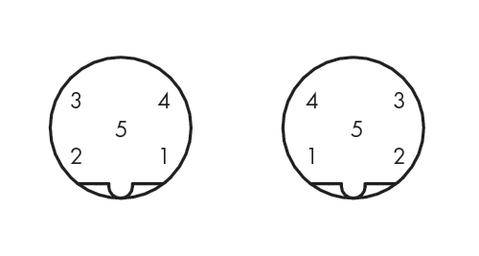

Twee ronde diagrammen met gelabelde sectoren van 1 tot 5 in verschillende volgorden. Getallen geven posities in de cirkel aan.

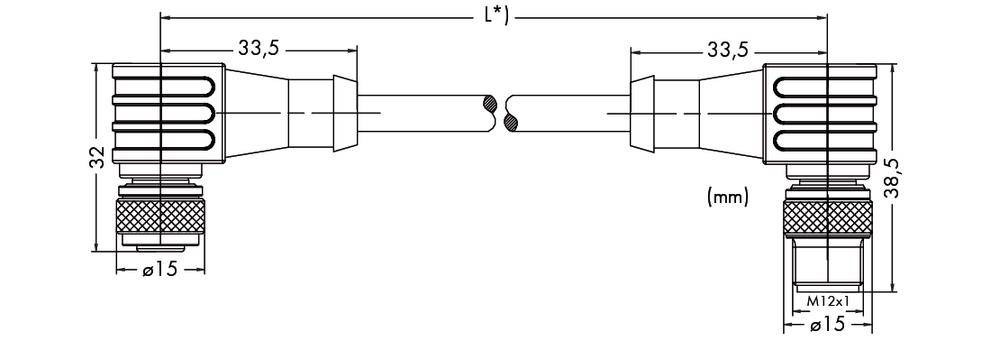

Technische tekening: Twee stekkerverbindingen in liggend formaat met gedetailleerde afmetingen, inclusief lengte en diameter, in millimeters.
'Pin 1 - 5: 0,14 mm². 1: wit/blauw. 2: blauw. 3: wit/oranje. 4: oranje. 5: wit/groen, groen, wit/bruin, bruin.' Lijst van aderbezettingen.
1/4
Soortnaam
Sensor/actuator dataconnector, geassembleerd
Bouwtype
Stekker, haaks
Bus, haaks
Stekkernorm
BUS-connector
Aansluiting A
M12-stekker, haaks
Aansluiting B
M12-stekker, haaks
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar di. 24 nov.
Aantal
Totaal (€ 119,99 / Stuk)
€ 119,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • KenmerkenGeslacht connectorMannelijk/VrouwelijkSoort kabelSystem busSnoerlengte0,3 mKleur van het productZwart, GeelImpedantie10 OhmAansluiting(en)2xM12Poorten & interfacesSoort kabelSystem busSnoerlengte0,3 mAansluiting(en)2xM12Technische detailsGeslacht connectorMannelijk/VrouwelijkImpedantie10 OhmGewicht56,8 gDuurzaamheidscertificatenRoHSGewicht en omvangGewicht56,8 gVerpakkingGewicht56,8 gAantal per verpakking1 stuk(s)
Type

756-1306/060-003

Soortnaam

Sensor/actuator dataconnector, geassembleerd

Bouwtype

Stekker, haaks

Bus, haaks

Stekkernorm

BUS-connector

Aansluiting A

M12-stekker, haaks

Aansluiting B

M12-stekker, haaks

Aantal polen

5

Kabellengte

30.00 cm

Mantelmateriaal

PUR

Nominale spanning

60 V

Nominale stroom

4 A

Nominale stroom (afgerond)

4 A

Kabeldoorsnede (sensor- en actorkabels)

0.14 mm²

Aansluiting

Kabel, open einde

Soort schroefdraad

M12

Kabelkleur

Geel

Codering

B

IP67

Bijzonderheden

Halogeenvrij

Hydrolysevast

Oliebestendig

UV-bestendig

Min. temperatuur

-25 °C

Max. temperatuur

+60 °C

Soort sluiting

Schroef

Fabrikantnr.

756-1306/060-003

Inhoud

1 stuk(s)

Kabel-Ø

6 mm

PLC - PLC

5

0.3 m

Circular connector

Circular connector

Documenten en downloads

Datablad

Datablad 546016 WAGO 756-1306/060-003 Systeembuskabel, hoekig Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 546016 WAGO 756-1306/060-003 Systeembuskabel, hoekig Inhoud: 1 stuk(s)

Omschrijving

Hoekig, 03 m, beiderzijds afgewerkt, B-codering, M12-bus hoekig, M12-stekker hoekig, geel.
