WAGO 756-5509/040-010 Sensor-/actuatorkabel Inhoud: 10 stuk(s)

Een zwarte kabel met twee stekkerverbindingen aan de uiteinden, die wordt gebruikt voor gegevens- of stroomoverdracht.
Twee ronde aansluitingen: links 'M8-bus' met genummerde pinnen 3, 4, 2, 1 met de klok mee; rechts 'M12-stekker' met pinnen 4, 3, 1, 2 met de klok mee.

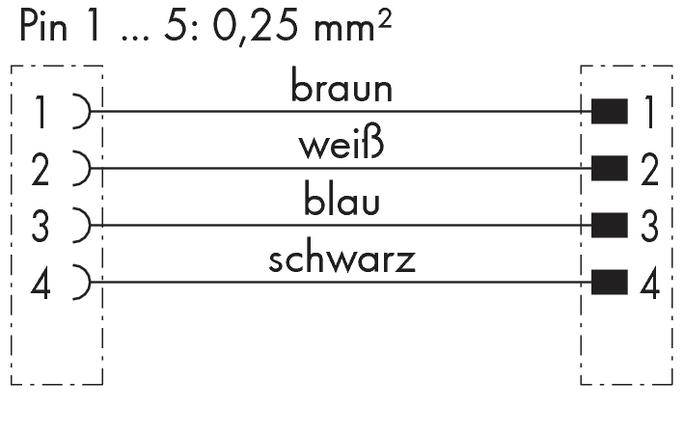

'Pin 1 tot 5: 0,25 mm²' toont verbindingen: Pin 1 bruin, Pin 2 wit, Pin 3 blauw, Pin 4 zwart. Diagram voor bedrading.

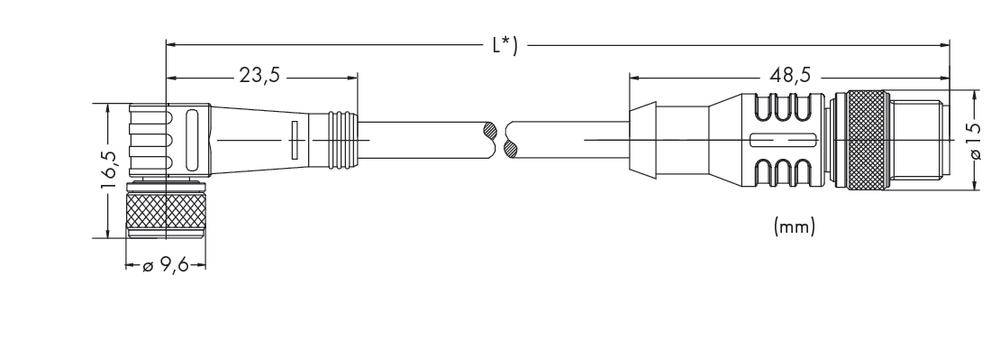

Technische tekening van een stekkerverbinding: Totale lengte L, afmetingen in mm aangegeven. Hoofdonderdelen en afmetingen duidelijk gemarkeerd.
1/4
Soortnaam
Sensor/actuator connector, geassembleerd
Bouwtype
Stekker, recht
Bus, haaks
Stekkernorm
Sensorik connector
Aansluiting A
M8-bus, haaks
Aansluiting B
M8-bus, haaks
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Leverbaar wo. 9 dec.
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 465,00 / Stuk)
€ 465,00
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

Sensor-/actuatorkabel

  • 756-5509/040-010
  • Industrieverpakking met 10 stuks

Technische specificaties

Type

756-5509/040-010

Soortnaam

Sensor/actuator connector, geassembleerd

Bouwtype

Stekker, recht

Bus, haaks

Stekkernorm

Sensorik connector

Aansluiting A

M8-bus, haaks

Aansluiting B

M8-bus, haaks

Aantal polen

4

Kabellengte

1.00 m

Mantelmateriaal

PUR

Nominale spanning

250 V

Nominale stroom

4 A

Nominale stroom (afgerond)

4 A

Kabeldoorsnede (sensor- en actorkabels)

0.34 mm²

Soort schroefdraad

M8

Kabelkleur

Zwart

IP67

Bijzonderheden

Geschikt voor sleepketting

Min. temperatuur

+90 °C

Max. temperatuur

-50 °C

Soort sluiting

Schroef

Fabrikantnr.

756-5509/040-010

Industrieverpakking

Ja

Inhoud

10 stuk(s)

Kabel-Ø

4.7 mm

Documenten en downloads

Datablad

Datablad 546546 WAGO 756-5509/040-010 Sensor-/actuatorkabel Inhoud: 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 546546 WAGO 756-5509/040-010 Sensor-/actuatorkabel Inhoud: 10 stuk(s)

Omschrijving

Beiderzijds afgewerkt, 4-polig, M8-bus hoekig, M12-stekker axiaal, 1 m.
