Name: Weidmüller 2530650000 VPU PV II 3 R 1500 Insteekbare overspanningsafleider Overspanningsbeveiliging voor: Photovoltaïsch
Brand: Weidmüller
SKU: 1760880
Availability: BackOrder

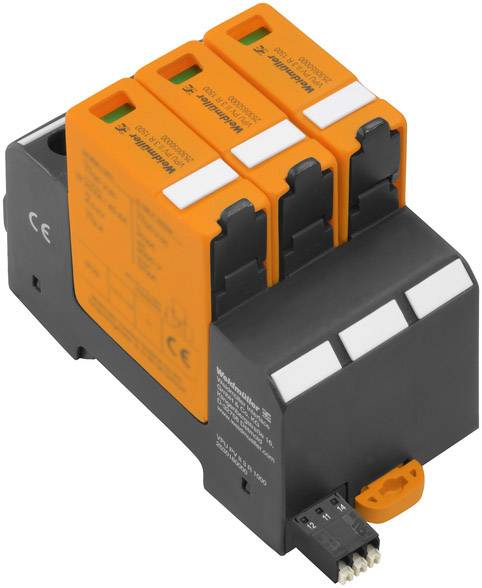

Een driepolige overspanningsbeveiliging in oranje en zwart, met technische specificaties gedrukt, voor elektrische installaties.

Datasheet (PDF)

Leverbaar wo. 2 dec.

Aantal

Stuk(s)

Totaal (€ 99,17 / Stuk)

€ 99,17

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Overspanningsafleider (energietechniek/stroomvoorziening), met afstandsmeldcontact, type II, DC, 1500 V

Gecodeerd spanningsniveau
Inbouw in installatieverdelers
Thermische beveiligingsfunctie

Technische specificaties

Isoleerlengte: 8 mm
Striplengte nominale aansluiting: 18 mm
Aansluiting: PUSH-IN
Aantrekkoppel, max.: 4 Nm
Aantrekkoppel, min.: 2 Nm
Model: Installatiebehuizing; 3 TE, Insta-IP20
Bevestigingsmaat hoogte: 75 mm
Klembereik, max.: 35 mm²
Klembereik, min.: 1,5 mm²
Kortsluitvastheid ISCPV: 11.000 A
Opslagtemperatuur: -40 tot 85 °C
Doorsnede draadaansluiting, enkele ader, max.: 1,5 mm²
Doorsnede draadaansluiting, fijnaderig, max.: 25 mm²
De geleideraansluiting, meerdraads, max.: 35 mm²
Nettogewicht: 440 g
Optische functie-indicatie: groen = OK, rood = afleider defect, vervangen
Draagrail: TS 35
Overspanningscategorie: III
Verontreinigingsgraad: 3

Soortnaam: Insteekbare overspanningsafleider

Overspanningsbeveiliging voor: Photovoltaïsch systeem

Lekstroom: 20 kA

Nominale spanning: 1500 V

Bedrijfstemperatuur: -40 °C tot +70 °C

: IP20

Fabrikantnr.: 2530650000

Type: VPU PV II 3 R 1500

Kleur (specifiek): Zwart
Oranje

Normen: ROHS-conform

Afm.: (l x b x h) 54 x 54 x 102 mm

: 54 mm

Breedte: 54 mm

Hoogte: 102 mm

Diepte: 70 mm

Inhoud: 1 stuk(s)

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Overspanningsbeveiliging voor

Lekstroom

Nominale spanning

Weidmüller 2530650000 VPU PV II 3 R 1500 Insteekbare overspanningsafleider Overspanningsbeveiliging voor: Photovoltaïsch systeem 20 kA 1 stuk(s)

Artikelnummer:1760880

Leverbaar wo. 2 dec.

Conrad Electronic

Dit product

Photovoltaïsch systeem

20 kA

1500 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Weidmüller 1351220000 VPU II 2 PV 1000V DC Insteekbare overspanningsafleider 12.5 kA 1 stuk(s)

Artikelnummer:1950551

Leverbaar vr. 16 okt.

5 Stuk(s)Conrad Electronic

12.5 kA

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 161,15^*

Weidmüller 1351240000 VPU II 2 R PV 1000V DC Insteekbare overspanningsafleider 12.5 kA 1 stuk(s)

Artikelnummer:1951513

Leverbaar vr. 16 okt.

5 Stuk(s)Conrad Electronic

12.5 kA

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 173,55^*

Weidmüller 1351340000 VPU II 2 PV 600V DC Insteekbare overspanningsafleider 12.5 kA 1 stuk(s)

Artikelnummer:1912790

Leverbaar vr. 27 nov.

Conrad Electronic

12.5 kA

600 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 128,09^*

Weidmüller 2530190000 VPU PV I+II 3 R 1000 E Insteekbare overspanningsafleider 20 kA 1 stuk(s)

Artikelnummer:1917438

Leverbaar vr. 16 okt.

5 Stuk(s)Conrad Electronic

20 kA

1100 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 103,30^*

Weidmüller 2530520000 VPU PV I+II 3 1000 E Insteekbare overspanningsafleider 20 kA 1 stuk(s)

Artikelnummer:1915997

Leverbaar di. 13 okt.

13 Stuk(s)Conrad Electronic

20 kA

1100 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 107,43^*

Weidmüller 2530530000 VPU PV I+II 0 1000 E Insteekbare overspanningsafleider 20 kA 1 stuk(s)

Artikelnummer:1915813

Leverbaar di. 13 okt.

8 Stuk(s)Conrad Electronic

20 kA

1000 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

Weidmüller 2530550000 VPU PV II 3 1000 Insteekbare overspanningsafleider Overspanningsbeveiliging voor: Photovoltaïsch systeem 20 kA 1 stuk(s)

Artikelnummer:1761032

Leverbaar di. 13 okt.

3 Stuk(s)Conrad Electronic

Photovoltaïsch systeem

20 kA

1100 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 67,76^*

Weidmüller 2530570000 VPU PV I+II 0 1500 Insteekbare overspanningsafleider Overspanningsbeveiliging voor: Photovoltaïsch systeem 20 kA 1 stuk(s)

Artikelnummer:1760958

Leverbaar vr. 27 nov.

Conrad Electronic

Photovoltaïsch systeem

20 kA

1500 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

Weidmüller 2530580000 VPU PV I+II 3 1500 Insteekbare overspanningsafleider Overspanningsbeveiliging voor: Photovoltaïsch systeem 20 kA 1 stuk(s)

Artikelnummer:1760987

Leverbaar vr. 16 okt.

5 Stuk(s)Conrad Electronic

Photovoltaïsch systeem

20 kA

1500 V

Stuk(s)

Min.: 1

Meervoud: 1

€ 210,74^*

Documenten en downloads

Datablad

Datablad 1760880 Weidmüller 2530650000 VPU PV II 3 R 1500 Insteekbare overspanningsafleider Overspanningsbeveiliging voor: Photovoltaïsch

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1760880 Weidmüller 2530650000 VPU PV II 3 R 1500 Insteekbare overspanningsafleider Overspanningsbeveiliging voor: Photovoltaïsch

Omschrijving

De VARITECTOR overspanningsbeveiliging van de series VPU PV I (type I) en VPU PV II (type II) beschermt fotovoltaïsche installaties en de componenten ervan effectief tegen interferenties door bliksem en overspanningen, zelfs duidelijk onder de grenzen die door de isolatiecoördinatie conform en 60664-3/DIN VDE 0110-3 zijn ingesteld. Hierdoor worden de infrastructuur en ook de omvormersystemen tegen overspanning beschermd en wordt de beschikbaarheid van de installatie verhoogd.De afleiders zijn getest conform de productnorm IEC 50539-11/DIN en 50539-11 en kunnen worden geïnstalleerd in fotovoltaïsche voedingssystemen volgens de toepassingsstandaard IEC 50539-12/DIN EN 50539-12 en conform IEC 60364-7-712.
