Name: Weidmüller DRIKITP 24VAC 1CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 10 A 1x wisselc
Brand: Weidmüller
SKU: 1950082
Availability: BackOrder

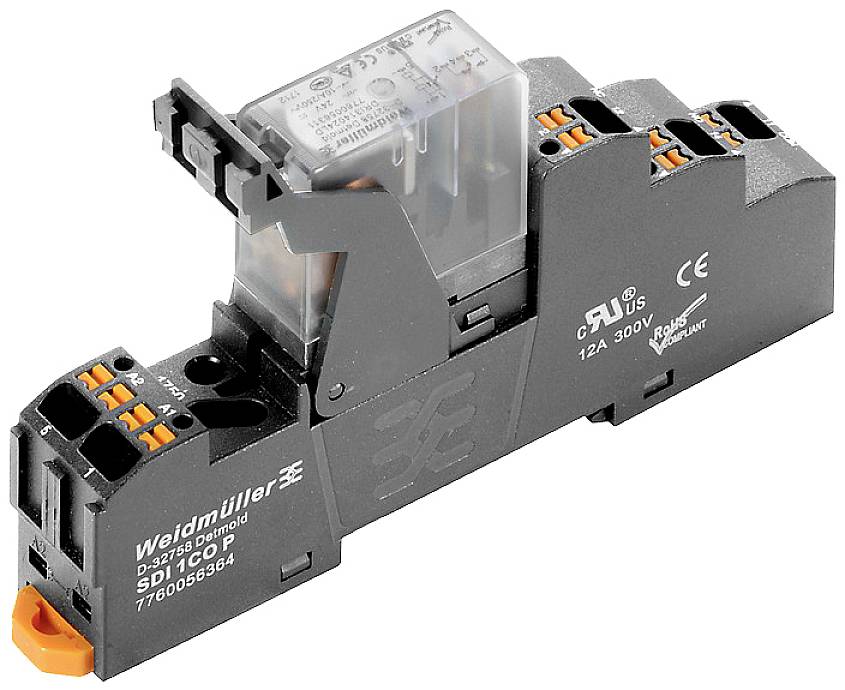

Een elektronisch onderdeel met opschrift 'Weidmüller 12A 300V', zwarte behuizing, oranje en zilveren aansluitingen.

Verpakkingswijze

Package

Soortnaam

Relaismodule (modulair)

Contactsoort

1x wisselcontact

Nominale spanning

24 V/AC

Schakelspanning (max.)

250 V/AC

250 V/DC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar di. 17 nov.

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 109,99 / Stuk)

€ 109,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Statusweergave: LED rood
Inschakelvertraging: ≤ 15 ms
Uitschakelvertraging: ≤ 10 ms
Min. Schakelvermogen: 10 mA bij 12 V, 100 mA bij 5 V
Max. schakelfrequentie bij nominale belasting: 0,1 Hz
Draagrail: TS 35
Testknop: nee
Mechanische schakelstandaanduiding: nee
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isolatiemateriaalgroep: IIIb
Spanningsvastheid ingang - uitgang: 5 kVeff / 1min
Striplengte nominale aansluiting: 10 mm
Klembereik, nominale aansluiting: 1,5 mm²
Klembereik, min.: 0,14 mm²
Klembereik, max.: 1,5 mm²
De geleideraansluiting AWG, min.: AWG 26
De geleideraansluiting AWG, max.: AWG 16
Doorsnede draadaansluiting, enkele ader, min.: 0,14 mm²
Doorsnede draadaansluiting, enkele ader, max.: 1,5 mm²
Doorsnede draadaansluiting, fijnaderig, min.: 0,14 mm²
Doorsnede draadaansluiting, fijnaderig, max.: 1,5 mm²
De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,14 mm²
De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 1 mm²
De geleideraansluiting, fijndradig, AEH (DIN 46228-1), min.: 0,14 mm²
De geleideraansluiting, fijndradig, AEH (DIN 46228-1), max.: 1,5 mm²
Messen maten: 0,4 x 2,5 mm

: Package

Soortnaam: Relaismodule (modulair)

Type: DRIKITP 24VAC 1CO LD

Aansluiting: Push-In-klem

Kleur (specifiek): Zwart

Bedrijfsspanning (min.): 19.2 V/AC

Bedrijfsspanning (max.): 19.2 V/AC

Response-tijd: 15 ms

Afvalvertraging: 10 ms

: 1x wisselcontact

Contactmateriaal: AgNi

Nominale spanning: 24 V/AC

Schakelspanning (max.): 250 V/AC
250 V/DC

Schakelstroom (max.): 10 A

Max. schakelvermogen: 2500 VA
240 W

Mechanische levensduur: 10 x 10⁶ schakelingen

Lucht-/kruipafstand (spoel/contact): 3 mm

Weerstand (spoel): 240 Ω

Bijzonderheden: Met LED

: IP20

Max. temperatuur: 55 °C

Min. temperatuur: -40 °C

: 63 mm

Breedte: 15.9 mm

Hoogte: 102.1 mm

Afm.: (l x b x h) 63 x 15.9 x 102.1 mm

Inhoud: 10 stuk(s)

Gewicht: 55.31 g

Conform RoHS: Ja

UKCA: n.v.t.

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Contactsoort

Nominale spanning

Schakelspanning (max.)

Schakelstroom (max.)

Verpakkingswijze

Weidmüller DRIKITP 24VAC 1CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 10 A 1x wisselcontact Package 10 stuk(s)

Artikelnummer:1950082

Leverbaar di. 17 nov.

Conrad Electronic

Dit product

1x wisselcontact

24 V/AC

250 V/AC

10 A

Package

Stuk(s)

Min.: 1

Meervoud: 1

€ 109,99^*

Weidmüller DRIKIT 110VDC 2CO LD Relaismodule (modulair) Nominale spanning: 110 V/DC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951804

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

2x wisselcontact

110 V/DC

250 V/AC

5 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 104,99^*

Weidmüller DRIKIT 12VDC 2CO LD/PB Relaismodule (modulair) Nominale spanning: 12 V/DC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1950828

Leverbaar wo. 18 nov.

Conrad Electronic

2x wisselcontact

12 V/DC

250 V/AC

5 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 104,99^*

Weidmüller DRIKIT 230VAC 1CO LD Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 10 A 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:1949685

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

1x wisselcontact

230 V/AC

250 V/AC

10 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 104,99^*

Weidmüller DRIKIT 230VAC 1CO LD/PB Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 10 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1950827

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

1x wisselcontact

230 V/AC

250 V/AC

10 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 109,99^*

Weidmüller DRIKIT 230VAC 2CO LD Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951805

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

2x wisselcontact

230 V/AC

250 V/AC

5 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 109,99^*

Weidmüller DRIKIT 230VAC 2CO LD/PB Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951808

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

2x wisselcontact

230 V/AC

250 V/AC

5 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Weidmüller DRIKIT 24VAC 1CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 10 A 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951803

Leverbaar wo. 18 nov.

Conrad Electronic

1x wisselcontact

24 V/AC

250 V/AC

10 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 104,99^*

Weidmüller DRIKIT 24VAC 1CO LD/PB Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 10 A 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:1950826

Leverbaar di. 24 nov.

Conrad Electronic

1x wisselcontact

24 V/AC

250 V/AC

10 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 109,99^*

Weidmüller DRIKIT 24VAC 2CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951602

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

2x wisselcontact

24 V/AC

250 V/AC

5 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 109,99^*

Documenten en downloads

Datablad

Datablad 1950082 Weidmüller DRIKITP 24VAC 1CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 10 A 1x wisselc

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1950082 Weidmüller DRIKITP 24VAC 1CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 10 A 1x wisselc

Omschrijving

Weidmüller Koppelrelais 24VAC DRIKITP 24VAC 1CO LD

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 24VAC 1 WechslerTyp:DRIKITP 24VAC 1CO LDAusführung des elektrischen Anschlusses:SteckanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:19,2..26,4 VBemessungssteuerspeisespannung Us bei AC 60 Hz:19,2..26,4 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:1Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VBetriebsspannung bei DC:250 VNennstrom:10 ASchutzart (IP):IP20Breite:15,9 mmHöhe:102,1 mmTiefe:63 mm
Weidmüller Koppelrelais 24VAC DRIKITP 24VAC 1CO LD: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118586022

Geliefert wird: Weidmüller Koppelrelais 24VAC 1 Wechsler DRIKITP 24VAC 1CO LD, Verpackungseinheit: 10 Stk., EAN: 4050118586022
