Name: Weidmüller DRMKIT 220VDC 4CO LD/PB Relaismodule (modulair) Nominale spanning: 220 V/DC Schakelstroom (max.): 5 A 4x wiss
Brand: Weidmüller
SKU: 1951727
Availability: BackOrder

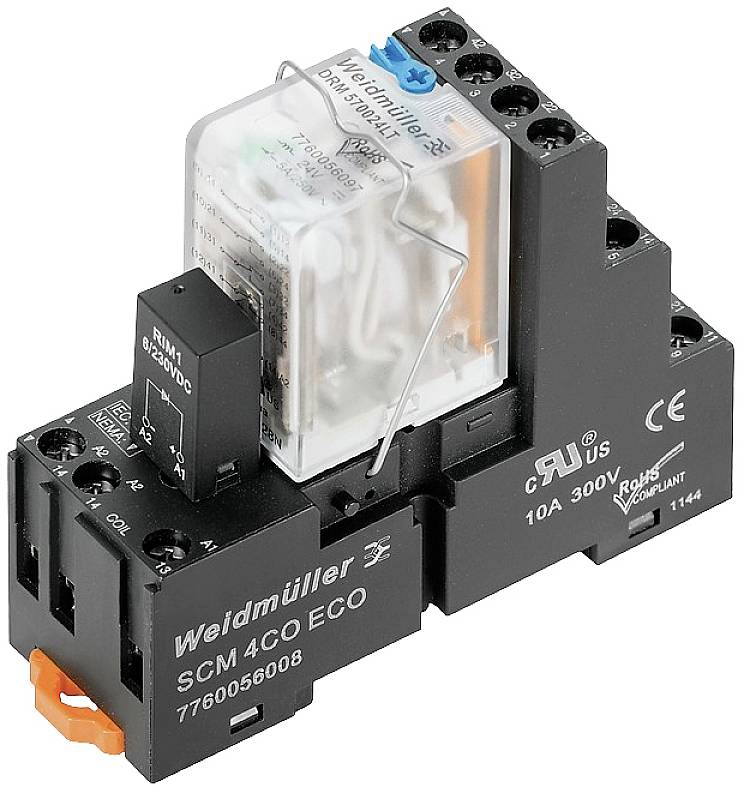

Een Weidmüller relaismodule met de aanduiding 'SCM4CO ECO', geschikt voor 10A en 300V. Het beschikt over meerdere aansluitklemmen.

Verpakkingswijze

Piece

Soortnaam

Relaismodule (modulair)

Contactsoort

4x wisselcontact

Nominale spanning

220 V/DC

Schakelspanning (max.)

250 V/AC

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 18 nov.

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 179,99 / Stuk)

€ 179,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Statusweergave: LED groen
Inschakelvertraging:< 20 ms
Uitschakelvertraging:< 20 ms
Min. Schakelvermogen: 10 mA bij 12 V, 100 mA bij 5 V
Max. schakelfrequentie bij nominale belasting: 0,1 Hz
Draagrail: TS 35
Testknop: ja (blockierbar)
Mechanische schakelstandaanduiding: ja
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isolatiemateriaalgroep: C
Spanningsvastheid ingang - uitgang: 1,8 kVeff / 1 min
Striplengte nominale aansluiting: 7 mm
Klembereik, min.: 0,5 mm²
Klembereik, max.: 2,5 mm²
Doorsnede draadaansluiting, enkele ader, min.: 0,5 mm²
Doorsnede draadaansluiting, enkele ader, max.: 2,5 mm²
Doorsnede draadaansluiting, fijnaderig, min.: 0,5 mm²
Doorsnede draadaansluiting, fijnaderig, max.: 2,5 mm²
De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,5 mm²
De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 2,5 mm²
De geleideraansluiting, fijndradig, AEH (DIN 46228-1), min.: 0,5 mm²
De geleideraansluiting, fijndradig, AEH (DIN 46228-1), max.: 2,5 mm²
Messen maten: maat PH1

: Piece

Soortnaam: Relaismodule (modulair)

Type: DRMKIT 220VDC 4CO LD/PB

Aansluiting: Schroefklem

Kleur (specifiek): Zwart

Bedrijfsspanning (min.): 198 V/DC

Bedrijfsspanning (max.): 154 V/DC

Response-tijd: 20 ms

Afvalvertraging: 20 ms

: 4x wisselcontact

Contactmateriaal: AgNi + 0.15 μm Au

Nominale spanning: 220 V/DC

Schakelspanning (max.): 250 V/AC

Schakelstroom (max.): 5 A

Max. schakelvermogen: 1250 VA
120 W

Mechanische levensduur: 20 x 10⁶ schakelingen

Lucht-/kruipafstand (spoel/contact): 5.5 mm

Weerstand (spoel): 42000 Ω

Bijzonderheden: Met testknop

: IP20

Max. temperatuur: 60 °C

Min. temperatuur: -40 °C

: 66.8 mm

Breedte: 27.2 mm

Hoogte: 79.9 mm

Afm.: (l x b x h) 66.8 x 27.2 x 79.9 mm

Inhoud: 10 stuk(s)

Gewicht: 93.35 g

Conform RoHS: Ja

UKCA: Ja

Varianten(Alle gegevens zijn incl. btw en excl verzendkosten)

Contactsoort

Nominale spanning

Schakelspanning (max.)

Schakelstroom (max.)

Verpakkingswijze

Weidmüller DRIKIT 110VDC 2CO LD Relaismodule (modulair) Nominale spanning: 110 V/DC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951804

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

2x wisselcontact

110 V/DC

250 V/AC

5 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 104,99^*

Weidmüller DRIKIT 12VDC 2CO LD/PB Relaismodule (modulair) Nominale spanning: 12 V/DC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1950828

Leverbaar wo. 18 nov.

Conrad Electronic

2x wisselcontact

12 V/DC

250 V/AC

5 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 104,99^*

Weidmüller DRIKIT 230VAC 1CO LD Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 10 A 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:1949685

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

1x wisselcontact

230 V/AC

250 V/AC

10 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 104,99^*

Weidmüller DRIKIT 230VAC 1CO LD/PB Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 10 A 1x wisselcontact 10 stuk(s)

Artikelnummer:1950827

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

1x wisselcontact

230 V/AC

250 V/AC

10 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 109,99^*

Weidmüller DRIKIT 230VAC 2CO LD Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951805

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

2x wisselcontact

230 V/AC

250 V/AC

5 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 109,99^*

Weidmüller DRIKIT 230VAC 2CO LD/PB Relaismodule (modulair) Nominale spanning: 230 V/AC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951808

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

2x wisselcontact

230 V/AC

250 V/AC

5 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Weidmüller DRIKIT 24VAC 1CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 10 A 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951803

Leverbaar wo. 18 nov.

Conrad Electronic

1x wisselcontact

24 V/AC

250 V/AC

10 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 104,99^*

Weidmüller DRIKIT 24VAC 1CO LD/PB Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 10 A 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:1950826

Leverbaar di. 24 nov.

Conrad Electronic

1x wisselcontact

24 V/AC

250 V/AC

10 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 109,99^*

Weidmüller DRIKIT 24VAC 2CO LD Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 5 A 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:1951602

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

2x wisselcontact

24 V/AC

250 V/AC

5 A

Piece

Stuk(s)

Min.: 1

Meervoud: 1

€ 109,99^*

Weidmüller DRIKIT 24VAC 2CO LD/PB Relaismodule (modulair) Nominale spanning: 24 V/AC Schakelstroom (max.): 5 A 2x wisselcontact 10 stuk(s)

Artikelnummer:1951807

Leverbaar vr. 6 nov.

5 Set(s)Conrad Electronic

2x wisselcontact

24 V/AC

250 V/AC

5 A

Stuk(s)

Min.: 1

Meervoud: 1

€ 119,99^*

Documenten en downloads

Datablad

Datablad 1951727 Weidmüller DRMKIT 220VDC 4CO LD/PB Relaismodule (modulair) Nominale spanning: 220 V/DC Schakelstroom (max.): 5 A 4x wiss

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1951727 Weidmüller DRMKIT 220VDC 4CO LD/PB Relaismodule (modulair) Nominale spanning: 220 V/DC Schakelstroom (max.): 5 A 4x wiss

Omschrijving

Weidmüller Relaiskoppler DRMKIT220VDC4COLD/PB

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Relaiskoppler mit SockelTyp:DRMKIT220VDC4COLD/PBAusführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei DC:198..286 VSpannungsart zur Betätigung:ACAntrieb, Polung:gepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Wechsler:4Art des Schaltkontaktes:EinfachkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silber-Nickel (AgNi)Spannungsart der Betriebsspannung:DCBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VNennstrom:5 ASchutzart (IP):IP20Breite:27,2 mmHöhe:79,9 mmTiefe:66,8 mm
Weidmüller Relaiskoppler DRMKIT220VDC4COLD/PB: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4050118347319

Geliefert wird: Weidmüller Relaiskoppler mit Sockel DRMKIT220VDC4COLD/PB, Verpackungseinheit: 10 Stk., EAN: 4050118347319
