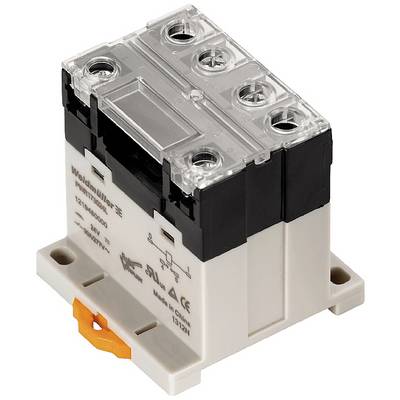

Weidmüller PWR173006L Koppelrelais 6 V/AC 30 A 1x NO 10 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Koppelrelais
Contactsoort
1x NO
Nominale spanning
6 V/AC
Schakelspanning (max.)
277 V/AC
Schakelstroom (max.)
30 A
Datasheet (PDF)
Aantal (Set(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 161,15
3
2% = € 3,94
€ 157,21
5
3% = € 5,50
€ 155,65
10
4% = € 6,55
€ 154,60
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal (Verpakkingsgrootte 10 stuk(s))
Totaal (€ 16,12 / Stuk)
€ 161,15
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Vocht: 35...85 % rel. Vochtigheid, geen condensatie
- opslagtemperatuur: -25 °C...55 °C
- nominaal vermogen: 1,9 W
- responsiespanning type: 4.5 V / 0.9 V DC
- statusindicatie: LED groen
- nominale schakelspanning: 277 V AC
- inschakelstroom: 150 A / 50 ms
- schakelvermogen DC (ohms), max.: 720 W @ 24 V
- min. Schakelvermogen: 100 mA bij 12 V
- max. Schakelfrequentie bij nominale belasting: 0,1 Hz
- draagrail: TS 35
- testknop: Nee
- mechanische schakelstandaanduiding: Nee nominale
- spanning: 250 V
- overspanningscategorie: III
- verontreinigingsgraad: 3
- isolatiegroep: IIIa
- spanningssterkte ingang - uitgang: 4 kVeff / 1 min
- spanningsweerstand open contact
- <
- : 2 kVeff / 1 min staande stootspanning: 6 kV (1,2/50 µs) uitschakelvertraging: 10 ms contact weerstand: ≤ 50 mΩ
- klembereik, meetaansluiting, min. (Bedieningszijde): 0,5 mm²
- klembereik, meetaansluiting, max. (bedieningszijde): 2,5 mm²
- Aantrekkoppel, min. (Kant van de besturing): 0,5 Nm
- aanhaalmoment, max. (kant van de besturing): 1,2 Nm
- mesmaat (kant van de besturing): Gr. PH2
- klembereik, meetaansluiting, min. (Lastzijde): 0,5 mm²
- klembereik, meetaansluiting, max. (lastzijde): 4 mm²
- Aantrekkoppel, min. (Lastzijde): 0,5 Nm
- aanhaalmoment, max. (lastzijde): 1,2 Nm
- mesmaat (lastzijde): Gr. PH2
- Soortnaam
Koppelrelais
- Type
PWR173006L
- Aansluiting
Schroeven
- Kleur (specifiek)
Beige
1x NO
- Contactmateriaal
AgSnO2
- Nominale spanning
6 V/AC
- Schakelspanning (max.)
277 V/AC
- Schakelstroom (max.)
30 A
- Max. schakelvermogen
8300 VA
- Lucht-/kruipafstand (spoel/contact)
5.5 mm
- Weerstand (spoel)
18.9 Ω
IP10
- Max. temperatuur
+55 °C
- Min. temperatuur
-25 °C
- Diepte
55 mm
- Breedte
50.5 mm
- Hoogte
34 mm
- Afm.
(b x h x d) 50.5 x 34 x 55 mm
- Inhoud
10 stuk(s)
- Gewicht
120 g
- Conform RoHS
Ja
- Continu stroom (max.)
30 A
- Voedingsspanning
6 V/AC
- Inschakelstroomsterkte
150 A
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 1912178 Weidmüller PWR173006L Koppelrelais 6 V/AC 30 A 1x NO 10 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1912178 Weidmüller PWR173006L Koppelrelais 6 V/AC 30 A 1x NO 10 stuk(s)
Omschrijving
Relaiskoppeling als gemonteerde aan, die bestaat uit insteekrelais en insteeksokkel. Besturings- en laststroomkring zijn galvanisch gescheiden.
