Weidmüller PWR173730L Koppelrelais 230 V/AC 30 A 1x NO 10 stuk(s) kopen ? Conrad Electronic

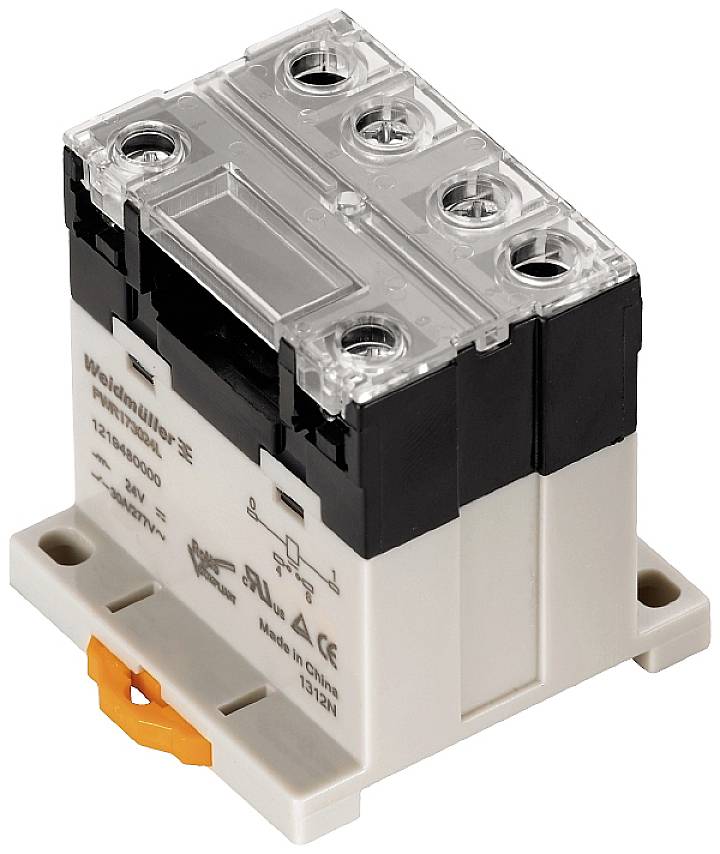

Een witte en zwarte schakelaar met geëtiketteerde aansluitklemmen en een oranje bevestigingsschuiver aan de ene kant.

Soortnaam

Koppelrelais

Contactsoort

1x NO

Nominale spanning

230 V/AC

Schakelspanning (max.)

277 V/AC

Schakelstroom (max.)

30 A

Datasheet (PDF)

Leverbaar vr. 25 sep.

5 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 18,59 / Stuk)

€ 185,94

excl. btw

Gratis verzending*

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Vocht: 35...85 % rel. Vochtigheid, geen condensatie
opslagtemperatuur: -25 °C...55 °C
nominale stroom AC: 11 mA
nominaal vermogen: 2,5 VA
Aansprech-/afvalspanning type: 172.5 V / 34.5 V AC
statusindicatie: LED groen
nominale schakelspanning: 277 V AC
inschakelstroom: 150 A / 50 ms
schakelvermogen DC (ohms), max.: 720 W @ 24 V
min. Schakelvermogen: 100 mA bij 12 V
max. Schakelfrequentie bij nominale belasting: 0,1 Hz
draagrail: TS 35
testknop: Nee
mechanische schakelstandaanduiding: Nee nominale
spanning: 250 V
overspanningscategorie: III
verontreinigingsgraad: 3
isolatiegroep: IIIa
spanningssterkte ingang - uitgang: 4 kVeff / 1 min
spanningsweerstand open contact
<
: 2 kVeff / 1 min staande stootspanning: 6 kV (1,2/50 µs) uitschakelvertraging: 10 ms contact weerstand: ≤ 50 mΩ
klembereik, meetaansluiting, min. (Bedieningszijde): 0,5 mm²
klembereik, meetaansluiting, max. (bedieningszijde): 2,5 mm²
Aantrekkoppel, min. (Kant van de besturing): 0,5 Nm
aanhaalmoment, max. (kant van de besturing): 1,2 Nm
mesmaat (kant van de besturing): Gr. PH2
klembereik, meetaansluiting, min. (Lastzijde): 0,5 mm²
klembereik, meetaansluiting, max. (lastzijde): 4 mm²
Aantrekkoppel, min. (Lastzijde): 0,5 Nm
aanhaalmoment, max. (lastzijde): 1,2 Nm
mesmaat (lastzijde): Gr. PH2

Soortnaam: Koppelrelais

Type: PWR173730L

Aansluiting: Schroeven

Kleur (specifiek): Beige

: 1x NO

Contactmateriaal: AgSnO2

Nominale spanning: 230 V/AC

Schakelspanning (max.): 277 V/AC

Schakelstroom (max.): 30 A

Max. schakelvermogen: 8300 VA

Lucht-/kruipafstand (spoel/contact): 5.5 mm

Weerstand (spoel): 21000 Ω

: IP10

Max. temperatuur: +55 °C

Min. temperatuur: -25 °C

Diepte: 55 mm

Breedte: 50.5 mm

Hoogte: 34 mm

Afm.: (b x h x d) 50.5 x 34 x 55 mm

Inhoud: 10 stuk(s)

Gewicht: 119.3 g

Conform RoHS: Ja

Continu stroom (max.): 30 A

Voedingsspanning: 230 V/AC

Inschakelstroomsterkte: 150 A

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 1912162 Weidmüller PWR173730L Koppelrelais 230 V/AC 30 A 1x NO 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1912162 Weidmüller PWR173730L Koppelrelais 230 V/AC 30 A 1x NO 10 stuk(s)

Omschrijving

Weidmüller Koppelrelais 230VAC PWR173730L

Abbildung ähnlich.
Bitte achten Sie auf die technischen Daten und die EAN des Produkts.

Hersteller:WeidmüllerBezeichnung:Koppelrelais 230VAC 1 SchließerTyp:PWR173730LAusführung des elektrischen Anschlusses:SchraubanschlussKomplettgerät mit Sockel:jaMit abnehmbaren Klemmen:neinMit LED-Anzeige:jaBemessungssteuerspeisespannung Us bei AC 50 Hz:207..253 VBemessungssteuerspeisespannung Us bei AC 60 Hz:207..253 VSpannungsart zur Betätigung:ACAntrieb, Polung:ungepoltSchaltverhalten des Antriebs:monostabilAnzahl der Kontakte als Schließer:1Art des Schaltkontaktes:DoppelkontaktMit zwangsgeführten Kontakten:neinWerkstoff des Kontaktes:Silberzinnoxid (AgSnO2)Spannungsart der Betriebsspannung:ACBetriebsspannung bei AC 50 Hz:250 VBetriebsspannung bei AC 60 Hz:250 VSchutzart (IP):IP10Breite:50,5 mmHöhe:34 mmTiefe:55 mm
Weidmüller Koppelrelais 230VAC PWR173730L: weitere Details
Baugruppe aus Steckrelais und Stecksockel. Steuerstromkreis und Laststromkreis sind galvanisch getrennt. EAN: 4032248999002

Geliefert wird: Weidmüller Koppelrelais 230VAC 1 Schließer PWR173730L, Verpackungseinheit: 10 Stk., EAN: 4032248999002
