Name: Weidmüller TRZ 24VDC 1NO HC Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 16 A 1x NO 10 stuk(
Brand: Weidmüller
SKU: 1948677
Availability: BackOrder

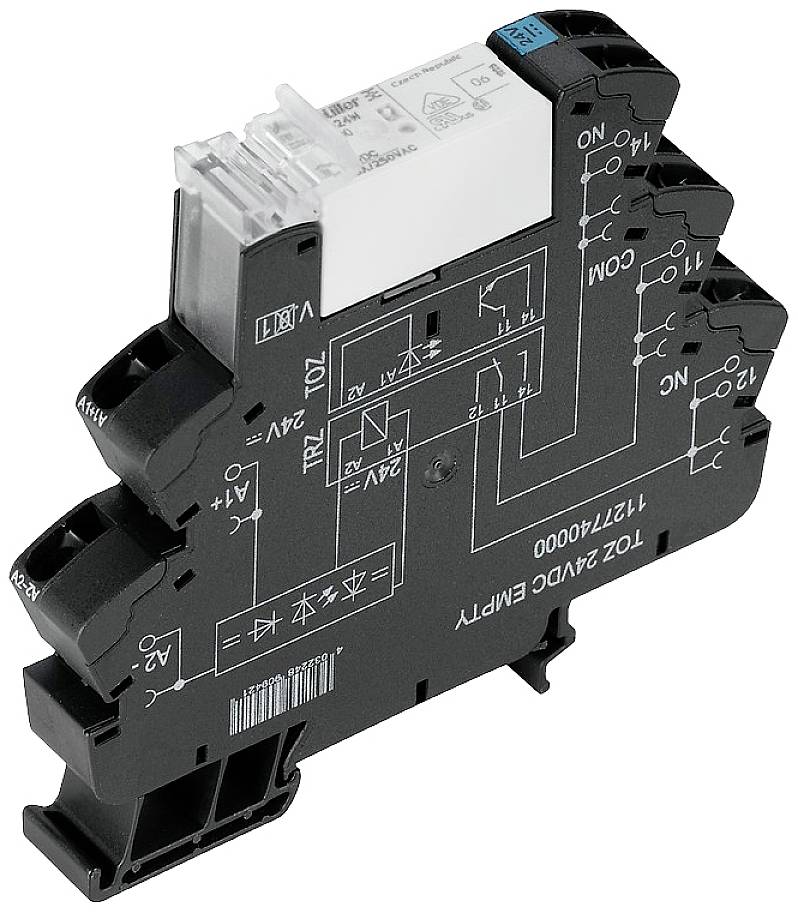

Een smal, zwart relaisblok met een transparante component bovenop. Op het oppervlak zijn witte schakelschema's en aanduidingen.

Soortnaam

Relaismodule (modulair)

Contactsoort

1x NO

Nominale spanning

24 V/DC

Schakelspanning (max.)

250 V/AC

250 V/DC

Schakelstroom (max.)

16 A

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar vr. 6 nov.

5 Set(s)

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 229,99 / Stuk)

€ 229,99

incl. btw

Gratis verzending*

Slechts 5 Set(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Statusweergave: LED groen
Inschakelvertraging: ≤ 7 ms
Uitschakelvertraging: ≤ 16 ms
Min. Schakelvermogen: 1 W
Max. schakelfrequentie bij nominale belasting: 0,1 Hz
Draagrail: TS 35
Testknop: nee
Mechanische schakelstandaanduiding: nee
Overspanningscategorie: III
Verontreinigingsgraad: 2
Spanningsvastheid ingang - uitgang: 1,2 kVeff / 5 s
Striplengte nominale aansluiting: 8 mm
Klembereik, nominale aansluiting: 1,5 mm²
Klembereik, min.: 0,14 mm²
Klembereik, max.: 2,5 mm²
De geleideraansluiting AWG, min.: AWG 26
De geleideraansluiting AWG, max.: AWG 14
Doorsnede draadaansluiting, enkele ader, min.: 0,14 mm²
Doorsnede draadaansluiting, enkele ader, max.: 2,5 mm²
Doorsnede draadaansluiting, fijnaderig, min.: 0,14 mm²
Doorsnede draadaansluiting, fijnaderig, max.: 2,5 mm²
De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, min.: 0,14 mm²
De geleideraansluiting, fijndradig AEH met kunststof kraag DIN 46228/4, max.: 1,5 mm²
De geleideraansluiting, fijndradig, AEH (DIN 46228-1), min.: 0,14 mm²
De geleideraansluiting, fijndradig, AEH (DIN 46228-1), max.: 1,5 mm²
Messen maten: 0,6 x 3,5 mm

Soortnaam: Relaismodule (modulair)

Type: TRZ 24VDC 1NO HC

Aansluiting: Spanveer

Kleur (specifiek): Zwart

Bedrijfsspanning (max.): 18 V/DC

Response-tijd: 7 ms

Afvalvertraging: 16 ms

: 1x NO

Contactmateriaal: AgSnO

Nominale spanning: 24 V/DC

Schakelspanning (max.): 250 V/AC
250 V/DC

Schakelstroom (max.): 16 A

Max. schakelvermogen: 4000 VA
384 W

Mechanische levensduur: 5 x 10⁶ schakelingen

Lucht-/kruipafstand (spoel/contact): 5.5 mm

: IP20

Max. temperatuur: 60 °C

Min. temperatuur: -40 °C

: 87.8 mm

Breedte: 12.8 mm

Hoogte: 90.5 mm

Afm.: (l x b x h) 87.8 x 12.8 x 90.5 mm

Inhoud: 10 stuk(s)

Gewicht: 55 g

Conform RoHS: Ja

UKCA: Ja
