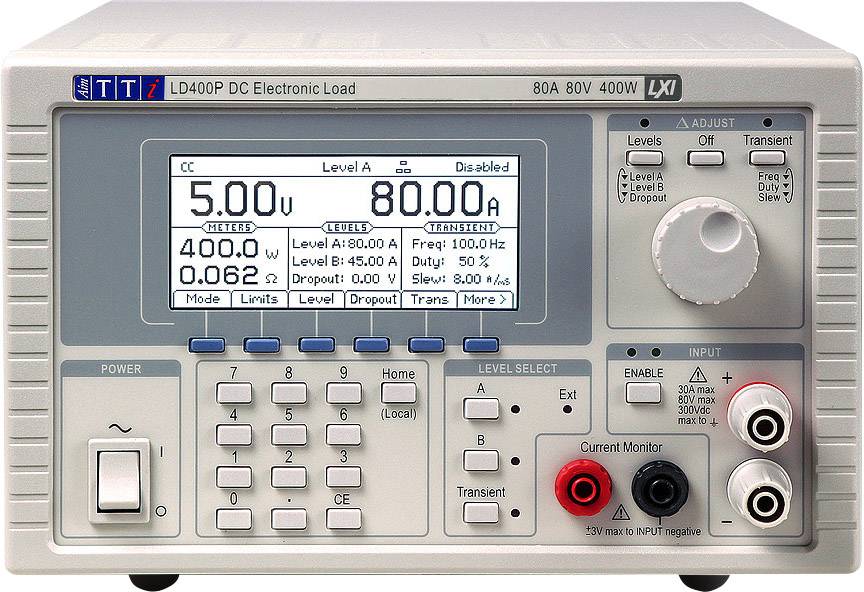

Aim TTi LD400P Electronic load 80 V/DC 80 A 400 W
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 1.772,73 / Stuk)
€ 1.772,73
excl. btw
Gratis verzending*
Highlights & Details
Elektronische DC-last LD400P
- 400 W
- 80 V/DC
- 80 A
- Veelzijdige oplossing voor het testen van gelijkstroombronnen
- Constante-stroom-, weerstands-, geleidings-, spannings- en vermogensmodi
- Verder spannings- en stroombereik, 0 tot 80 V en 0 tot 80 A
- 400 W continu vermogen
- 600 W piekvermogen (max. 60 seconden)
- Lage bedrijfsspanning van <1 V bij 40 A
- Hoge resolutie en nauwkeurigheid voor de niveau-instelling
- Ingebouwde testgenerator met variabele drempel
- Monitoruitgang voor golfvormweergave
- Variabele uitschakelspanning voor accutest
- Grafisch LC-display met hoge resolutie, achtergrondverlichting en softkey-bediening
- Analoge afstandsbediening van het niveau en TTL-besturing van aan/uit en tijdelijke omschakeling

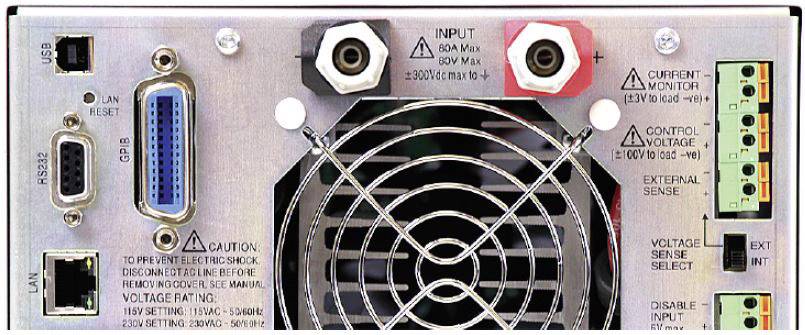

- Ingangsklemmen aan voor- en achterkant (voorste klemmen max. 30 A)
- Volledige busregeling via USB-, RS232-, GPIB- en LXI-compatibele LAN-interfaces
Technische specificaties
- Type
LD400P
- Soortnaam
Electronic load
- Belaste ingangsstroom (max.)
80 A
- Continu-aansluitvermogen (max.)
400 W
- Afm.
(b x h x d) 212 x 130 x 435 mm
- Belaste ingangsspanning (max.)
80 V/DC
- Gewicht
5.7 kg
Fabrieksstandaard (zonder certificaat)
- Continu-aansluitvermogen (min.)
0 W
- Belaste ingangsspanning (min.)
0 V/DC
- Belaste ingangsstroom (min.)
0 A
- Aangesloten belasting
Schroefklemmen (voor)
Schroefklemmen (achter)
- Breedte
212 mm
- Hoogte
130 mm
- Diepte
435 mm
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 1418407 Aim TTi LD400P Electronic load 80 V/DC 80 A 400 W
Informatie
Informatie 1418407 Aim TTi LD400P Electronic load 80 V/DC 80 A 400 W
Verklaring van Overeenstemming
Verklaring van Overeenstemming 1418407 Aim TTi LD400P Electronic load 80 V/DC 80 A 400 W
Omschrijving
De LD400 is een voordelige elektronische last die voor tests en karakterisering van een groot aantal gelijkstroombronnen geschikt is.
Hij kan gebruikt worden om het gedrag van veel verschillende soorten stroombronnen zoals accu's, zonnecellen en elektronische voedingen te onderzoeken.
Zijn brede spannings-/stroombereik, meerdere bedrijfsmodi en een ingebouwde testgenerator maken hem tot een veelzijdige oplossing voor het testen van designs tot componenten.
Om aan de meest uiteenlopende behoeften te voldoen, voegt de LD400P een omvangrijk scala aan digitale businterfaces toe. RS-232, USB, GPIB en LAN (Ethernet) met LXI-ondersteuning zijn bij dit model standaard aanwezig.
Hij kan gebruikt worden om het gedrag van veel verschillende soorten stroombronnen zoals accu's, zonnecellen en elektronische voedingen te onderzoeken.
Zijn brede spannings-/stroombereik, meerdere bedrijfsmodi en een ingebouwde testgenerator maken hem tot een veelzijdige oplossing voor het testen van designs tot componenten.
Om aan de meest uiteenlopende behoeften te voldoen, voegt de LD400P een omvangrijk scala aan digitale businterfaces toe. RS-232, USB, GPIB en LAN (Ethernet) met LXI-ondersteuning zijn bij dit model standaard aanwezig.
Uitvoering
- Lage minimale ingangsspanning
- De LD400 kan bij spanningen van minder dan 500 mV voor stromen tot 10 ampère worden gebruikt. Bij hogere stromen verhoogt de vaste minimale weerstand (normaliter beter dan 25 mW) geleidelijk de minimale bedrijfsspanning, maar hij blijft onder 1 volt tot 40 ampère en onder 2 volt tot 80 ampère.
- Deze lage bedrijfsspanning maakt gebruik voor een groot aantal laagspanningstoepassingen mogelijk waarvoor die andere elektronische lasten niet geschikt zijn.
- 600 watt piekvermogen
- De LD400 kan tot 1 minuut met een vermogen van max. 600 W worden gebruikt
- Kortstondige belastingen zijn voor veel testtoepassingen vaak voldoende en vergroten de bruikbaarheid van de LD400 aanzienlijk. Het continue vermogen bedraagt 400 W.
- Verschillende gebruiksmogelijkheden
- Constante-stroommodus
- De constante-stroommodus wordt voor de belastingscontrole van normale voedingen en voor de constante-stroomontlading van batterijen gebruikt. Deze modus maakt een snelle meting van de stroombronregeling mogelijk (V-/I-karakteristieken).
- Constant-vermogenmodus
- De constant-vermogenmodus simuleert een last waarvan het opgenomen vermogen niet afhankelijk is van de aanwezige spanning. Dit geldt voor allerlei soorten apparaten die schakelende voedingen bevatten. Deze modus is bijzonder geschikt voor het testen van stroombronnen van draagbare apparaten zoals lithium-ionaccu's.
- Constante-spanningsmodus
- De constante-spanningsmodus wordt voor de belastingsproef van constante stroomvoorzieningen gebruikt. Het apparaat werkt als een krachtige shuntregelaar.
- Constante-weerstandsmodus
- De constante-weerstandsmodus simuleert een standaard weerstandsbelasting door het beschikbaar stellen van een stroom die evenredig aan de spanning is. De instellingen worden in ohm of milliohm weergegeven.
- In tegenstelling tot vaste weerstanden of regelbare weerstanden biedt de last een nauwkeurig regelbare weerstand met hoog verliesvermogen en hoge temperatuurstabiliteit binnen een breed frequentiebereik.
- Constante-geleidingswaarde-modus
- De constante-geleidingswaarde-modus is eveneens aanwezig.
- Naast de instellingen in ampère per volt biedt deze modus een betere resolutie bij het instellen van zeer lage equivalente weerstandswaarden.
- Volautomatische testgenerator met variabele frequentie
- Het omschakelen tussen beide vooraf ingestelde niveaus kan bij iedere frequentie tussen 0,01 Hz en 10 kHz worden uitgevoerd. De testgenerator kan in alle modi worden gebruikt.
- De veranderingssnelheid tussen de niveaus (slew rate) kan binnen een breed bereik worden geregeld.
