Name: Aim TTi LDH400P Electronic load 500 V/DC 16 A 400 W
Brand: Aim TTi
SKU: 1926921
Availability: BackOrder

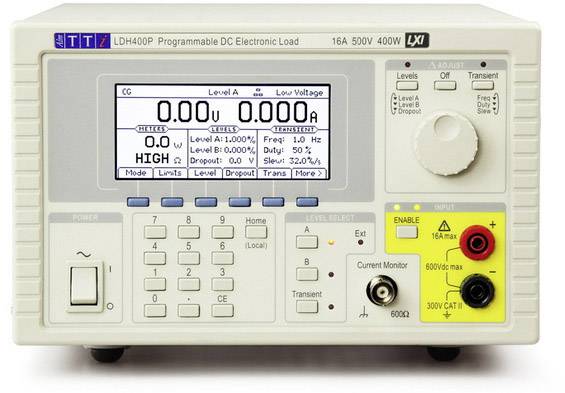

Prestatiemeter met digitaal display toont '0.00V' en '0.000A'. Regelaar en aansluitingen voor verschillende stroomsterktes en spanningen.

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Onbekende levertijd

Aantal

Stuk(s)

Totaal (€ 2.365,00 / Stuk)

€ 2.365,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Type: LDH400P

Soortnaam: Electronic load

Belaste ingangsstroom (max.): 16 A

Continu-aansluitvermogen (max.): 400 W

Afm.: (b x h) 212 mm x 130 mm

Belaste ingangsspanning (max.): 500 V/DC

Gewicht: 5.7 kg

: Fabrieksstandaard (zonder certificaat)

Continu-aansluitvermogen (min.): 400 W

Belaste ingangsspanning (min.): 0 V/DC

Belaste ingangsstroom (min.): 0 A

Aangesloten belasting: Schroefklemmen (achter)
Schroefklemmen (voor)

Breedte: 212 mm

Hoogte: 130 mm

Documenten en downloads

Datablad

Datablad 1926921 Aim TTi LDH400P Electronic load 500 V/DC 16 A 400 W

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 1926921 Aim TTi LDH400P Electronic load 500 V/DC 16 A 400 W

Omschrijving

De LD400 is een voordelige elektronische last die voor tests en karakterisering van een groot aantal gelijkstroombronnen geschikt is.
Hij kan gebruikt worden om het gedrag van veel verschillende soorten stroombronnen zoals accu's, zonnecellen en elektronische voedingen te onderzoeken.
Zijn brede spannings-/stroombereik, meerdere bedrijfsmodi en een ingebouwde testgenerator maken hem tot een veelzijdige oplossing voor het testen van designs tot componenten.

Uitvoering

Lage minimale ingangsspanning
De LD400 kan bij spanningen van minder dan 500 mV voor stromen tot 10 ampère worden gebruikt. Bij hogere stromen verhoogt de vaste minimale weerstand (normaliter beter dan 25 mW) geleidelijk de minimale bedrijfsspanning, maar hij blijft onder 1 volt tot 40 ampère en onder 2 volt tot 80 ampère.Deze lage bedrijfsspanning maakt gebruik voor een groot aantal laagspanningstoepassingen mogelijk waarvoor die andere elektronische lasten niet geschikt zijn.600 watt piekvermogen
Van de LD400 kan tot 1 minuut met een vermogen van max. 600 watt worden gebruikt.
Kortstondige belastingen kunnen voor veel testtoepassingen voldoende zijn en vergroten de bruikbaarheid van de LD400 aanzienlijk. Het continue vermogen bedraagt 400 W.
Meerdere bedrijfsmodi
Constante-stroommodus
De constante-stroommodus wordt gebruikt voor de belastingcontrole van normale stroomvoorzieningen en voor het constante-stroomladen van batterijen. Deze modus maakt een snelle meting van de stroombronregeling mogelijk (V-/I-karakteristieken).Constant-vermogensmodus
De constant-vermogenmodus simuleert een last waarvan het opgenomen vermogen niet afhankelijk is van de aanwezige spanning. Dit geldt voor allerlei soorten apparaten die schakelende voedingen bevatten. Deze modus is bijzonder geschikt voor het testen van stroombronnen van draagbare apparaten zoals lithium-ionaccu's.Constant-spanningsmodus
De constante-spanningsmodus wordt voor de belastingsproef van constante stroomvoorzieningen gebruikt. Het apparaat werkt als een krachtige shuntregelaar.Constante-weerstandsmodus
De constante-weerstandsmodus simuleert een standaard weerstandsbelasting door het beschikbaar stellen van een stroom die evenredig aan de spanning is. De instellingen worden in ohm of milliohm weergegeven.In tegenstelling tot vaste weerstanden of regelbare weerstanden biedt de last een nauwkeurig regelbare weerstand met hoog verliesvermogen en hoge temperatuurstabiliteit binnen een breed frequentiebereik.Constante-geleidingswaarde-modus
De constante-geleidingswaarde-modus is eveneens aanwezig.Naast de instellingen in ampère per volt biedt deze modus een betere resolutie bij het instellen van zeer lage equivalente weerstandswaarden.Volautomatische testgenerator met variabele frequentie
Het omschakelen tussen beide vooraf ingestelde niveaus kan bij iedere frequentie tussen 0,01 Hz en 10 kHz worden uitgevoerd. De testgenerator kan in alle modi worden gebruikt.De veranderingssnelheid tussen de niveaus (slew rate) kan binnen een breed bereik worden geregeld.
