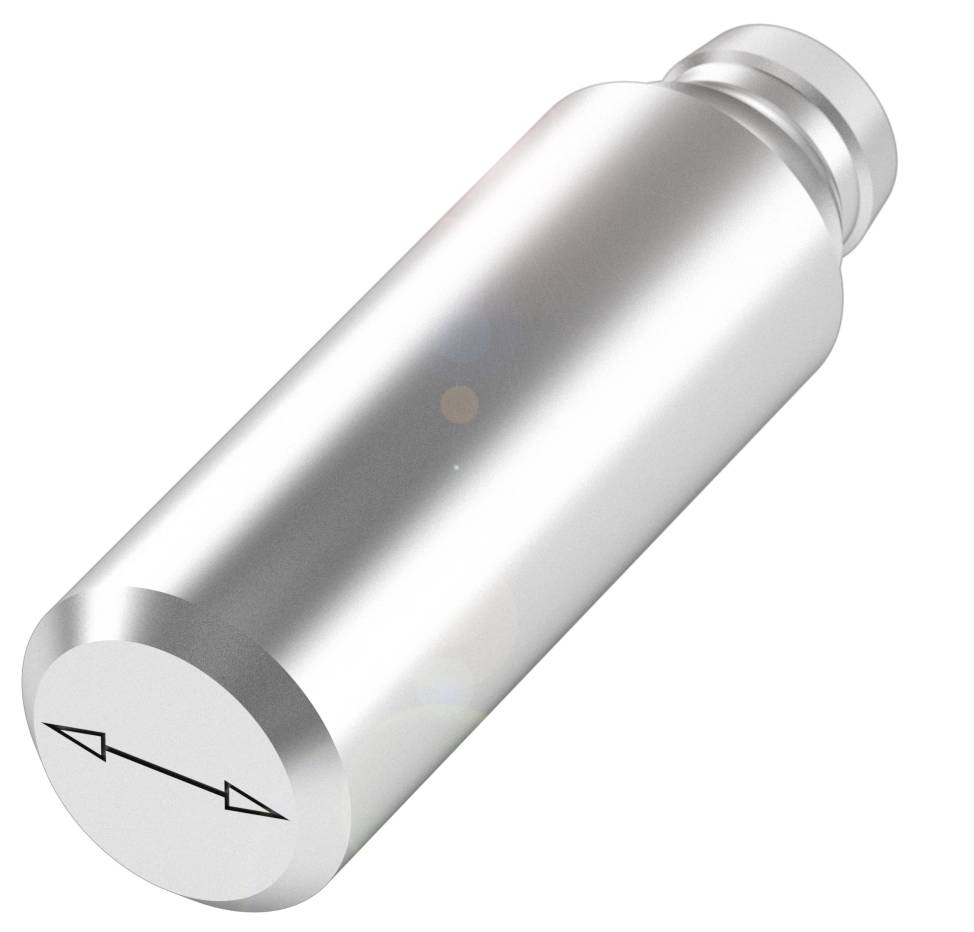

Name: BALLUFF Magneetveldsensor Magnetisch BMF001Z BMF001Z Vlak PNP (Ø x h) 10 mm x 32 m
Brand: BALLUFF
SKU: 3420103
Availability: BackOrder

Highlights & Details

Balluff BMF001Z voor extreme temperaturen en toepassingen in het hygiënebereik

Afmetingen: Ø 10 x 32 mm
Schakeluitgang: PNP NO-contact
Werkingsprincipe: Magneetveldsensor
Materiaal behuizing: Roestvrij staal (1.4571)
Bijzondere kenmerken: Washdown

Technische specificaties

Belangrijkste kenmerken:Afmeting: Ø 10 x 32 mm
Bijzondere kenmerken: Washdown
Bedrijfsspanning Ub: 10...30 VDC
Werkingsprincipe: Magneetveldsensor
Materiaal behuizing: Roestvrij staal (1.4571)
Schakeluitgang: PNP NO-contact
Schakelfrequentie: 10000 Hz
Veiligheidsklasse: IP69K
Omgevingstemperatuur: -40...85 °C.
Extra kenmerken:
Werkingsprincipe: Magneetveldsensor
Afmetingen: Ø 10 x 32 mm
Uitgangsweerstand Ra: open drain
Nominale bedrijfsspanning UE DC: 24 V.
Nominale bedrijfsstroom [Ie]: 200 mA
Nominale isolatiespanning Ui: 75 V DC
Nominale kortsluitstroom: 100 A.
Bedrijfsspanning Ub: 10...30 VDC
Gebruikscategorie: DC-13
Belastcapaciteit max. bij UE: 1 μF
Nullaststroom IO max., ongedempt: 10 mA
Reststroom lr max.: 80 μA
Restrimpel max. (% van UE): 15%
Schakelfrequentie: 10000 Hz
Spanningsval statisch max.: 3.1 V.
Kortsluitingsbeveiliging: ja
Beveiligd tegen verkeerde polariteit: Ja
Verwisselmogelijkheid beschermd: Ja
MTTF (40 °C): 330 A.
Actief oppervlak, materiaal: Roestvrij staal (1.4571)
Formaat: D10.0
Schakeluitgang: PNP NO-contact
Materiaal behuizing: Roestvrij staal (1.4571)
En 60068-2-27, shock: Halve sinus, 30 gn, 11 ms
En 60068-2-6, vibratie: 55 Hz, amplitude 1 mm, 3x30 min.
Veiligheidsklasse: IP69K
Omgevingstemperatuur: -40...85 °C.
Verontreinigingsgraad: 3
Uitschakelkabel toff max.: 0,05 ms
Inschakelkabel geluid max.: 0,05 ms
Nominale veldsterkte Hn: 1,2 kA/m.
Beveiligde schakelveldsterkte ha: 2 kA/m.
Hysterese H max. (% van HN): 45%
ESD: 4A(8KV)
Emissie: Groep 1, klasse A.
Temperatuurafwijking max. (% van HN): 0,3%
Aansluiting 1: M8X1-stekker, 3-polig
Aansluiting 2: 3-polig
Functieweergave elektrische kenmerken: nee

Soortnaam: Magneetveldsensor

Type: BMF001Z

Min. voedingsspanning: 10.0 V

Max. voedingsspanning: 30.0 V

Voedingsspanning: 10.0 - 30.0 V

: 1 PNP

Uitgangen: PNP

Materiaal (behuizing): RVS

Uitvoering: Magnetisch

Materiaaleigenschap: Roestvast

Type inbouw: Vlak

Aansluiting: Stekker

Min. temperatuur: -40 °C

Max. temperatuur: 85 °C

: IP69K

: 32.00 mm

Breedte: 32 mm

Hoogte: 32 m

Diameter: 10 mm

Afm.: (Ø x h) 10 mm x 32 m

Inhoud: 1 stuk(s)

Nominale spanning: 30.0 V

Voedingsspanning: 24 V/DC

Schakelfrequentie: 10000 Hz

Voedingsstroom: 24 mA

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3420103 BALLUFF Magneetveldsensor Magnetisch BMF001Z BMF001Z Vlak PNP (Ø x h) 10 mm x 32 m

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3420103 BALLUFF Magneetveldsensor Magnetisch BMF001Z BMF001Z Vlak PNP (Ø x h) 10 mm x 32 m

Omschrijving

Cilindrische magneetveldsensoren bieden u de veilige en slijtagevrij positieherkenning. Deze zijn trillingsbestendig en schakelen door non-ferrometalen- en aluminium wanden zonder de schakelafstand te verkleinen. Tegelijkertijd maken ze een aanzienlijk grotere schakelafstand mogelijk dan inductieve sensoren van hetzelfde formaat. En kunnen vlak in staal worden ingebouwd. Afmeting=Ø 10 x 32 mm, materiaal behuizing=roestvrij staal (1.4571), schakeluitgang=PNP-NO-contact, schakelfrequentie=10000 Hz, bedrijfsspanning Ub=10...30 VDC, omgevingstemperatuur=-40...85 °C, beschermingsklasse = IP69K, goedkeuring/conformiteit = CecULusEcolabWEEE
