Name: Bals Elektrotechnik 1138 1138 CEE-wandcontactdoos 16.0 A 4-polig 500 V 1 stuk(s)
Brand: Bals Elektrotechnik
SKU: 3147209
Availability: BackOrder

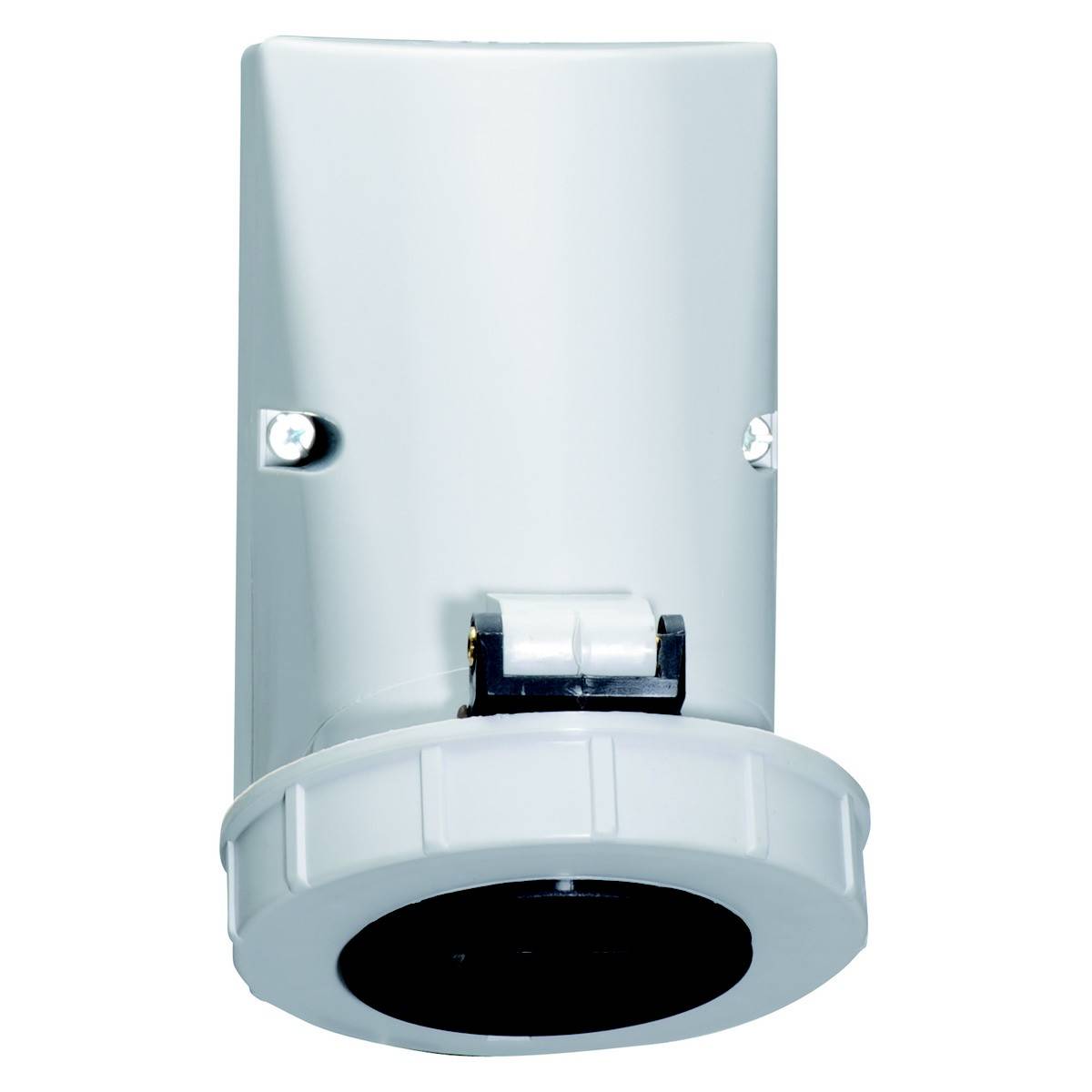

Een grijs, kegelvormig elektronisch apparaat met een zwarte ronde aansluiting onderaan, bevestigd met twee schroeven.

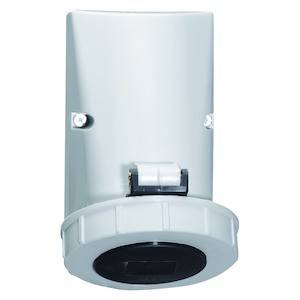

Witte wandsteun met zwart lenzenbereik onderaan. Mogelijk een sensor of detector voor bewaking of analyse.

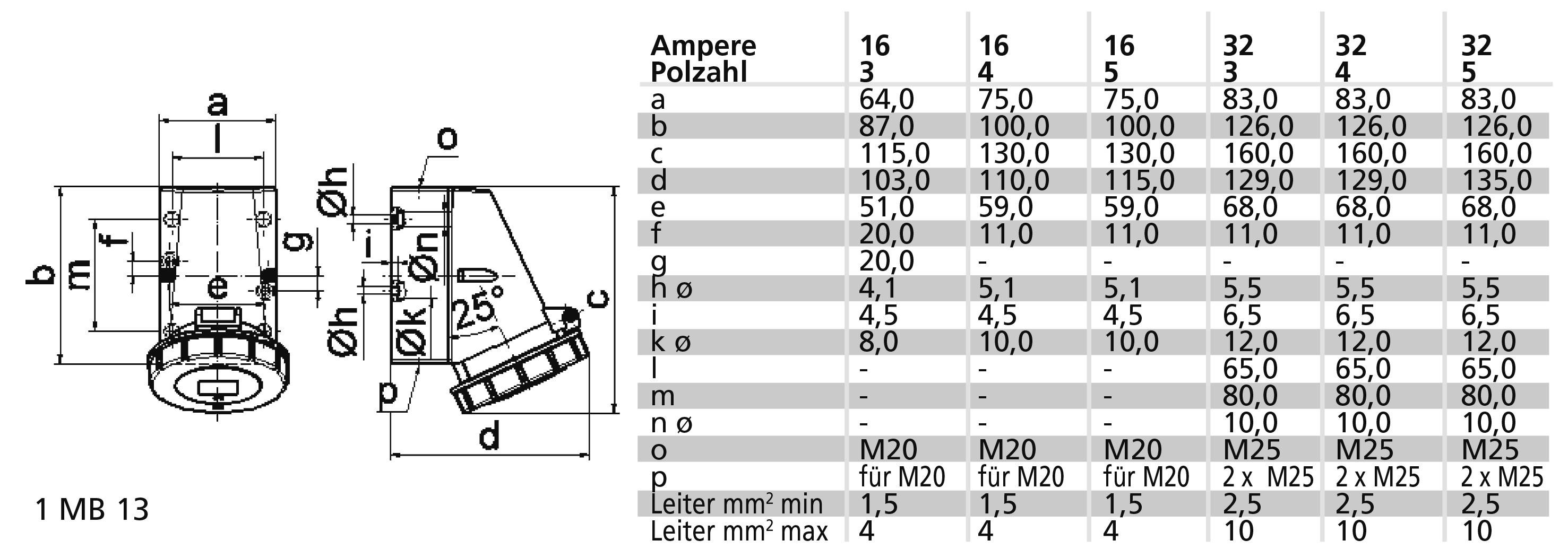

Technische tekening van een connector, zijaanzicht en vooraanzicht. Tabel naast de tekening toont afmetingen voor verschillende ampère-waarden.

1/3

Bals Elektrotechnik

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 9 dec.

Aantal

Stuk(s)

Totaal (€ 209,99 / Stuk)

€ 209,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Uitvoering: Opbouw
IEC-stroomsterkte: 16 A.
Aantal polen: 4
Spanning conform en 60309-2: 500 V (50+60 Hz) zwart
Tijd-stand: 7 uur
Herkenningskleur zwart
RAL-nummer: 9005
Beschermingsklasse (IP) = IP67
Aansluittechniek: Schroefklem
Kabelinvoer: Schroefverbinding
Materiaal: kunststof
Contactmateriaal: CuZn
Oppervlaktebehandeling contacten: Onbehandeld
Bevestigingswijze: Bevestiging aan de binnenkant
Geïsoleerde inbouw: Ja
Militaire uitvoering: nee

Soortnaam: CEE-wandcontactdoos

Nominale spanning: 500 V

Nominale stroom: 16.0 A

Nominale stroom (afgerond): 16 A

Aansluiting A: Schroefklemmen

Uitvoering: Opbouw

: IP67

Kleur (specifiek): Zwart

Inhoud: 1 stuk(s)

Aantal polen: 4

Aansluiting: Schroefklem

Materiaal: Kunststof

Voedingsspanning: 500 V

: Surface mounted

: 9005

: Gland nut

: 4

: TRUE

: Plastic

: Inner lying mounting

: Untreated

: 16 A

: Screwed terminal

: CuZn

: IP67

: FALSE

: 7 h

: Black

: 500 V (50+60 Hz) black

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 3147209 Bals Elektrotechnik 1138 1138 CEE-wandcontactdoos 16.0 A 4-polig 500 V 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3147209 Bals Elektrotechnik 1138 1138 CEE-wandcontactdoos 16.0 A 4-polig 500 V 1 stuk(s)

Omschrijving

Wandcontactdoos
16A 4P (3P+PE) 500V (480 - 500V~) 7H IP67
Frequentie: 50/60 Hz
Technische markeringskleur: zwart RAL 9005
Grootte behuizing: 100x75 mm (HxB)
Contactdrager/contacten: De contactdrager is van polyamide, de contacten zijn messing blank
Maximale draaddoorsnede: 4,0 mm2
Materiaalbehuizing: polyamide
Aansluittechniek: Met schroefklem
Kabelinvoer: 1xM20 boven
Kleur apparaat: Klapdeksel zwart RAL 9005, bajonetring grijs RAL 7035, onderste deel behuizing grijs RAL 7035, bovenste deel behuizing grijs RAL 7035
Hoogte apparaat: 131 mm, breedte apparaat: 79 mm, diepte apparaat: 115 mm
Overige technische eigenschappen: De kabelinvoer is één keer boven open, één keer onder en één keer achter gesloten, het onderste deel van de behuizing is 180° draaibaar
