Bals Elektrotechnik 12730 12730 CEE-doos (opbouw) 16.0 A 5-polig 400 V 1 stuk(s) kopen ? Conrad Electronic

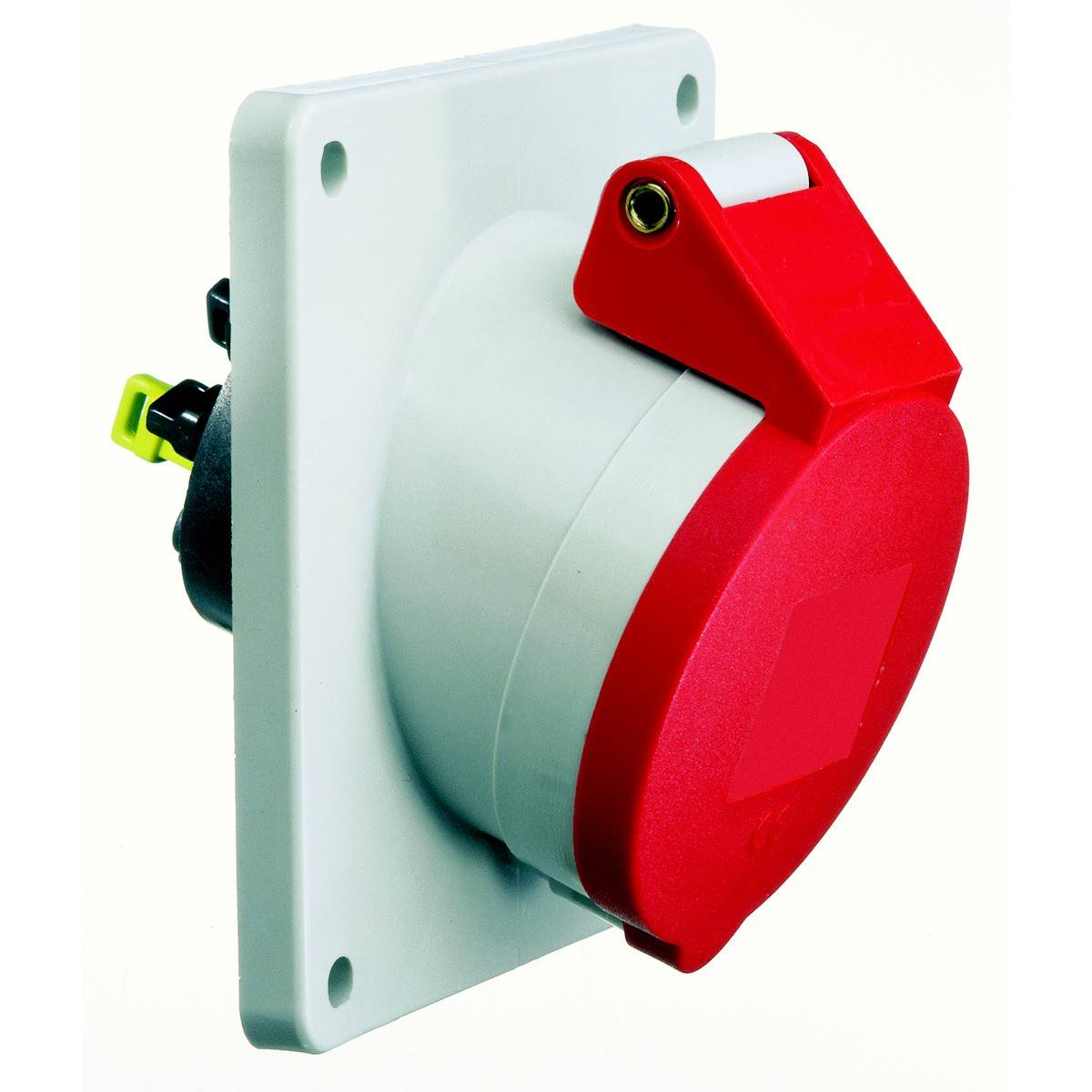

Industriële rode stopcontact met beschermkap op rechthoekige montageplaat.

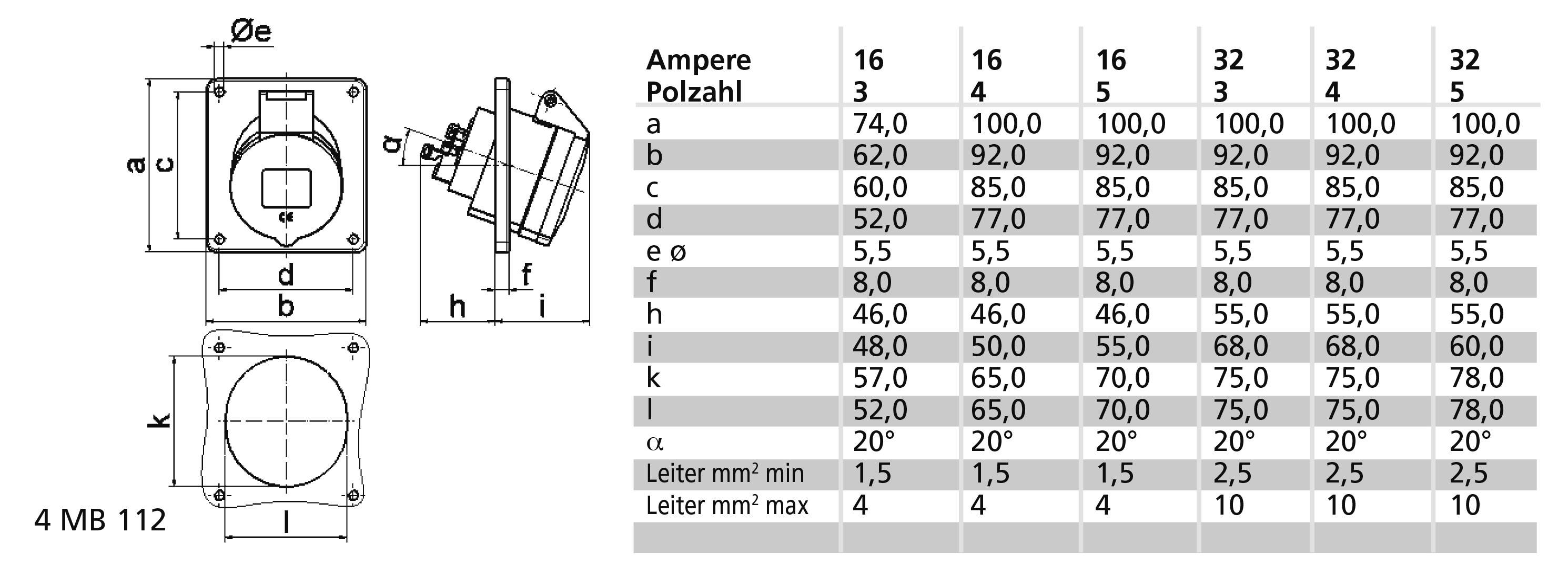

Technische tekening van een elektrische stekkerverbinding met maatvoering en een tabel voor afmetingen afhankelijk van ampère en aantal polen.

Industriële connector met een rood behuizing en beschermklep, gemonteerd op een witte plaat, voor gebruik in elektrische installaties.

1/3

Bals Elektrotechnik

Datasheet (PDF)

Leverbaar do. 15 okt.

5 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 20,65 / Stuk)

€ 20,65

excl. btw

Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

IEC-stroomsterkte: 16 A.
Spanning conform en 60309-2: 400 V (50+60 Hz) rood
Aantal polen: 5
Tijd-stand: 6 uur
Merkkleur rood
RAL-nummer: 3000
Beschermingsklasse (IP): IP44
Aansluittechniek: schroefloze klem
Insteekrichting: Haaks
Kabelinvoer: Overige
Materiaal: kunststof
Contactmateriaal: CuZn
Oppervlaktebehandeling contacten: Onbehandeld
Militaire uitvoering: nee
Flensmaat verticaal: 100 mm
Boorgatafstand verticaal: 85 mm
Flensmaat horizontaal: 92 mm
Boorgatafstand horizontaal: 77 mm

Soortnaam: CEE-doos (opbouw)

Nominale spanning: 400 V

Nominale stroom: 16.0 A

Nominale stroom (afgerond): 16 A

Aansluiting A: Klem zonder schroef

Uitvoering: gebogen

: IP44

Kleur (specifiek): Rood

Inhoud: 1 stuk(s)

Aantal polen: 5

Aansluiting: Klem

Materiaal: Kunststof

Voedingsspanning: 400 V

Gewicht: 0

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 3145923 Bals Elektrotechnik 12730 12730 CEE-doos (opbouw) 16.0 A 5-polig 400 V 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3145923 Bals Elektrotechnik 12730 12730 CEE-doos (opbouw) 16.0 A 5-polig 400 V 1 stuk(s)

Omschrijving

Aanbouwcontactdoos QUICK-CONNECT gekanteld
16A 5P (3P+N+PE) 400V (200/346 - 240/415V~) 6H IP44
Frequentie: 50/60 Hz
Technische karakteristiek: Rood RAL 3000
Contactdrager/contacten: De contactdrager is van polyamide, de contacten zijn messing blank
Maximale draaddoorsnede: 4,0 mm2
Materiaalbehuizing: polyamide
Aansluittechniek: Schroefloze veerklemtechniek als kooiveerklem met Kontex-contact
Kabelinvoer: Overige
Kleur apparaat: Klapdeksel rood RAL 3000, behuizing grijs RAL 7035
Hoogte van het apparaat: 100 mm, breedte van het apparaat: 92 mm, diepte van het apparaat: 96 mm
Flensmaat verticaal: 100 mm, flensmaat horizontaal: 92 mm
Boorgatafstand verticaal: 85 mm, boorgatafstand horizontaal: 77 mm
Overige technische eigenschappen: De helling bedraagt 20°

De teksten voor dit artikel zijn automatisch vertaald.
