Name: Bals Elektrotechnik 12754 12754 CEE-doos (opbouw) 16.0 A 4-polig 500 V 1 stuk(s)
Brand: Bals Elektrotechnik
SKU: 3145962
Availability: BackOrder

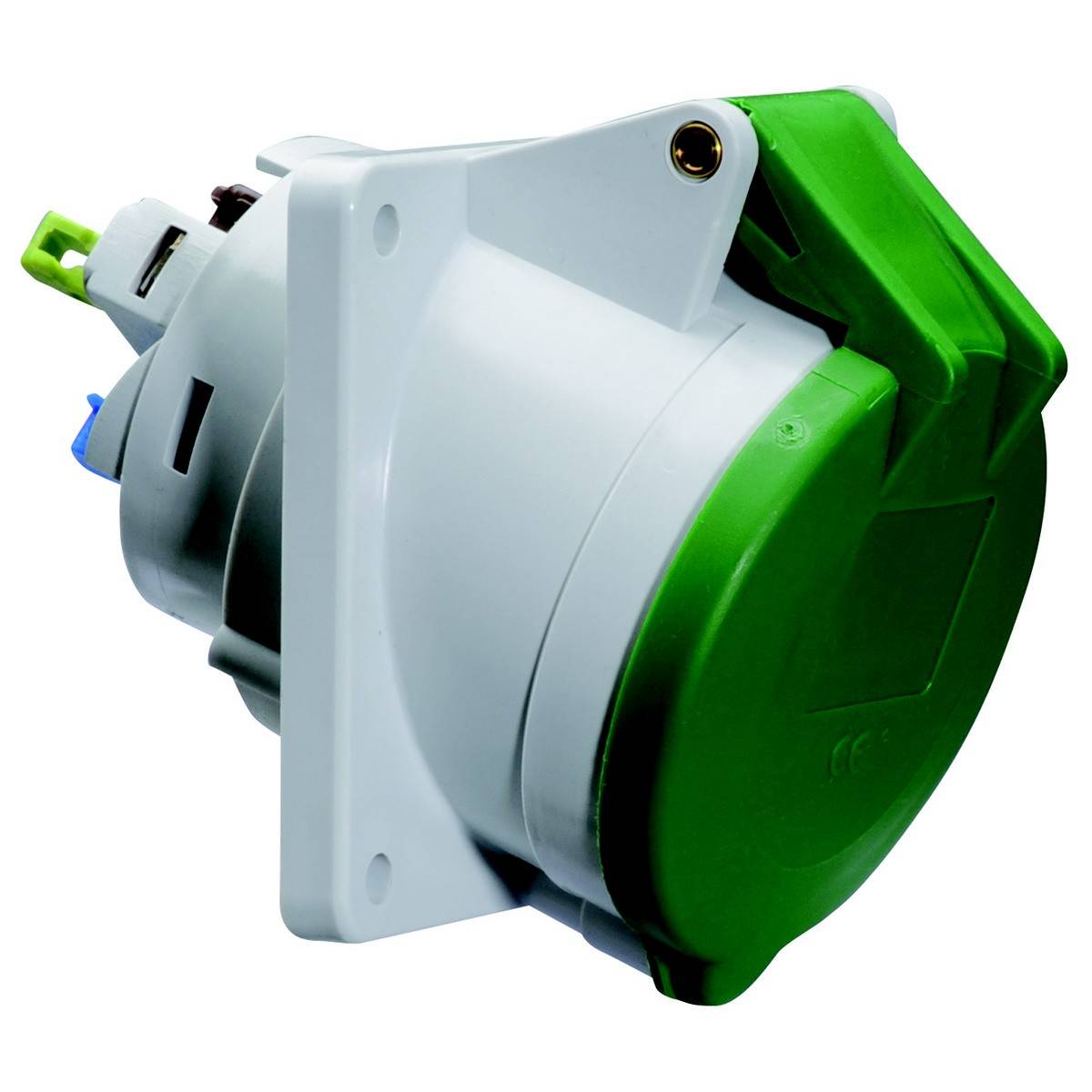

Industrieel stopcontact met groene deksel en wit behuizing, zijaanzicht, voor elektrische aansluiting in industriële toepassingen.

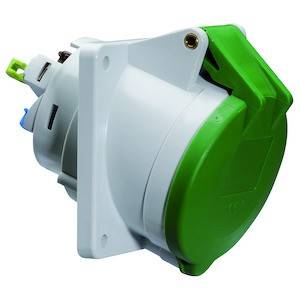

Witte wandcontactdoos met groene beschermkap. Hij is geschikt voor industriële toepassingen en biedt robuuste bescherming tegen milieuinvloeden.

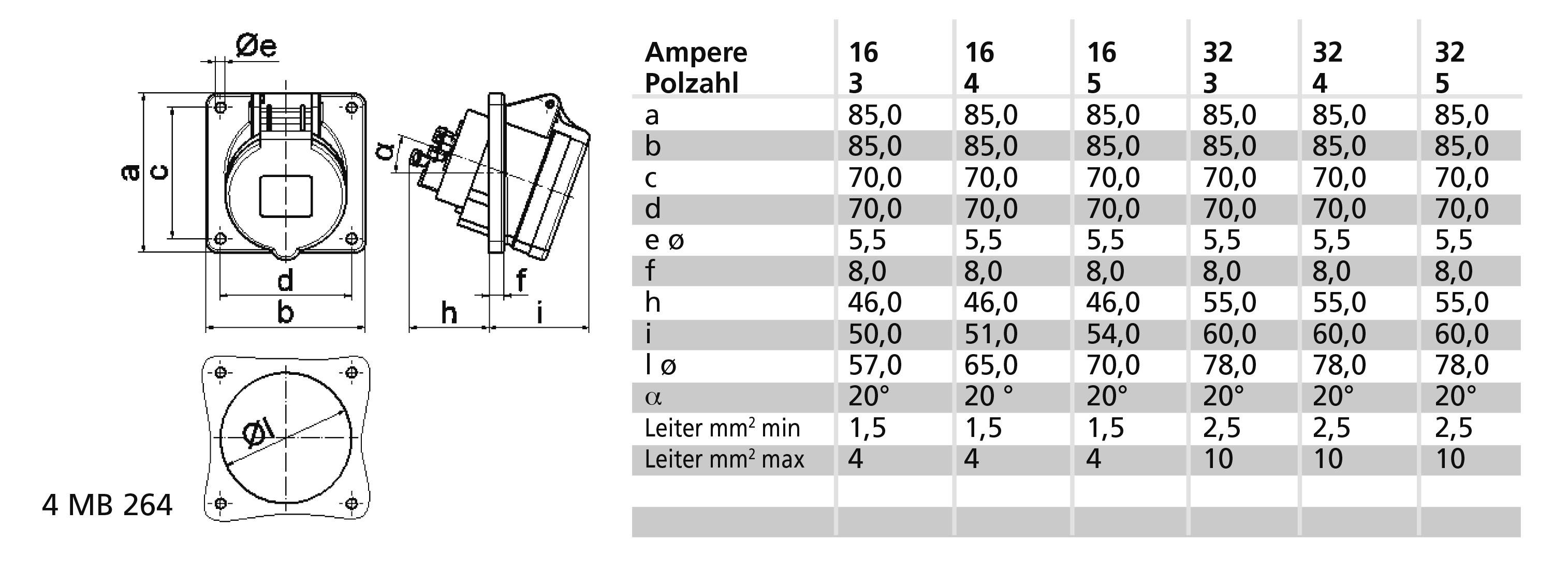

Technische tekening van een stopcontactbehuizing met zijaanzicht en maatvoering. Tabel toont afmetingen voor verschillende stroomsterkten en polariteiten.

1/3

Bals Elektrotechnik

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 2 dec.

Aantal

Stuk(s)

Totaal (€ 90,90 / Stuk)

€ 90,90

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

IEC-stroomsterkte: 16 A.
Spanning volgens en 60309-2: 50-500 V (100-300 Hz) groen
Aantal polen: 4
Tijd-stand: 10 uur
Merkkleur groen
RAL-nummer: 6002
Beschermingsklasse (IP): IP44
Aansluittechniek: schroefloze klem
Insteekrichting: Haaks
Kabelinvoer: Overige
Materiaal: kunststof
Contactmateriaal: CuZn
Oppervlaktebehandeling contacten: Onbehandeld
Militaire uitvoering: nee
Flensmaat verticaal: 85 mm
Boorgatafstand verticaal: 70 mm
Flensmaat horizontaal: 85 mm
Boorgatafstand horizontaal: 70 mm

Soortnaam: CEE-doos (opbouw)

Nominale spanning: 500 V

Nominale stroom: 16.0 A

Nominale stroom (afgerond): 16 A

Aansluiting A: Klem zonder schroef

Uitvoering: gebogen

: IP44

Kleur (specifiek): Groen

Inhoud: 1 stuk(s)

Aantal polen: 4

Aansluiting: Klem

Materiaal: Kunststof

Voedingsspanning: 500 V

: 6002

: 4

: Plastic

: Untreated

: 16 A

: Screwless terminal

: Angled

: CuZn

: IP44

: FALSE

: 10 h

: Green

: 50-500 V (100-300 Hz) green

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 3145962 Bals Elektrotechnik 12754 12754 CEE-doos (opbouw) 16.0 A 4-polig 500 V 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3145962 Bals Elektrotechnik 12754 12754 CEE-doos (opbouw) 16.0 A 4-polig 500 V 1 stuk(s)

Omschrijving

Aanbouwcontactdoos QUICK-CONNECT gekanteld
16A 4p (3P+PE) >50 V groen 100 - 300 Hz (> 50V~) 10 uur IP44
Frequentie: 100 tot en met 300 Hz
Technische markeringskleur: Groen RAL 6002
Contactdrager/contacten: De contactdrager is van polyamide, de contacten zijn messing blank
Maximale draaddoorsnede: 4,0 mm2
Materiaalbehuizing: polyamide
Aansluittechniek: Schroefloze veerklemtechniek als kooiveerklem met Kontex-contact
Kabelinvoer: Overige
Kleur apparaat: Klapdeksel groen RAL 6002, behuizing grijs RAL 7035
Hoogte van het apparaat: 85 mm, breedte van het apparaat: 85 mm, diepte van het apparaat: 102 mm
Flensmaat verticaal: 85 mm, flensmaat horizontaal: 85 mm
Boorgatafstand verticaal: 70 mm, boorgatafstand horizontaal: 70 mm
Overige technische eigenschappen: De helling bedraagt 20°
