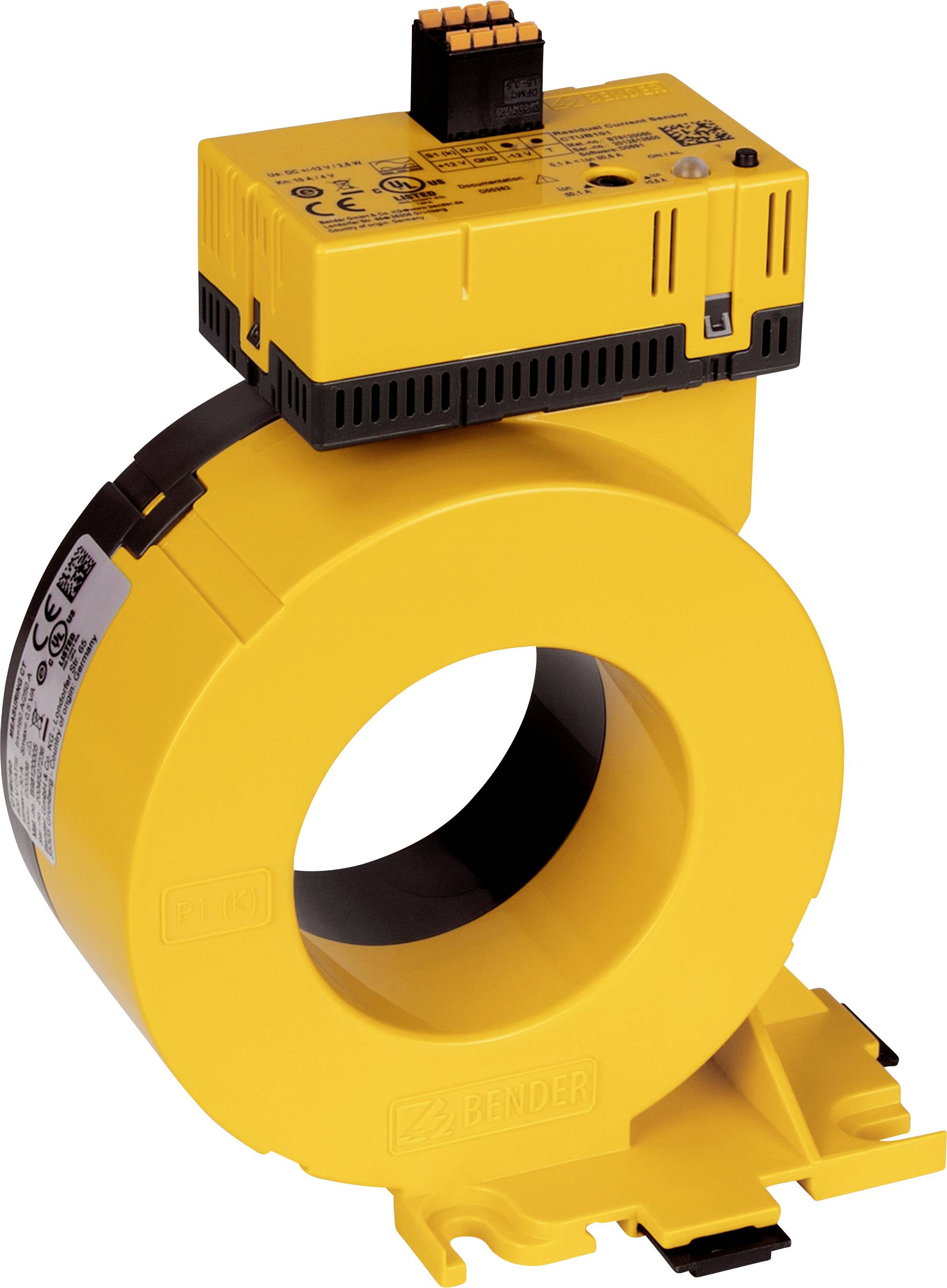

Bender CTUB101-CTBC60 B78120014 Meetstroomtransformator Primaire stroom 250 A Doorvoer (Ø):60 mm 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 379,34 / Stuk)
€ 379,34
excl. btw
Gratis verzending*
Highlights & Details
Meetstroomomvormer CTUB101-CTBC60
- Gecombineerde test- en resettoets
- Meerkleurige LED voor bedrijfs-, storings- en statusmeldingen
- Verwisselbare elektronische module zonder mechanische scheiding van de primaire geleiders
- Uitbreiding/upgrade of wijziging van functies bij gewijzigde bewakingseisen
- Ongevoelig voor laststromen dankzij magnetisch scherm (alleen CTUB10xCTBC20P...210P)
- Aansluitbewaking van de meetstroomomvormer
- Voedingsspanning DC ±12 V/DC 24 V
- CTUB10x-CTBC20...210 voor verschilstroombewakingssystemen uit de serie RCMS460/490 en voor de verschilstroombewakingsapparaten RCMA420/423
- CTUB10x-CTBC20P...210P voor verschilstroombewakingssystemen uit de serie RCMS460/490 en voor de verschilstroombewakingsapparaten RCMA420/423. Te gebruiken bij uiterst hoge installatieafhankelijke piekbelastingsstromen.
- CTUB104-CTBC20...210(P) voor isolatiefoutzoekers uit de series EDS440 en EDS441LAB
Technische specificaties
- Nominale spanning: 800 V
- Overspanningscategorie: III
- Gebruikshoogte: ≤ 2000 m boven zeeniveau
- Meetstootspanning: IC1/IC2 8 kV
- Meetisolatiespanning (versterkte isolatie): IC1/IC2 800 V
- Verontreinigingsgraad: 2
- Voedingsspanning Us: DC ±12 V
- Werkbereik van Us: ±2%
- Ripple Us: ≤ 1 %
- Eigen verbruik: ≤ 2,5 W
- Inschakelstroom: 500 mA (met betrekking tot de RCMA423)
- CTBC60 bij IΔn = 30 mA: 160 A
- CTBC60 bij IΔn = 300 mA: 250 A
- Meetnauwkeurigheid: ± 1 %
- Testwikkeling: ja
- Thermische continue nominale verschilstroom Icth: 30 A
- Thermische kortstondige nominale stroom Ith: 2,4 kA/1 s
- Nominale stootstroom Idyn: 6 kA/40 ms
- Uitgang
- Aanduiding: S1 (k), S2 (l)
- Schaalverdeling: 400 mV/1 A
- Maximale spanning: 10 V
- Maximale aansluitlengte: 10 m
- Uitgangsweerstand: 172 Ω
- Beschermingsklasse, installaties: (DIN EN 60529): IP40
- Beschermingsklasse, klemmen (DIN EN 60529): IP20
- Ontvlambaarheidsklasse UL94 V-0
- Soortnaam
Meetstroomtransformator
- Primaire stroom
250 A
- Doorvoer (Ø)
60 mm
- Type
CTUB101-CTBC60
- Afm.
(l x b x h) 78 x 126 x 151 mm
- Gewicht
530 g
- Breedte
126 mm
- Hoogte
151 mm
78 mm
Documenten en downloads
Datablad
Datablad 2372854 Bender CTUB101-CTBC60 B78120014 Meetstroomtransformator Primaire stroom 250 A Doorvoer (Ø):60 mm 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2372854 Bender CTUB101-CTBC60 B78120014 Meetstroomtransformator Primaire stroom 250 A Doorvoer (Ø):60 mm 1 stuk(s)
Omschrijving
De meetstroomomvormers uit de CTUB100 serie zijn combinaties van meetstroomomvormerkernen CTBC... en elektronische modules CTUB10..., die AC- en DC-stromen in een
bruikbaar meetsignaal omzetten. Een analyse van het meetsignaal kan met behulp van apparaten uit de series RCMA420/423, RCMS460/490 en EDS440/EDS441LAB worden uitgevoerd.
De verbinding van de meetstroomomvormers met de betreffende apparaten gebeurt via een 2- en 6-aderige kabel. Ze kunnen in DC-, AC- en 3(N)AC-systemen worden gebruikt
worden.
De meetstroomomvormers CTUB101-CTBCxx zijn bedoeld voor aansluiting op de apparaten van de serie RCMA420/423 en worden via de 6-aderige kabel direct vanaf het analyseapparaat
voorzien van voedingsspanning DC ±12 V. De meetstroomomvormers CTUB102-CTBCxx zijn bedoeld voor aansluiting op een RCMS460/490. Als de meetstroomomvormers CTUB102-CTBCxx op een RCMS460/490 systeem worden aangesloten, is voor de meetstroomomvormers een DC24V-netvoeding nodig, die als accessoire verkrijgbaar is.
De meetstroomomvormers CTUB104-CTBCxx zijn bedoeld voor aansluiting op een EDS440 of EDS441LAB. Als de meetstroomomvormers CTUB104-CTBCxx op een dergelijke
isolatiefoutzoeker worden aangesloten, is voor de meetstroomomvormers een DC24V-netvoeding nodig, die als accessoire verkrijgbaar is.
De meetstroomomvormers uit de serie CTBC20P...210P hebben een geïntegreerde magnetische afscherming en zijn geschikt voor toepassingen met hoge last- of inschakelstromen.
bruikbaar meetsignaal omzetten. Een analyse van het meetsignaal kan met behulp van apparaten uit de series RCMA420/423, RCMS460/490 en EDS440/EDS441LAB worden uitgevoerd.
De verbinding van de meetstroomomvormers met de betreffende apparaten gebeurt via een 2- en 6-aderige kabel. Ze kunnen in DC-, AC- en 3(N)AC-systemen worden gebruikt
worden.
De meetstroomomvormers CTUB101-CTBCxx zijn bedoeld voor aansluiting op de apparaten van de serie RCMA420/423 en worden via de 6-aderige kabel direct vanaf het analyseapparaat
voorzien van voedingsspanning DC ±12 V. De meetstroomomvormers CTUB102-CTBCxx zijn bedoeld voor aansluiting op een RCMS460/490. Als de meetstroomomvormers CTUB102-CTBCxx op een RCMS460/490 systeem worden aangesloten, is voor de meetstroomomvormers een DC24V-netvoeding nodig, die als accessoire verkrijgbaar is.
De meetstroomomvormers CTUB104-CTBCxx zijn bedoeld voor aansluiting op een EDS440 of EDS441LAB. Als de meetstroomomvormers CTUB104-CTBCxx op een dergelijke
isolatiefoutzoeker worden aangesloten, is voor de meetstroomomvormers een DC24V-netvoeding nodig, die als accessoire verkrijgbaar is.
De meetstroomomvormers uit de serie CTBC20P...210P hebben een geïntegreerde magnetische afscherming en zijn geschikt voor toepassingen met hoge last- of inschakelstromen.
