Name: binder 99 5106 00 03-20 Kabelconnector Bus, recht Totaal aantal polen: 3 Serie (ronde connectoren): 423 1 stuk(s)
Brand: binder
SKU: 3216200
Availability: InStock

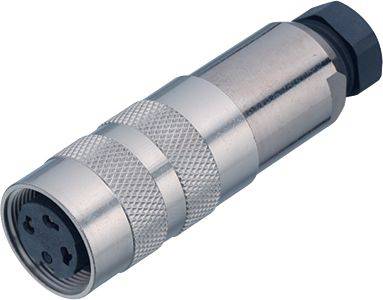

Een zilveren, cilindrische stekker met vier aansluitbussen. Hij heeft een gegroefde oppervlakte voor een betere grip.

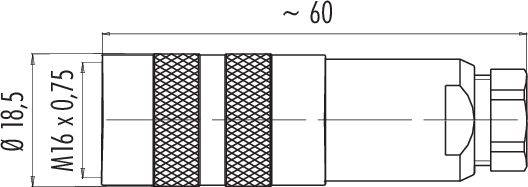

Technische tekening van een connector met afmetingen: diameter 18,5 mm, lengte ca. 60 mm, schroefdraad M16 x 0,75.

Diagram van een ronde connector met drie genummerde pinnen.

1/3

Afbeelding vergelijkbaar

Soortnaam

Kabelconnector

Bouwtype

Bus, recht

Totaal aantal polen

Aansluiting

Solderen

Inhoud

1 stuk(s)

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 4 nov.

17 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 22,31 / Stuk)

€ 22,31

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

99 5106 00 03 serie 423

M16 IP67 kabeldoos
Aantal Polen: 3 DIN
4,0 - 6,0 mm
schermbaar
solderen
IP67
UL

Technische specificaties

EMC-compatibiliteit: Schermbaar
Isolatieweerstand: ≥ 10Ω
Doorgangsweerstand: ≤ 5 mΩ
Isolatiemateriaalgroep: III
Overspanningcategorie I
Verontreinigingsgraad: 1
Materiaal contactlichaam: PBT (UL94 V-0)
Kabeldoorvoer: 4,0 - 6,0 mm
Montagemethode: Kabelmontage

Type: 99 5106 00 03

Soortnaam: Kabelconnector

Bouwtype: Bus, recht

Totaal aantal polen: 3

Aansluiting: Solderen

Inhoud: 1 stuk(s)

Nominale stroom: 7 A

Nominale stroom (afgerond): 7 A

Sluiting: schroeven

Nominale spanning: 250 V

Contactmateriaal: CuSn

Materiaal (behuizing): Messing, vernikkeld

: AWG 18

Fabrikantnr.: 99 5106 00 03-20

Aantal polen: 3

Max. dwarsdoorsnede: 0.75 mm²

Doorsnede bereik: 0.75 mm² (max)

Conform RoHS: Ja

: IP67

Serie: 423

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Aansluiting

Bouwtype

Nominale spanning

Nominale stroom (afgerond)

Soortnaam

Totaal aantal polen

binder 99 5106 00 03-20 Kabelconnector Bus, recht Totaal aantal polen: 3 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216200

Leverbaar wo. 4 nov.

17 Stuk(s)Conrad Electronic

Dit product

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 22,31^*

binder 99 5101 00 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216182

Leverbaar ma. 30 nov.

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,96^*

binder 99 5101 09 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216183

Leverbaar ma. 30 nov.

Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 26,44^*

binder 99 5101 15 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216184

Leverbaar wo. 4 nov.

44 Stuk(s)Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 20,65^*

binder 99 5101 19 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216185

Leverbaar wo. 4 nov.

20 Stuk(s)Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,79^*

binder 99 5101 40 02-20 Kabelstekker Stekker, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216186

Leverbaar wo. 4 nov.

59 Stuk(s)Conrad Electronic

Solderen

Stekker, recht

250 V

7 A

Kabelstekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 18,17^*

binder 99 5101 75 02-20 Haakse stekker Stekker, haaks Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216187

Leverbaar ma. 30 nov.

Conrad Electronic

Solderen

Stekker, haaks

250 V

7 A

Haakse stekker

Stuk(s)

Min.: 1

Meervoud: 1

€ 23,13^*

binder 99 5102 00 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216188

Leverbaar ma. 30 nov.

Conrad Electronic

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,79^*

binder 99 5102 09 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216189

Leverbaar ma. 30 nov.

Conrad Electronic

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,79^*

binder 99 5102 15 02-20 Kabelconnector Bus, recht Totaal aantal polen: 2 Serie (ronde connectoren): 423 1 stuk(s)

Artikelnummer:3216190

Leverbaar wo. 4 nov.

18 Stuk(s)Conrad Electronic

Solderen

Bus, recht

250 V

7 A

Kabelconnector

Stuk(s)

Min.: 1

Meervoud: 1

€ 21,48^*

Documenten en downloads

Datablad

Datablad 3216200 binder 99 5106 00 03-20 Kabelconnector Bus, recht Totaal aantal polen: 3 Serie (ronde connectoren): 423 1 stuk(s)

Omschrijving

Deze zeven series miniatuur-ronde connectoren zijn dankzij een grote keuze aan vergrendelingssystemen, contactaansluitingen, IP-beschermingskaarten en aansluitingen geschikt voor een breed toepassingsspectrum. Klanten kunnen kiezen uit push-pull-, Snap-in-, bajonet- en M16-vergrendeling. Afhankelijk van de serie zijn connectoren met 2 tot 24 contacten in kabel- of flensuitvoering verkrijgbaar. Aansluitmogelijkheden zijn krimp-, dompelsoldeer-, schroefklem- en soldeeraansluitingen, draden en aangespoten kabel. Net als alle producten van Binder worden deze miniatuur-connectoren gemaakt van hoogwaardige materialen voor een lange en betrouwbare gebruiksduur. Veel zijn UL- en VDE-goedgekeurd, sommige ASIG-conform.

Eigenschappen:

• Beschermingsklasse IP40, IP67, IP67 afgeschermd of IP68
• 2- tot 24-polig
• Rechte en haakse kabeluitvoeringen
• Flensuitvoeringen
• Vergulde of verzilverde messing- en bronscontacten
• 1000 steekcycli en meer
• Meerdere vergrendelingssystemen, waaronder bajonet, snap-in en M16
