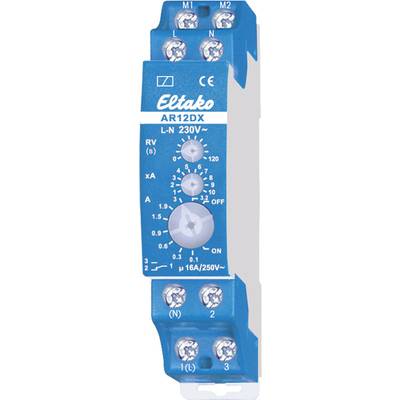

Eltako AR12DX-230V Tijdrelais Nominale spanning: 230 V/AC Schakelstroom (max.): 16 A 1x wisselcontact 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Tijdrelais
Contactsoort
1x wisselcontact
Nominale spanning
230 V/AC
Schakelspanning (max.)
230 V/AC
Schakelstroom (max.)
16 A
Datasheet (PDF)
121 Stuk(s)
Aantal
Totaal (€ 51,23 / Stuk)
€
Highlights & Details
Stroomrelais. 1 wisselcontact potentiaalvrij 16A / 250 V AC
- Eltako AR12DX-230V Zeitrelais Multifunktional 230 V 1 St.
Technische specificaties
- Soortnaam
Tijdrelais
- Type
AR12DX-230V
- Aansluiting
Schroefklem
1x wisselcontact
- Nominale spanning
230 V/AC
- Schakelspanning (max.)
230 V/AC
- Schakelstroom (max.)
16 A
58 mm
- Breedte
18 mm
- Hoogte
58 mm
- Afm.
(l x b x h) 58 x 18 x 58 mm
- Inhoud
1 stuk(s)
- Gewicht
0.0930 kg
- Diepte
58 mm
- Uitvoering
Multifunctioneel
- Functies
Terugvalvertraging
- Voedingsspanning
230 V
- Tijdsduur (max.)
120 s
- Tijdsduur (min.)
0 s
18
58 mm
58 mm
AC
0.1-32 A
FALSE
230-230 V
AC
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
Screw connection
250-250 V
AC
16 A
230-230 V
120 s
0 s
230-230 V
230-230 V
0
0
1
Documenten en downloads
Datablad
Datablad 2162005 Eltako AR12DX-230V Tijdrelais Nominale spanning: 230 V/AC Schakelstroom (max.): 16 A 1x wisselcontact 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2162005 Eltako AR12DX-230V Tijdrelais Nominale spanning: 230 V/AC Schakelstroom (max.): 16 A 1x wisselcontact 1 stuk(s)
Verklaring van Overeenstemming
Verklaring van Overeenstemming 2162005 Eltako AR12DX-230V Tijdrelais Nominale spanning: 230 V/AC Schakelstroom (max.): 16 A 1x wisselcontact 1 stuk(s)
Omschrijving
Stroomrelais, standby-verlies slechts 0,8 watt. Serie-inbouwapparaat voor montage op draagrail (1 TE). Sluit simpelweg de N-kabel op de klem (N) en L op 1 (L) aan. Hierdoor ontstaat een extra stand-by-verbruik van slechts 0,1 watt. Als het contact wordt gebruikt voor het besturen van schakelapparaten die zelf niet schakelen bij nuldoorgang, mag (N) niet worden aangesloten, omdat de extra sluitvertraging anders het tegenovergestelde veroorzaakt. Met een interne ringkernstroomomvormer wordt de via een verbruiker V1 vloeiende wisselstroom van 0,1 A tot maximaal 32 A vergeleken met de ingestelde waarde en bij overschrijding schakelt een relais binnen 0,5 seconden een op 2 aangesloten verbruiker V2 uit of een op 3 aangesloten verbruiker V3 in. Instelnauwkeurigheid ±5%. Vanaf 25 A schakelt het relais altijd in. De modernste hybride techniek combineert de voordelen van slijtagevrije elektronische aansturing met de hoge prestaties van speciaalrelais. De stroombasis A wordt ingesteld met de onderste vergrendelende draaischakelaar A.
Uitvoering
- Eltako AR12DX-230V Zeitrelais Multifunktional 230 V 1 St.
