Emko ESM-4450.1.20.1.1/00.00/0.0.0.0 2-punt, P, PI, PD, PID Temperatuurregelaar Pt100, J, K, R, S, T -200 tot 1700 °C Re kopen ? Conrad Electronic

Digitale procesregelaar met rode weergave '31,5°C' en groene weergave '35,5'. Merknaam 'EMKO', model 'ESM-4450'. Een bedieningspaneel onder de regel.

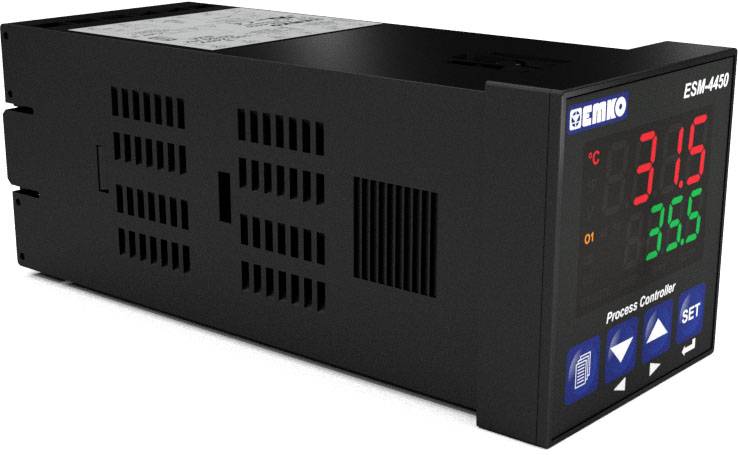

Een digitaal temperatuurregeltoestel toont 31,5°C in het rood en 35,5°C in het groen. Het heeft 'SET'-toetsen en pijlsymbolen aan de voorkant.

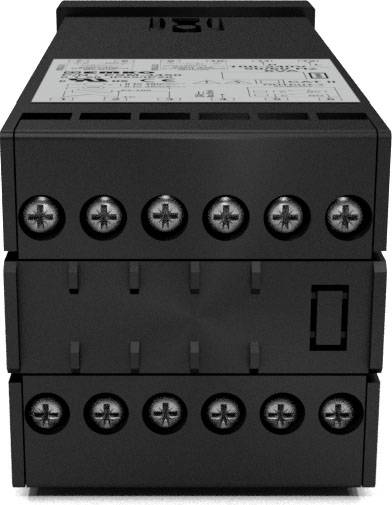

Zwart elektronisch apparaat met meerdere schroefaansluitingen aan de voorkant. Vermoedelijk een elektrisch onderdeel of module.

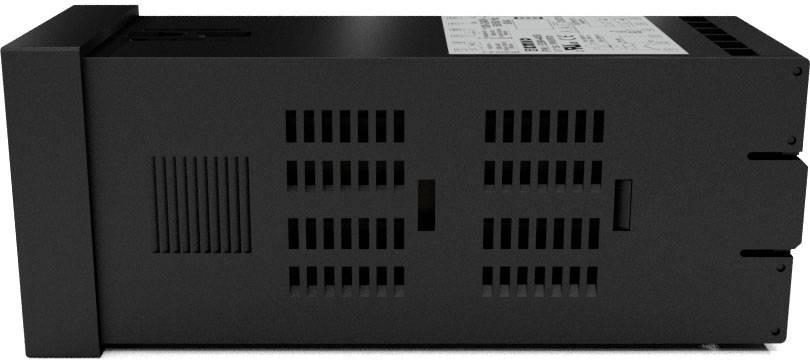

Zwart elektronisch apparaat met ventilatiesleuven en opschrift op de bovenkant. Modelnummer en technische specificaties zijn leesbaar.

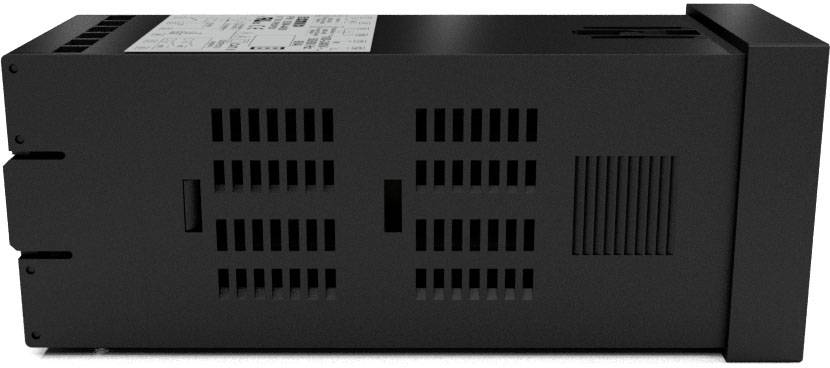

Zwart elektronisch apparaat in rechthoekige vorm, liggend op zijn kant, met ventilatieopeningen en stickers op de bovenkant.

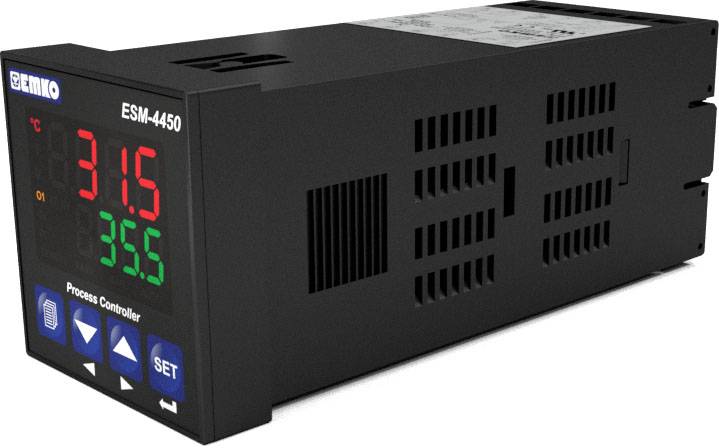

Een zwarte Emko ESM-4450 procesregelaar toont de temperatuur 31,5°C in het rood en 35,6°C in het groen. Toetsen eronder voor besturing.

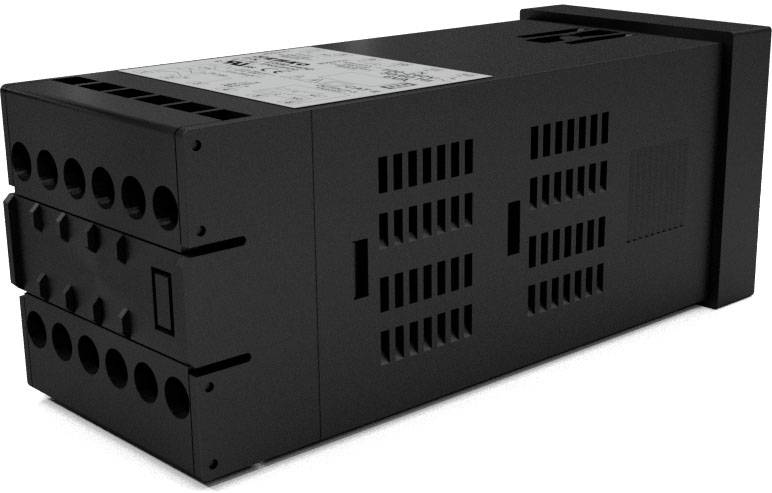

Een zwart elektronisch apparaat met meerdere ventilatiesleuven en aansluitingen aan één zijde, waarschijnlijk een relaismodule.

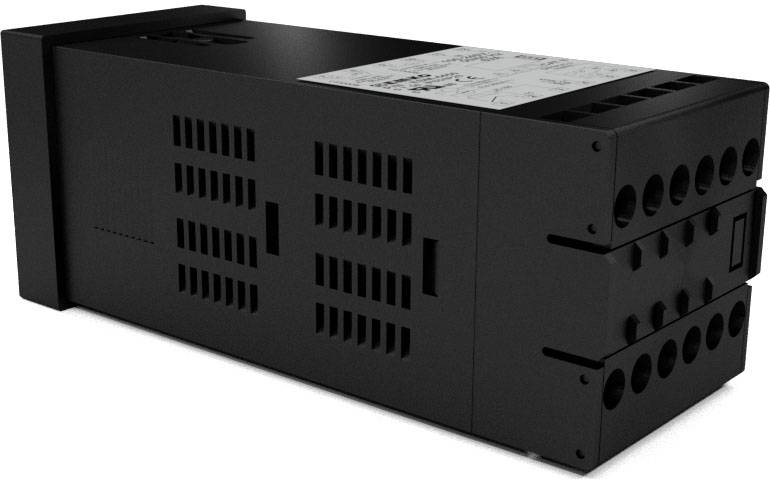

Een zwart elektronisch apparaat met ventilatiesleuven en meerdere aansluitingen aan de zijkant.

1/8

Soortnaam

Temperatuurregelaar

Type temperatuurregelaar

2-punt, P, PI, PD, PID

Voedingsspanning

115 V/AC

230 V/AC

Max. meettemperatuur

1700 °C

Uitgangen (temperatuurregelaar)

Relais 5 A

Datasheet (PDF)

Leverbaar wo. 23 sep.

4 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 132,22 / Stuk)

€ 132,22

excl. btw

Gratis verzending*

Slechts 4 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Emko ESM-4450.1.20.1.1/00.00/0.0.0.0 2-punt, P, PI, PD, PID Temperatuurregelaar

4-cijferige procesdisplay
4-cijferige weergave van het setpoint
Universele meetingang voor Pt100, J, K, R, S, T, 0-50 mV, 0-10 V, 0/4-20 mA
2-punts, P, PI, PD of PID-regeling
PID-zelfoptimalisatiefunctie
Tweepunts of multipoint-kalibratie analoge signalen
8-staps procesbesturing bij gebruik van de EMI-400 digitale ingangsuitbreidingsmodule
Softstart
Motorklepregeling
Alarmwaarden
Hysterese
Offsetwaarden
Relaisuitgang
Wachtwoordbeveiliging voor programma-instellingen
Communicatie-interfaces
2 sleuven voor I/O-uitbreidingsmodules uit de EMI-400 en EMO-400 serie

Technische specificaties

Soortnaam: Temperatuurregelaar

Type: ESM-4450.1.20.1.1/00.00/0.0.0.0

Type temperatuurregelaar: 2-punt, P, PI, PD, PID

Voedingsspanning: 115 V/AC
230 V/AC

Meetgebied: -200 tot 1700 °C

Max. meettemperatuur: 1700 °C

Min. meettemperatuur: -200 °C

Uitgangen (temperatuurregelaar): Relais 5 A

Aantal relaisuitgangen: 1

Afm.: (l x b x h) 117 x 48 x 48 mm

Kleur (specifiek): Zwart

Hoogte: 48 mm

: 117 mm

Breedte: 48 mm

: Front: IP65 / Aansluiting: IP20

Sensortype: Pt100
J
K
R
S
T

Fabrikantnr.: ESM-4450.1.20.1.1/00.00/0.0.0.0

Inbouwdiepte: 105 mm

Montagewijze: Inbouw (in muur of meubel)

Interfaces: RS 232

Sensortype: Pt00||J||K||R||S||T

Gewicht: 210 g

Documenten en downloads

Datablad

Datablad 2352536 Emko ESM-4450.1.20.1.1/00.00/0.0.0.0 2-punt, P, PI, PD, PID Temperatuurregelaar Pt100, J, K, R, S, T -200 tot 1700 °C Re

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2352536 Emko ESM-4450.1.20.1.1/00.00/0.0.0.0 2-punt, P, PI, PD, PID Temperatuurregelaar Pt100, J, K, R, S, T -200 tot 1700 °C Re

Omschrijving

ESM-4450 is een universele regelaar voor procesregeling. De regelaar kan worden ingesteld op 2-punts-, P-, PI-, PD- of PID-regeling. De regelaar heeft ook een PID-zelfoptimalisatiefunctie, die kan worden ingesteld op Auto-Tune (cyclusbegrenzing) of Self-Tune (staprespons). Andere functies zijn onder andere 8-staps procesbesturing bij gebruik van de EMI-400 digitale ingangsuitbreidingsmodule, softstart en motorklepregeling. In de basisversie heeft de regelaar een universele ingang voor temperatuursensoren en analoge signalen, een communicatie-interface en een relaisuitgang. De controller kan via twee sleuven worden uitgebreid met I/O-modules. De EMI-400 ingangsmodules zijn verkrijgbaar als digitale ingang, 0/4-20 mA of 0-10 V/DC analoge ingang, thermokoppel, 0-5 A voor stroomtransformatoren en Pt100. De EMO-400 modules relaisuitgang, SSR-uitgang, transistoruitgang en 0/4-20 mA analoge uitgang zijn beschikbaar als uitgangsmodules.
