EX-44092-2 PCI Express x1 kaart 2x serieel RS-232
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 202,47 / Stuk)
€ 202,47
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details

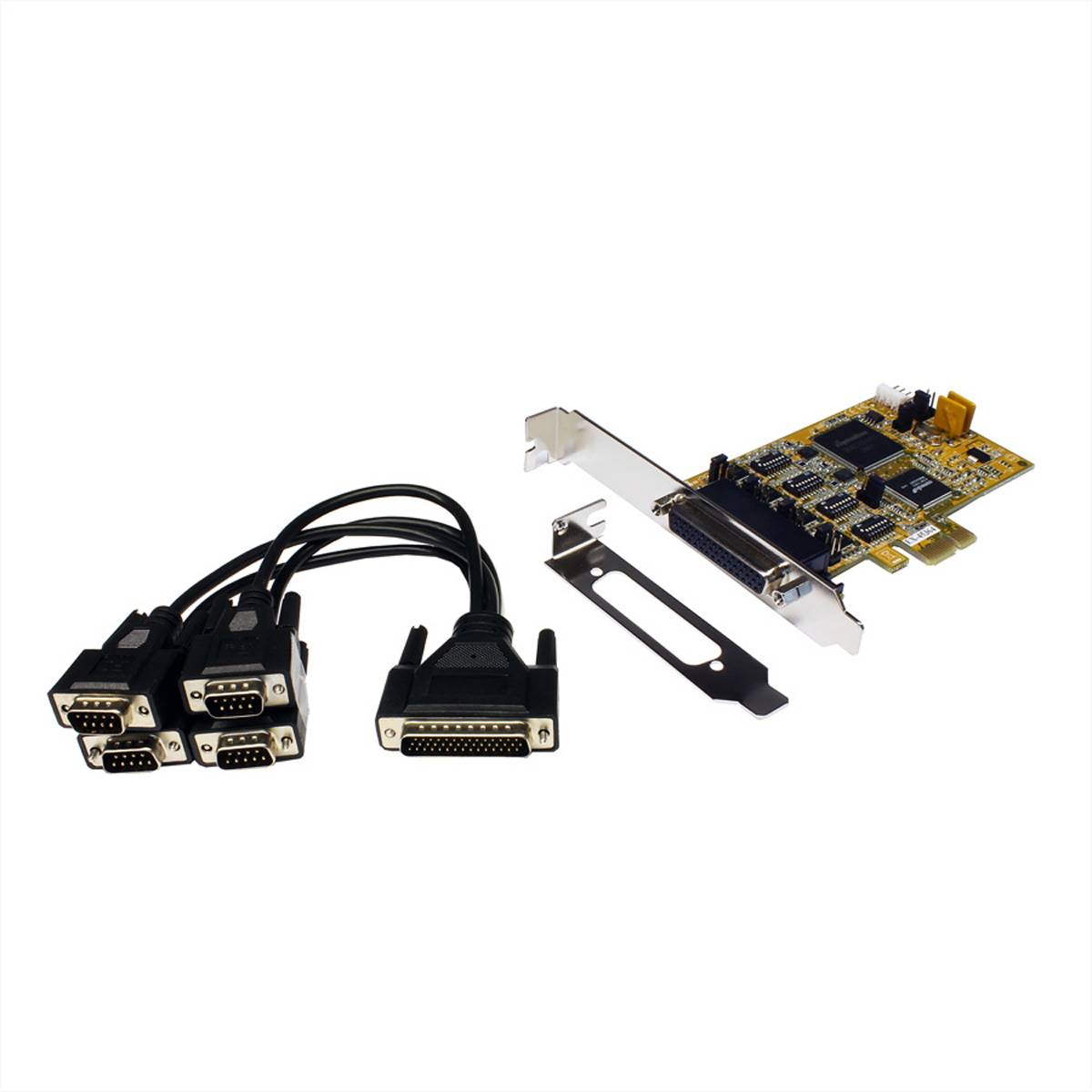

EX-44092-2 PCI Express x1 kaart 2x serieel RS-232
- Biedt vier RS-232, 422, 485 seriële uitgangen
- Volledig PCIe Plug-and-Play-compatibel
- Ondersteunt de functies ATATM Auto RS-485 Zender
- Term. RS-422/485 120 Ohm kan aan en uit worden geschakeld
- Chip set: SystemBase SB16C1054PCI
Technische specificaties
- Product groep: Interface kaarten
- Product type: PCI-Express Adapter
- Leveringsomvang: PCIe kaart, driver CD, gebruiksaanwijzing
- Bus-Systeem: PCI Express
- Interface: 2x seriell RS-232 V.24
- RS-232 Interface: ja
- Chipset: Oxford 16954
- Aansluitingen: 2 x 9 Pin D-SUB Male
- Bouw hoogte: Low Profile
- Installatie handleiding / Handboek: ja
- Hoogte verpakking: 60 mm
- Breedte verpakking: 170 mm
- Diepte verpakking: 250 mm
- Gewicht verpakking: 0.433 kg
- Gewicht van het pakket: 0,433
- Soortnaam
PCI-kaart
- Aansluiting A
PCIe
- Diepte
110 mm
- Breedte
68 mm
- Gewicht
800 g
- UKCA
n.v.t.
- Intern
Ja
Documenten en downloads
Datablad
Datablad 3796882 EX-44092-2 PCI Express x1 kaart 2x serieel RS-232
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3796882 EX-44092-2 PCI Express x1 kaart 2x serieel RS-232
Omschrijving
EX-44092-2 PCI Express x1 kaart 2x serieel RS-232. De PCI Express I/O kaart heeft 2 serielle RS-232 High Performance UART 16C950 uitgangen. EX-44092-2 is ontwikkeld om 2 extra serielen uitgangen voor PCwerkstations of Servers te bieden via PCI Express Bus. Het is een PCI Express Plug-and-Play compatible kaart zonder IRQ en I/O adressen konflikten.. . EX-44092-2. 2x serieel RS-232. 2 x FIFO 16C950. 5V en 3.3V. PCI Express x1, ondersteunt ook PCI Express Slot x2, x8, x16. 2 x 9 Pin D-SUB Serieel Male. 50 tot 921.6KBaud. +5V en +12V op een pin van de 9 Pins Male configureerbaar POS System (Power over System). Ondersteuning voor: MS Windows 2000 / XP / 2003 Server. Doosinhoud: PCIe-kaart, Driver CD, gebruiksaanwijzing
Uitvoering
- Interface: 4 x RS-232 V.24, RS-422/485 - onafhankelijke modusselectie
- FIFO buffer: 16C1050 met 256 bytes
- I/O-adressen en interrupt: Toegekend door het systeem BIOS, IRQ Sharing
- Data bits: 5, 6, 7, 8 / stop bits: 1, 1.5, 2
- Parity: None, even, odd, space, mark
- Signalen RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- Signalen RS-422/485:
- RS-422 - 4 draad (TXD+/-, RXD+/-) (full duplex)
- RS-485 - 4 draad (TXD+/-, RXD+/-) (full duplex)
- RS-485 - 2 draden (Data+/-, Data+/-) (halfduplex)
- Ondersteunt ATTATM auto transmitter
- Terminatie RS-422/485 120 ohm kan in- en uitgeschakeld worden
- Chip set: SystemBase SB16C1054PCI
Omvang van de levering
- PCIe kaart, driver CD, gebruiksaanwijzing
