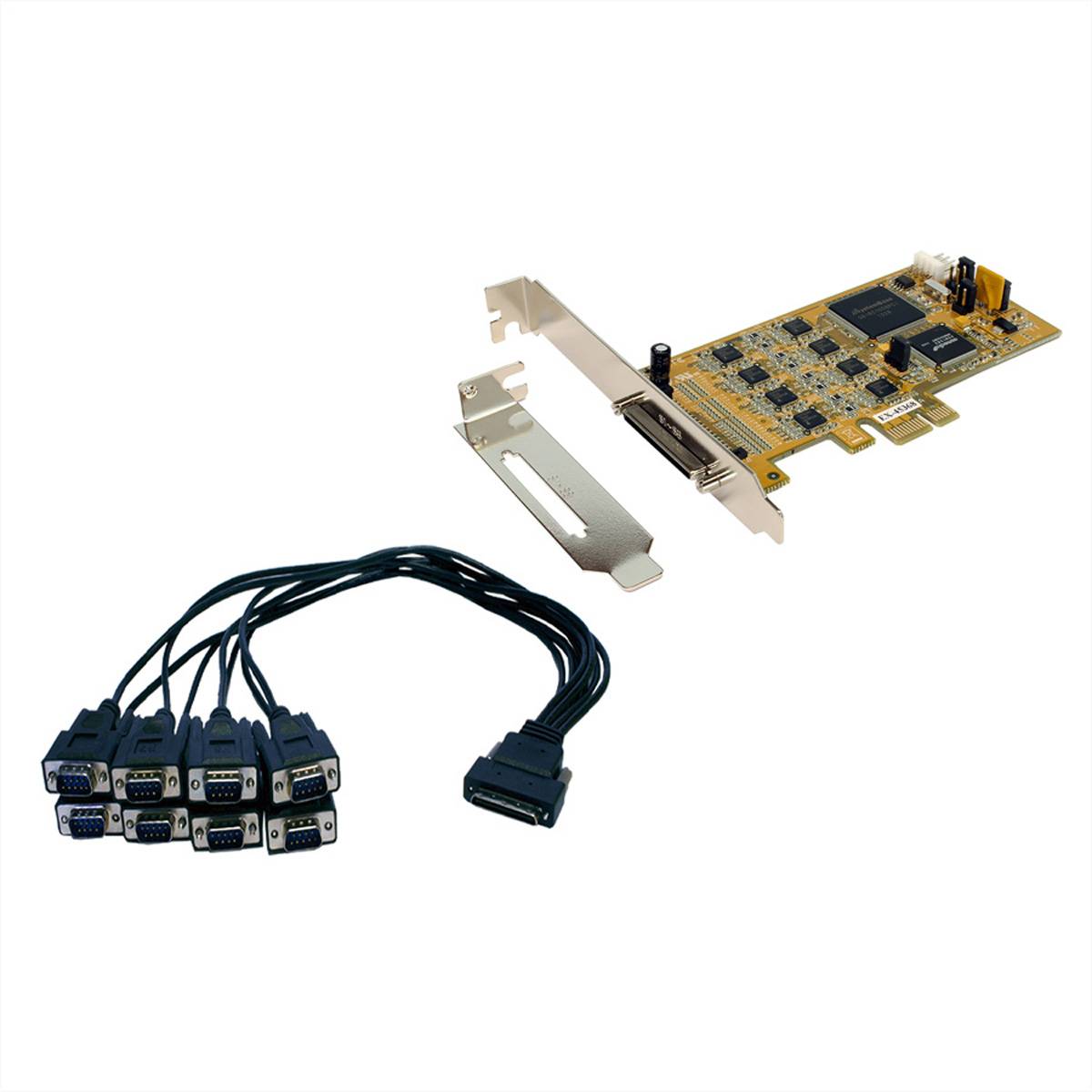

EXSYS EX-45368 PCI Express 8x serieel, incl. LP-beugel en Octopus-kabel
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 367,77 / Stuk)
€ 367,77
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
De EX-45368 PCIe I/O-kaart biedt acht seriële RS-232, 422 en 485 UART 16C1050-uitgangen met hoge prestaties....
- Biedt acht seriële RS-232, 422, 485 uitgangen
- Volledig PCIe plug-and-play compatibel
- Ondersteunt de functies ATATM Auto RS-485 Zender
- Ondersteunt PCIe-sleuf versie 1.0 tot 3.0
- ±15kV IEC1000-4-2 ESD-bescherming voor RS232 I/O's
Technische specificaties
- Product groep: Interface kaarten
- Product type: PCI-Express Adapter
- Leveringsomvang: EX-45368, Octopus-kabel, Low Profile beugel, driver-cd, handleiding
- Bus-Systeem: PCI Express
- Interface: 8x seriële RS-232/422/485
- RS-422/485 Interface: ja
- Data transfer-Snelheid: 300 baud tot 921,6KBaud
- Chipset: SystemBase SB16C1058PCI
- Aansluitingen: 1 x VHDCI68-pinbus voor aansluiting van de Octopus-kabel met 8 x 9-pins seriële RS-232/422/485
- Bouw hoogte: Full Profile
- Installatie handleiding / Handboek: ja
- Hoogte verpakking: 70 mm
- Breedte verpakking: 160 mm
- Diepte verpakking: 250 mm
- Gewicht verpakking: 0.716 kg
- Gewicht van het pakket: 0,716
- Soortnaam
PCI Express kaart
- Aansluiting A
PCIe
- Diepte
64.2 mm
- Breedte
115.3 mm
- Gewicht
1.1 kg
- UKCA
n.v.t.
- Bedrijfstemperatuur (T-T)
0 - 55 °C
- Intern
Ja
- Gebruikershandleiding
Ja
- Meegeleverde drivers
Ja
- Relatieve vochtigheid in bedrijf (V-V)
5 - 95 %
- Temperatuur bij opslag
-40 - 75 °C
- Plug and play
Ja
Documenten en downloads
Datablad
Datablad 3796857 EXSYS EX-45368 PCI Express 8x serieel, incl. LP-beugel en Octopus-kabel
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3796857 EXSYS EX-45368 PCI Express 8x serieel, incl. LP-beugel en Octopus-kabel
Omschrijving

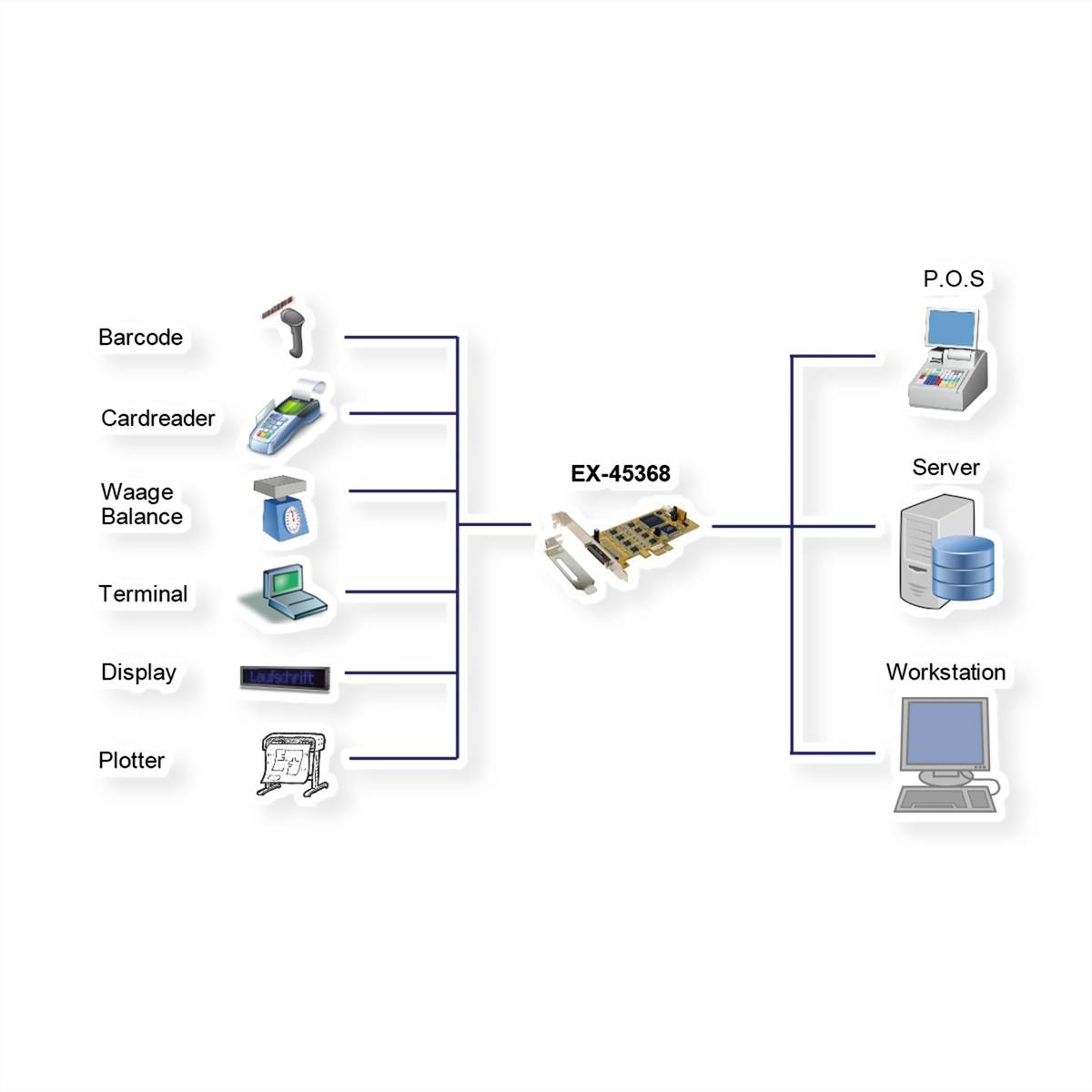

De EX-45368 PCIe I/O-kaart biedt acht seriële RS-232, 422 en 485 UART 16C1050-uitgangen met hoge prestaties.. Elke poort kan onafhankelijk van het interfacetype worden ingesteld. De kaart is ontworpen om acht extra seriële combo-poorten voor pc's, kleine werkstations of servers uit te breiden via de PCIe-bus. De kaart is volledig PCIe plug-and-play compatibel en heeft geen problemen met IRQ- en I/O-adresconflicten. De kaart ondersteunt de functies ATATM Auto RS-485 Transmitter. Daarnaast is +5V of +12V op pin 9 van de RS-232 seriële connector configureerbaar voor een POS-systeem (Power over System). Bovendien wordt er een Low Profile beugel meegeleverd voor smalle PC-behuizingen.
Uitvoering
- Interface: 8 x RS-232 V.24, RS-422/485 - onafhankelijke modusselectie
- FIFO buffer: 16C1050 met 256 bytes
- ±15kV IEC1000-4-2 ESD-beveiliging voor RS232 I/O's
- I/O-adressen en interrupt: Toegekend door het systeem BIOS, IRQ Sharing
- Data bits: 5, 6, 7, 8 / stop bits: 1, 1.5, 2 / pariteit: None, even, odd, space, mark
- Ondersteunt ATTA TM auto transmitter
- Ondersteunt PCIe-slot versie 1.0 t/m 3.0
- Terminatie RS-422/485 120 ohm kan in- en uitgeschakeld worden
- Signalen RS-232: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
- Signalen RS-422/485:
- RS-422 - 4 draad (TXD+/-, RXD+/-) (full duplex)
- RS-485 - 4 draad (TXD+/-, RXD+/-) (full duplex)
- RS-485 - 2 draden (Data+/-, Data+/-) (halfduplex)
- Chip set: SystemBase SB16C105PCI
Omvang van de levering
- EX-45368, Octopus-kabel, Low Profile beugel, driver-cd, handleiding
