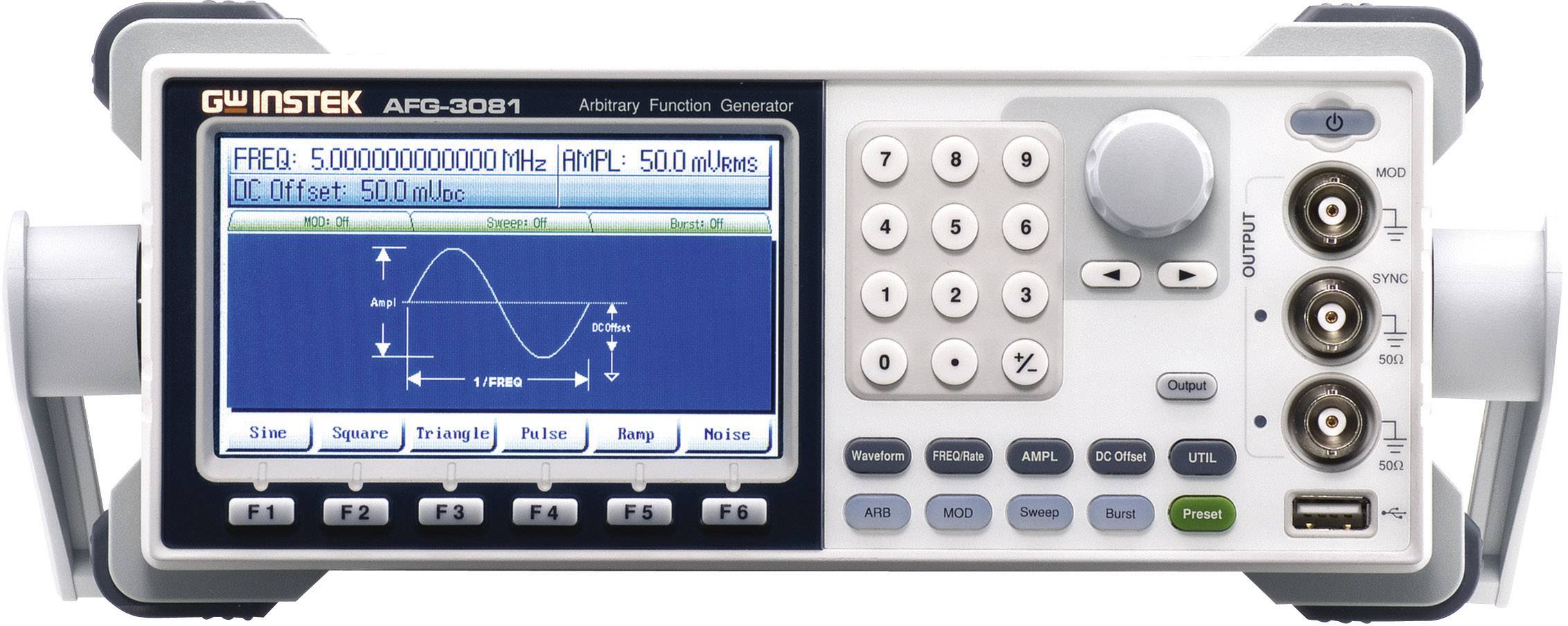

GW Instek AFG-3081 Functiegenerator 1 µHz - 80 MHz 1-kanaals Sinus, Blok, Driehoek, Puls, Ruis, Arbitrair
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 2.949,59 / Stuk)
€ 2.949,59
excl. btw
Gratis verzending*
Highlights & Details
Arbitraire functiegenerator AFG-3081
- Bandbreedte 1 µHz - 80 MHz
- Arbitraire generator 200 MSa/s
- Directe digitale signaalopwekking (DDS)
Technische specificaties
- AM/FM/PWM-modulatie: 2 MHz - 20 kHz
- FSK-modulatie: 2 MHz - 100 kHz
- Displayresolutie (RGB): 480 x 272 pixels
- Signaaluitgangsvorm
Sinus/blok/helling/puls/ruis/DC/sin(x)/x/exp. stijging-daling/negatieve helling/arbitrair signaal
- Soortnaam
Functiegenerator
- Frequentiebereik
1 µHz - 80 MHz
- Signaaluitgangsvorm
Sinus
Blok
Driehoek
Puls
Ruis
Arbitrair
- Frequentiebereik sinus
1 µHz - 80 MHz
- Frequentiebereik rechthoek
1 µHz - 80 MHz
- Oplooptijd rechthoek
<8 ns
- Weergave
LCD
- Frequentiebereik driehoek
1 µHz - 1 MHz
Fabrieksstandaard (zonder certificaat)
- Wobbelfunctie
100 µHz - 80 MHz
- Interne modulatie
AM/FM/FSK/PWM
- Externe modulatie
AM/FM/FSK/PWM
- Trigger (synchroon)
TTL
- Afm.
(b x h) 265 mm x 107 mm
- Gewicht
4 kg
- Aantal kanalen
1-kanaals
- Frequentie (max.)
80 MHz
- Frequentie (min.)
1 µHz
- Breedte
265 mm
- Hoogte
107 mm

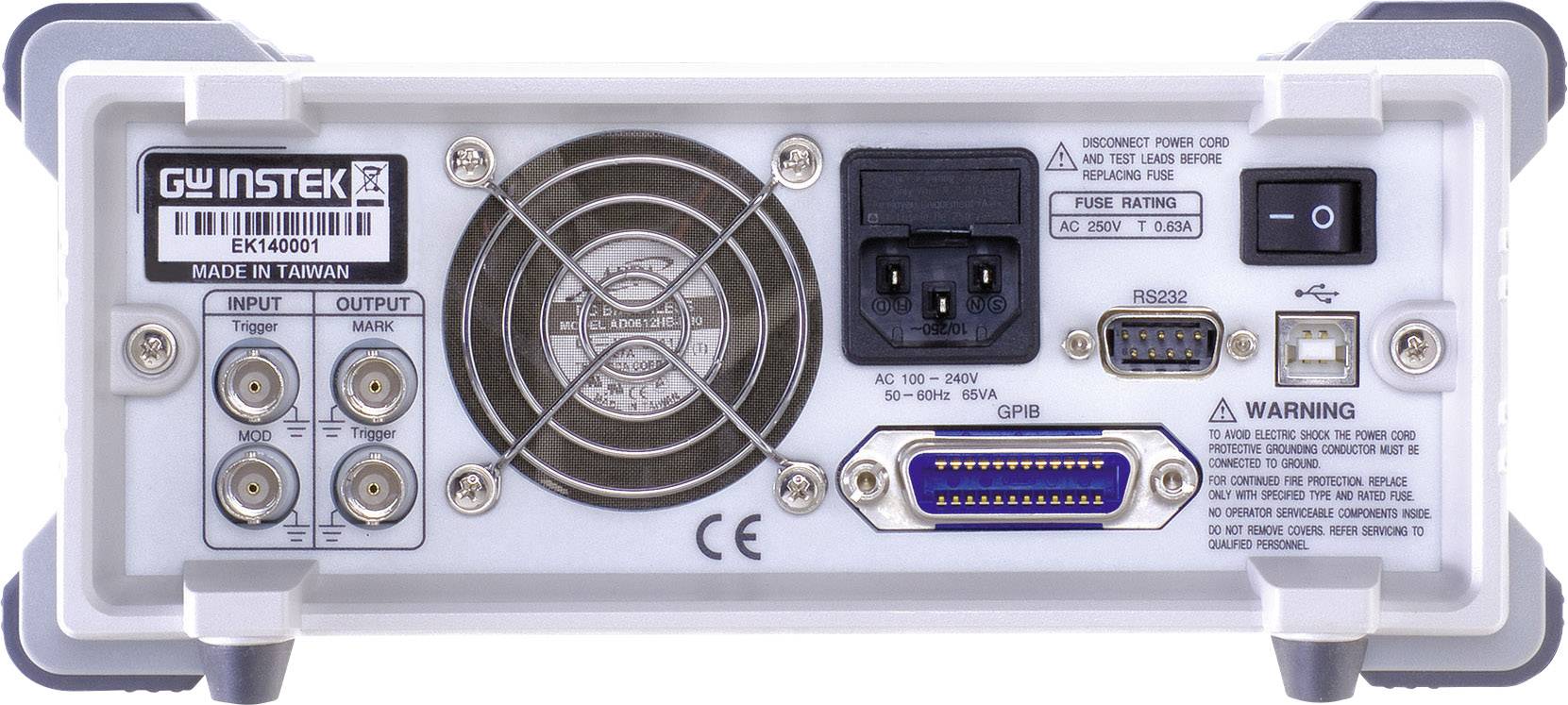

- Interfaces
GPIB
USB
LAN
- Spanningsverzorging
Werkt op het lichtnet
- Type
AFG-3081
- Frequentiebereik
1 µHz - 80 MHz
Documenten en downloads
Datablad
Datablad 123759 GW Instek AFG-3081 Functiegenerator 1 µHz - 80 MHz 1-kanaals Sinus, Blok, Driehoek, Puls, Ruis, Arbitrair
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 123759 GW Instek AFG-3081 Functiegenerator 1 µHz - 80 MHz 1-kanaals Sinus, Blok, Driehoek, Puls, Ruis, Arbitrair
Verklaring van Overeenstemming
Verklaring van Overeenstemming 123759 GW Instek AFG-3081 Functiegenerator 1 µHz - 80 MHz 1-kanaals Sinus, Blok, Driehoek, Puls, Ruis, Arbitrair
Software
Software 123759 GW Instek AFG-3081 Functiegenerator 1 µHz - 80 MHz 1-kanaals Sinus, Blok, Driehoek, Puls, Ruis, Arbitrair
Software 123759 GW Instek AFG-3081 Functiegenerator 1 µHz - 80 MHz 1-kanaals Sinus, Blok, Driehoek, Puls, Ruis, Arbitrair
Omschrijving
De AFG-3081 functiegenerator met directe digitale signaalopwekking (DDS) biedt een bandbreedte van 80 MHz. De uitrusting omvat de standaardsignalen sinus, blok, helling, puls, ruis, DC, sin(x)/x, exponentiële stijging, exponentiële daling, negatieve helling en 200 MSa/s arbitraire signaalvorm. Verder zijn de functies AM/FM/PWM/FSK-modulatie, sweep en burst beschikbaar. De 10,9 cm grote LCD-grafische kleurenmonitor geeft alle parameters en instellingen evenals de golfvorm weer. Een USB-interface kan worden gebruikt voor afstandsbediening via de computer. De arbitraire golfvorm kan via de vrij te downloaden pc-software worden gegenereerd en via USB naar de generator worden overgedragen. In combinatie met de geheugenoscilloscopen uit de GDS-3000-serie is het mogelijk om een gemeten signaal digitaal te regenereren (DWR).
Uitvoering
- USB-host
- Instelbare puls/pauzeverhouding voor bloksignaal
- Instelling van de golfvormparameters via het toetsenbord en de draaiknop
- Gelijktijdige weergave van parameters en golfvorm (WYSIWYG)
- 10 geheugenplaatsen voor de instellingen
- 10 niet-vluchtige 1 Mpts signaalvormgeheugeneenheden
- On-screen-help.
Omvang van de levering
- Meetkabel (BNC - BNC)
- Netsnoer
- Gebruiksaanwijzing (GB)
- Beknopte gebruiksaanwijizing.
Opmerkingen
De PC-software voor het maken van het arbitraire signaal is beschikbaar in de downloadsectie op het internet.
