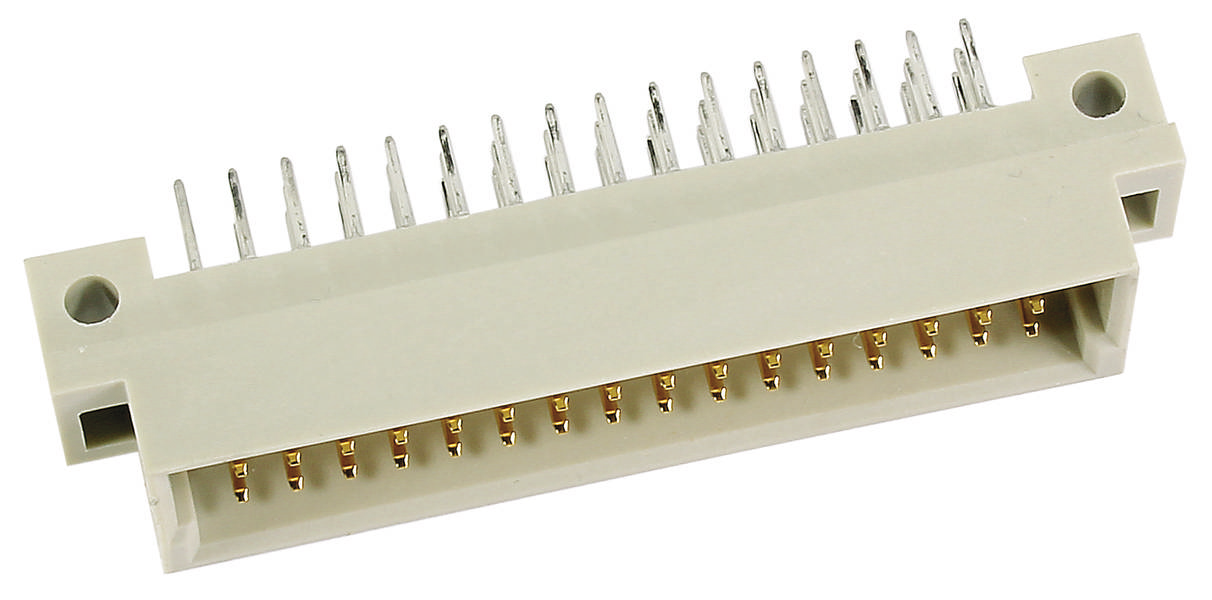

HARTING 09231482922 Male connector Aantal rijen 3 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Male connector
Bouwtype
Recht
Rastermaat (RM)
2.54 mm
Inhoud
1 stuk(s)
Totaal aantal polen
48
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 5,78
5
6% = € 0,35
€ 5,43
10
8% = € 0,49
€ 5,29
25
10% = € 0,59
€ 5,19
50
12% = € 0,70
€ 5,08
100
14% = € 0,81
€ 4,97
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 5,78 / Stuk)
€ 5,78
excl. btw
Highlights & Details
Mescontactlijst
- Totaal aantal polen 48
- Aantal rijen 3
- Inhoud 1 stuk(s)
Technische specificaties
- Serie: DIN 41612
- Component: Messenbalk
- Contactbeschrijving: Recht
- Aansluitmethode: Golfsoldeeraansluiting
- Soort verbinding: Moederbord to daughtercard;Mezzanine;printplaat naar kabel
- Aantal contacten: 48
- Lengte van de pennen: 3 mm
- Steekcontactrijen: 3
- Raster, aansluitzijde: 2,54 mm
- Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
- Isolatieweerstand: >1012 Ω
- Doorgangsweerstand: ≤ 20 mΩ
- Grenstemperatuur: -55 ... +125 °C
- Steek- en trekkracht: ≤ 45 N
- Insteekcycli: ≥ 500
- Testspanning Ueff: 1 kV
- Isolatiegroep: III a (175 ≤ CTI < 400)
- Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
- Kleur inzet: RAL 7032 (kiezelgrijs)
- Materiaal contacten: Koperlegering
- Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 60603-2 (normaanvullend)
- Nettogewicht: 6.68 g
- Aanduiding: Model 2C
- Raster, insteekzijde: 2,54 mm
- Slagwijdte: ≥ 1,2 mm
- Kruipafstand: ≥ 1,2 mm
- Kenmerken: Loodvrij
- Printplaatbevestiging: Met flens
- Hot plugging: nee
- Railclassificatie: F4/I3 conform NFF 16-101/102
- Contactbezetting: Rijen a, b en c, posities 1, 2,... , 15, 16
- Codering: Codering met contactverlies
- Soortnaam
Male connector
- Bouwtype
Recht
- Totaal aantal polen
48
- Aantal rijen
3
- Rastermaat (RM)
2.54 mm
- Aansluiting
Solderen
- Kleur (specifiek)
Kiezel-grijs (RAL 7032)
- Materiaal (behuizing)
PA
- Fabrikantnr.
09231482922
- Inhoud
1 stuk(s)
- Contactmateriaal
Koperlegering
- Type
09 23 148 2922
- Doorgangsweerstand
20 mΩ
- Isolatieweerstand
1012 Ω
- Stiftlengte
3 mm
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
3 mm
2.54 mm
3
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Documenten en downloads
Datablad
Datablad 3003401 HARTING 09231482922 Male connector Aantal rijen 3 1 stuk(s)
Datablad 3003401 HARTING 09231482922 Male connector Aantal rijen 3 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3003401 HARTING 09231482922 Male connector Aantal rijen 3 1 stuk(s)
Omschrijving
Male connector, golfsoldeeraansluiting, nominale stroom: 2 A, contacten: 48, recht, koperlegering
