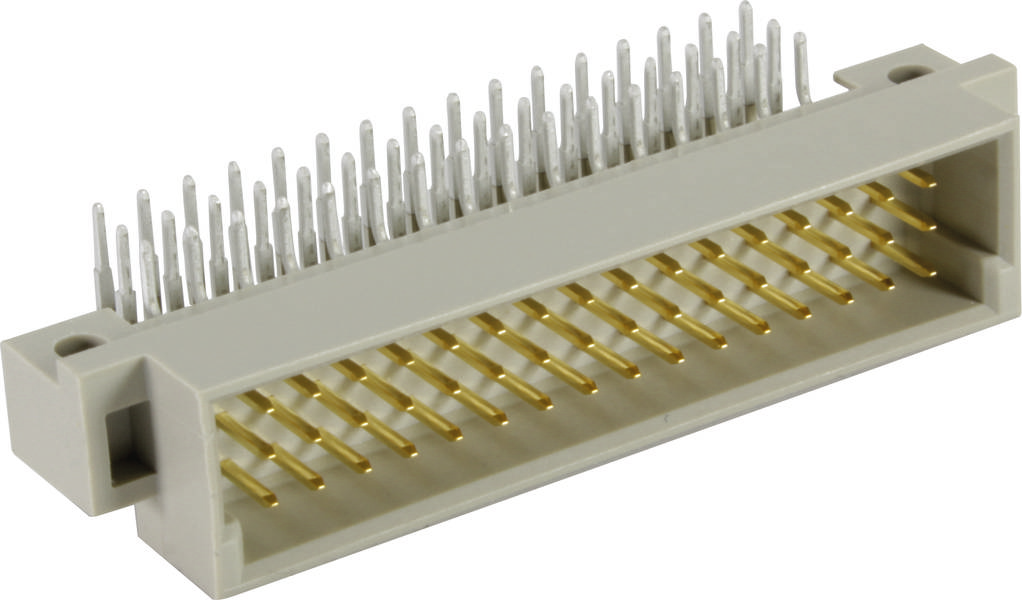

HARTING 09231487921 Male connector Aantal rijen 3 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Male connector
Bouwtype
Haaks
Rastermaat (RM)
2.54 mm
Inhoud
1 stuk(s)
Totaal aantal polen
48
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 4,54
5
7% = € 0,30
€ 4,24
10
9% = € 0,42
€ 4,12
25
11% = € 0,50
€ 4,04
50
13% = € 0,59
€ 3,95
100
15% = € 0,69
€ 3,85
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 4,54 / Stuk)
€ 4,54
excl. btw
Highlights & Details
Mescontactlijst
- Totaal aantal polen 48
- Aantal rijen 3
- Inhoud 1 stuk(s)
Technische specificaties
- Serie: DIN 41612
- Component: Messenbalk
- Contactbeschrijving: Haaks
- Aansluitmethode: Golfsoldeeraansluiting
- Soort verbinding: Moederbord to daughtercard;extender card;printplaat naar kabel
- Aantal contacten: 48
- Steekcontactrijen: 3
- Raster, aansluitzijde: 2,54 mm
- Nominale stroom: Nominale stroom gemeten bij 20 °C, zie de deratingcurve voor details
- Isolatieweerstand: >1012 Ω
- Doorgangsweerstand: ≤ 20 mΩ
- Grenstemperatuur: -55 ... +125 °C
- Steek- en trekkracht: ≤ 45 N
- Insteekcycli: ≥ 50
- Testspanning Ueff: 1 kV
- Isolatiegroep: III a (175 ≤ CTI < 400)
- Materiaal gebruik: Thermoplastisch vormmateriaal, glasvezelversterkt
- Kleur inzet: RAL 7032 (kiezelgrijs)
- Materiaal contacten: Koperlegering
- Contactoppervlak: Edelmetaal via Ni insteekzijde;SN via Ni aansluitzijde
- Materiaalbrandbaarheidsklasse conform UL 94: V-0
- Normen: IEC 60603-2 (normaanvullend)
- Nettogewicht: 7.86 g
- Aanduiding: Model 2C
- Raster, insteekzijde: 2,54 mm
- Slagwijdte: ≥ 1,2 mm
- Kruipafstand: ≥ 1,2 mm
- Kenmerken: Loodvrij
- Printplaatbevestiging: Met flens
- Hot plugging: nee
- Railclassificatie: F4/I3 conform NFF 16-101/102
- Contactbezetting: Rijen a, b en c, posities 1, 2,... , 15, 16
- Codering: Codering met contactverlies
- Soortnaam
Male connector
- Bouwtype
Haaks
- Totaal aantal polen
48
- Aantal rijen
3
- Rastermaat (RM)
2.54 mm
- Aansluiting
Solderen
- Kleur (specifiek)
Kiezel-grijs (RAL 7032)
- Materiaal (behuizing)
PA
- Fabrikantnr.
09231487921
- Inhoud
1 stuk(s)
- Contactmateriaal
Koperlegering
- Type
09 23 148 7921
- Doorgangsweerstand
20 mΩ
- Isolatieweerstand
1012 Ω
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3
2.54 mm
Thermoplastic
0°/180° (horizontal)
Flange
2 A
Documenten en downloads
Datablad
Datablad 3003408 HARTING 09231487921 Male connector Aantal rijen 3 1 stuk(s)
Datablad 3003408 HARTING 09231487921 Male connector Aantal rijen 3 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3003408 HARTING 09231487921 Male connector Aantal rijen 3 1 stuk(s)
Omschrijving
Male connector, golfsoldeeraansluiting, nominale stroom: 2 A, contacten: 48, haaks, koperlegering
