Afbeelding vergelijkbaar

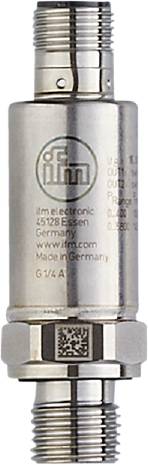

ifm Electronic Drukschakelaar 1 stuk(s) PV7000 0 MPa tot 40 MPa M12 1x NC, 1x NO
Soortnaam
Drukschakelaar
Aansluiting
M12
Uitvoering
Overdruk
Meetbereik (druk) (max.)
40 MPa
Max. voedingsspanning
30 V/DC
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 309,00 / Stuk)
€ 309,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm PV7000 elektronische drukschakelaar
- Compact model voor gebruik in krappe inbouwomstandigheden
- Zeer hoge overdruk- en vacuümbestendigheid
- Robuuste roestvrijstalen behuizing met hoge schok- en trillingsbestendigheid
- Levensduur van meer dan 60 miljoen drukcycli
- Twee programmeerbare schakeluitgangen, waarvan één met IO-Link-communicatie-interface
- Comfortabele communicatie en parametrisering via IO-Link
Technische specificaties
- Reactietijd [ms]: < 3
- Aantal digitale uitgangen: 2
- Aantal in- en uitgangen: Aantal digitale uitgangen: 2
- Druksterkte [MPa]: 100
- Druksterkte [psi]: 14500
- In stappen van [MPa]: 0,02
- IO-Link Revision: 1.1
- Karakteristiek afwijking: < ± 0,5; (lineariteit, inclusief hysterese en herhaalnauwkeurigheid, grenspuntinstelling conform DIN en IEC 62828-1)
- Lineariteitsafwijking-procentuele bereik: < ± 0,1 (BFSL) / < ± 0,2 (LS)
- Meetbereik [MPa]: 0...40
- Meetelement: Metalen dunne filmcel
- Min. Barstdruk [MPa]: 170
- Terugschakelpunt RP [MPa]: 0,2...39,8
- Schakelpunt SP [MPa]: 0,4...40
- Schakelpuntnauwkeurigheid bereik: < ± 0,5 (conform DIN en 61298-2)
- SDCI-norm: IEC 61131-9
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: -40...90
- Herhalingsnauwkeurigheid procentuele bereik: < ± 0,05; (bij temperatuurschommelingen < 10 K)
- Aanhaalmoment [Nm]: 25...35; (aanbevolen draaimoment; afhankelijk van smering, afdichting en drukbelasting)
- Toepassing: Voor industrieel gebruik
- Uitvoering kortsluitbeveiliging: Geklokt
- Uitgangsfunctie: NO/NC; (parametreerbaar)
- Uitgangssignaal: Schakelsignaal; IO-Link; (configureerbaar)
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd [s]: < 0,3
- Bedrijfsspanning [V]: 18...30 DC
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 100
- Afdichting procesaansluiting: FKM (DIN en ISO 1179-2)
- Smoorelement aanwezig: Ja
- Soort druk: Relatieve druk
- Druksterkte [bar]: 1000
- Drukapparatuurrichtlijn: Goede ingenieurspraktijk; bruikbaar voor media van de vloeistofgroep 2; media van de vloeistofgroep 1 op aanvraag
- Elektrische uitvoering: PNP/NPN
- Totaal aantal uitgangen: 2
- Gewicht [g]: 63.500
- Hysteresisvariatie: < ± 0,2
- In stappen van [bar]: 0.2
- In stappen van [psi]: 1
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -40...100
- Langdurige stabiliteit: < ± 0,1; (per 6 maanden)
- max. Spanningsval schakeluitgang DC [V]: 2
- Media: Vloeibare en gasvormige media
- Mediumtemperatuur [°C]: -40...90
- Meetbereik [bar]: 0...400
- Meetbereik [psi]: 0...5800
- Min. Barstdruk [bar]: 1700
- Min. Bergstdruk [psi]: 24655
- Min. Drukcycli: 60 miljoen; (bij 1,2-voudige nominale druk)
- Min. ISOLATIEWEERSTAND [MΩ]: 100; (500 V DC)
- Min. Procescyclustijd [ms]: 5
- TTF: 667.77
- Parametermogelijkheden: Hysterese / venster; NO-contact / NC-contact; schakellogica; schakel-/terugschakelvertraging; demping
- Profielen: sensor: Procesdata variabele; Device Identification, Device Diagnosis
- Procesaansluiting: Schroefdraadaansluiting G 1/4 buitenschroefdraad (DIN en ISO 1179-2); binnenschroefdraad: M5
- Procesgegevens analoog: 2
- Procesgegevens binair: 2
- Terugschakelpunt RP [bar]: 2...398
- Terugschakelpunt RP [psi]: 30...5773
- Schakelfrequentie DC [Hz]: < 170
- Schakelpunt SP [bar]: 4...400
- Schakelpunt SP [psi]: 58...5802
- BESCHERMINGSKLASSE IP 67; IP 69K
- Beschermingsklasse: III
- SIO-modus: Ja
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A
- Stroomverbruik [mA]: < 15
- Temperatuurcoëfficiënt nulpunt: < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
- Temperatuurcoëfficiënt: < 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C)
- Bestand tegen overbelasting: Ja
- Vacuümbestendigheid [mbar]: -1000
- Bescherming tegen verkeerde polariteit: ja
- Materialen in contact met het medium: 1.4305 (roestvrij staal / 303); 1.4542 (roestvrij staal / 17-4 PH / 630)
- Soortnaam
Drukschakelaar
- Type
PV7000
- Aansluiting
M12
- Uitvoering
Overdruk
- Uitgangen
PNP
NPN
- Interfaces
IO-Link
- Meetbereik (druk) (min.)
0 MPa
- Meetbereik (druk) (max.)
40 MPa
- Meetbereik (druk)
0 MPa tot 40 MPa
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
18 - 30 V/DC
1x NC
1x NO
IP67
- Slangaansluiting
G1/4 buitendraad
M5 binnendraad
- Min. temperatuur
-40 °C
- Max. temperatuur
90 °C
- Gewicht
0.0699 kg
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3320067 ifm Electronic Drukschakelaar 1 stuk(s) PV7000 0 MPa tot 40 MPa M12 1x NC, 1x NO
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3320067 ifm Electronic Drukschakelaar 1 stuk(s) PV7000 0 MPa tot 40 MPa M12 1x NC, 1x NO
Omschrijving
ifm PV7000 elektronische drukschakelaar
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
